導入
「Loss（損失）は順調に下がっているのに、推論結果を見ると精度が出ていない」
AIエンジニアであれば、誰もが一度はこの現象に直面する。特に物体検知（Object Detection）タスクにおいて、バウンディングボックスの回帰損失（Regression Loss）やクラス分類損失（Classification Loss）の低下は、必ずしも最終的な評価指標であるmAP（mean Average Precision）の向上を意味しない。IoU（Intersection over Union）の閾値設定や、NMS（Non-Maximum Suppression）の挙動が複雑に絡み合うからだ。
モデルの収束を「勘」や「コンソールに流れるログの数値」だけで判断するのは、エンジニアリングとは呼べない。データから仮説を立て、実験で検証するサイクルを回し、チームで知見を共有するためには、標準化されたモニタリング環境が必須である。
本稿では、PyTorchのエコシステムにおいてデファクトスタンダードとなっている可視化ツール「TensorBoard」を用い、物体検知モデルのmAP推移を正確に追跡するための実装仕様を解説する。一般的なチュートリアルとは異なり、APIの引数仕様、メモリ管理、データ型（dtype）の扱いに踏み込んだリファレンスとして記述する。
現場のエンジニアが、明日からの実験管理コードにそのまま組み込めるレベルの具体性を提供する。
1. 導入 / 2. TensorBoard Summary API 概要
PyTorchにおいてTensorBoardを利用するためのインターフェースは torch.utils.tensorboard モジュールに含まれている。学習プロセスにおけるメトリクス（スカラー値、画像、ヒストグラム等）を記録するための基本クラスが SummaryWriter だ。
ログ出力のアーキテクチャ
TensorBoardは、指定されたディレクトリ（log_dir）内に生成されるイベントファイル（tfevents形式）を読み込み、Webサーバー経由で可視化を提供する。したがって、実装における最初の設計ポイントは「ディレクトリ構造」にある。
無秩序にログを出力すると、過去の実験と比較ができなくなる。以下の階層構造を推奨する。
runs/
├── experiment_name_A/
│ ├── 20231015-103000_v1.0_lr0.001/ <-- ここをlog_dirに指定
│ └── 20231015-140000_v1.1_lr0.0001/
└── experiment_name_B/
SummaryWriterクラスの仕様
SummaryWriter の初期化パラメータは、実験管理の効率性を左右する。デフォルト設定のまま使用するのではなく、明示的に制御すべき引数がある。
from torch.utils.tensorboard import SummaryWriter
import time
# 推奨される初期化パターン
log_dir = f"runs/yolov8_experiment/{time.strftime('%Y%m%d-%H%M%S')}"
writer = SummaryWriter(
log_dir=log_dir,
flush_secs=120, # ディスク書き込み頻度（デフォルトは120秒）
filename_suffix="_detection_metrics" # ファイル名の識別子
)
- log_dir (str):
ログの保存先パス。実験ごとにユニークなサブディレクトリを切ることが鉄則だ。タイムスタンプを含めることで、同名実験の上書きを防ぐ。 - flush_secs (int):
イベントファイルをディスクに書き込む間隔。学習ループが高速な場合、頻繁なI/Oはボトルネックになり得るため、デフォルトの120秒（2分）程度が適切だ。リアルタイム性を重視する場合は短くするが、I/O負荷による学習スピード低下とのトレードオフを意識すること。 - purge_step (int, optional):
学習が中断し、特定のステップから再開（Resume）する場合に使用する。指定したステップ以降のログを削除し、グラフの整合性を保つ機能だが、手動管理が複雑になるため、新規ディレクトリでの再開を推奨するケースが多い。
イベントファイルの構造
生成されるファイルはバイナリ形式のProtocol Buffersだ。これらは追記型であり、ファイルサイズは学習が進むにつれて増加する。ディスク容量への配慮が必要だが、数値データ（Scalar）だけであれば数MB程度に収まる。画像やモデルの重み（Histogram）を頻繁に記録する場合は、数GBに達することもあるため注意が必要だ。
2. スカラー値記録API: add_scalar / add_scalars
物体検知モデルの学習において、最も監視すべきはmAP（mAP@0.5, mAP@0.5:0.95）と各損失（Box, Obj, Cls）の推移である。これらを折れ線グラフとして記録するのが add_scalar および add_scalars メソッドだ。
メソッドシグネチャと引数詳細
# 単一の値（mAPなど）を記録する場合
writer.add_scalar(
tag="Metric/mAP_50",
scalar_value=map50_val,
global_step=epoch,
new_style=False
)
各引数の技術的仕様は以下の通り。
- tag (str):
データの識別子。スラッシュ/を使用することで、TensorBoard UI上でグループ化（階層表示）が可能になる。例えばLoss/train,Loss/val,Metric/mAPのように命名規則を統一することで、可読性が劇的に向上する。 - scalar_value (float or string/blobname):
記録する数値データ。基本的にはfloat型またはtorch.Tensor（0次元）を受け付ける。PyTorchのテンソルを渡す場合、自動的に.item()が呼ばれてPythonのfloatに変換されるが、明示的に変換しておく方がエラー回避の観点で安全だ。 - global_step (int):
X軸の値。通常はエポック数またはイテレーション回数を指定する。物体検知の場合、Lossはイテレーション単位、mAPはエポック単位で記録することが一般的だが、同一グラフで比較したい場合は軸を統一する必要がある。
mAP（mean Average Precision）の記録実装
クラスごとのAP（Average Precision）を比較したい場合、add_scalars（複数形）を使用すると、1つのグラフに複数のラインを描画できる。しかし、UIが煩雑になるため、主要なmAPのみを個別のグラフとして記録し、詳細分析は別ログとするのが実用的だ。
# 実装例：検証ループ内での記録
# map_stats: COCO API等から得られる評価結果リスト
# [mAP@0.5:0.95, mAP@0.5, mAP@0.75, ...]
current_map = map_stats[0] # mAP@0.5:0.95
current_map50 = map_stats[1] # mAP@0.5
# グループ化して記録
writer.add_scalar("Validation/mAP_0.5:0.95", current_map, epoch)
writer.add_scalar("Validation/mAP_0.50", current_map50, epoch)
# クラス別APの記録（クラス数が多い場合は主要クラスに絞る）
for cls_idx, ap in enumerate(class_aps):
cls_name = class_names[cls_idx]
writer.add_scalar(f"Class_AP/{cls_name}", ap, epoch)
損失関数（Loss）との比較表示
学習データに対するLossと検証データに対するmAPの相関を見ることは、過学習（Overfitting）の検知に役立つ。これらはスケールが異なるため、同じグラフに描画するのではなく、TensorBoard上で並べて表示し、カーソル同期機能を用いて比較分析を行う。
add_scalars を用いて Train Loss と Val Loss を同一グラフにプロットする手法は有効だ。
writer.add_scalars("Loss/Total", {
'Train': train_loss,
'Validation': val_loss
}, epoch)
このメソッドは内部的に複数の add_scalar を呼び出しているだけだが、タグ管理の手間を省ける利点がある。

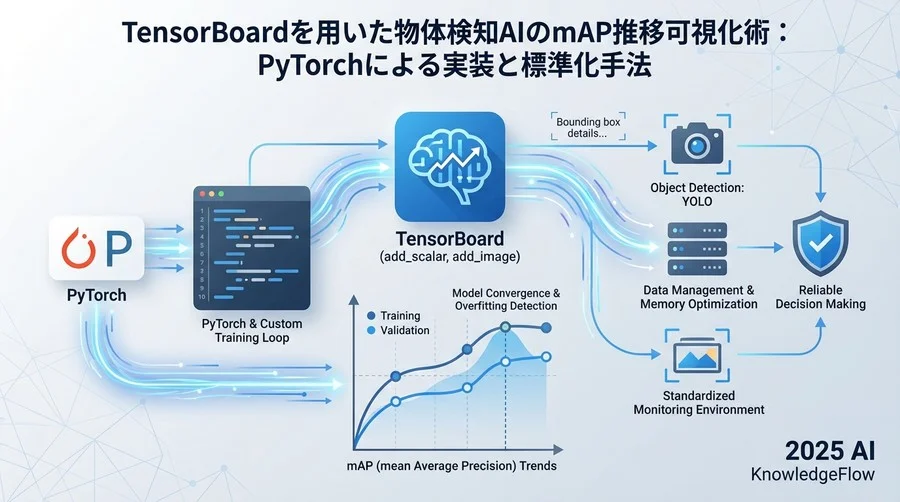

3. カスタム図表記録API: add_figure / add_image
数値（mAP）だけでは、モデルが「どのような間違い方」をしているか把握できない。誤検出（False Positive）が多いのか、未検出（False Negative）が多いのかを視覚的に確認するために、画像や図表のログ記録が必要となる。
Matplotlib連携の仕様: add_figure
PR曲線（Precision-Recall Curve）や混同行列（Confusion Matrix）など、Matplotlibで生成した図表をそのまま記録できる。
import matplotlib.pyplot as plt
# PR曲線の描画関数（例）
fig = plot_pr_curve(recalls, precisions, class_names)
writer.add_figure(
tag="Analysis/PR_Curve",
figure=fig,
global_step=epoch
)
# 重要：メモリリーク防止のためのクローズ処理
plt.close(fig)
- figure (matplotlib.pyplot.figure):
MatplotlibのFigureオブジェクト。注意点はメモリ管理だ。Matplotlibはplt.figure()で生成したオブジェクトをグローバルに保持し続けるため、明示的にplt.close(fig)を呼ばないとメモリリークを起こし、学習プロセスがOOM（Out Of Memory）でクラッシュする原因となる。
画像テンソルのフォーマット: add_image
推論結果（バウンディングボックス描画済み画像）を記録する場合、add_image を使用する。ここで最も注意すべきはテンソルの形状（Shape）だ。
import torchvision
import torch
# input_img: [C, H, W] 形式のTensor, 値域は[0, 1]または[0, 255]
# boxes: [N, 4] 形式のTensor
# バウンディングボックスの描画
result_img = torchvision.utils.draw_bounding_boxes(
(input_img * 255).to(torch.uint8),
boxes,
labels=pred_labels
)
# TensorBoardへの記録
writer.add_image(
tag="Detection/Sample_Result",
img_tensor=result_img, # Shape: (C, H, W)
global_step=epoch,
dataformats='CHW' # デフォルトはCHW。HWCの場合は明示が必要
)
- img_tensor (torch.Tensor, numpy.array):
画像データ。PyTorchの標準である(Channel, Height, Width)形式がデフォルトだが、OpenCVなどで読み込んだ画像は(Height, Width, Channel)であることが多い。その場合、dataformats='HWC'を指定するか、np.transposeやpermuteで変換する必要がある。 - データサイズへの配慮:
画像を毎ステップ記録するとログ容量が爆発する。特定のステップ（例：1000ステップごと）や、各エポックの終了時のみ記録するように条件分岐を入れる設計が必須だ。
4. 実装インテグレーション仕様
前述のAPIを実際のトレーニングループに統合する際の標準的な実装パターンを示す。ここでは、計算負荷の高いmAP（Mean Average Precision）算出をどのタイミングで行い、どのようにログに残すべきか、精度と推論スピードのトレードオフを考慮した運用仕様を決定する。
トレーニングループへの組み込みパターン
# 擬似コードによる実装フロー
# 1. Writerの初期化
writer = SummaryWriter(log_dir="runs/experiment_01")
for epoch in range(num_epochs):
# --- Training Phase ---
model.train()
for i, (images, targets) in enumerate(train_loader):
loss = model(images, targets)
# ... backward, optimizer step ...
# イテレーション単位のログ（Lossなど変動が激しいもの）
current_step = epoch * len(train_loader) + i
if current_step % log_interval == 0:
writer.add_scalar("Loss/Train", loss.item(), current_step)
# 学習率の記録も重要
writer.add_scalar("Param/Learning_Rate", optimizer.param_groups[0]['lr'], current_step)
# --- Validation Phase ---
# エポック終了時に評価を実行
if (epoch + 1) % val_interval == 0:
map50, map95 = evaluate(model, val_loader)
# エポック単位のログ（mAPなどの重要指標）
writer.add_scalar("Metric/mAP_50", map50, epoch)
writer.add_scalar("Metric/mAP_0.5:0.95", map95, epoch)
# 推論画像のサンプル記録（最初のバッチのみなど限定的に）
sample_images = visualize_detection(model, val_loader_sample)
writer.add_image("Detection/Val_Sample", sample_images, epoch)
# 終了処理
writer.close()
mAP計算コストとログ記録のバランス
mAPの計算は、全検証データの推論とIoU（Intersection over Union）計算を伴うため非常に重い処理となる。毎エポック計算するのが理想だが、大規模データセット（COCOなど）や計算リソースの限られたエッジ向けモデルの学習では、検証フェーズだけで膨大な時間を消費してしまう。
- 初期段階: 10エポックごと、あるいはLossのみを監視し、全体の学習トレンドを把握する。
- 収束段階: 毎エポック計算し、Early Stoppingの正確な判断材料とする。
例えば、初期段階では10エポックごとに評価して学習スピードを優先し、収束段階では毎エポック計算して精度の最大化を図るなど、フェーズに応じた動的な制御が有効だ。これにより、トータルの学習時間を20〜30%短縮しつつ、最終的な精度を維持できるケースも多い。精度評価の頻度を最適化することで、実用的なモデル構築のサイクルを加速できる。
ハイパーパラメータ記録（add_hparams）との連携
実験管理において「どのパラメータ設定でどの精度が出たか」を正確に紐付けることは極めて重要である。add_hparams を使用すると、TensorBoardの "HParams" タブで表形式の比較が容易になる。
# 学習終了後に実行
writer.add_hparams(
hparam_dict={
'lr': 0.001,
'batch_size': 16,
'optimizer': 'AdamW',
'backbone': 'ResNet50'
},
metric_dict={
'hparam/mAP_50': best_map50,
'hparam/loss': final_loss
}
)
ここで記録しているバックボーンネットワークの選定について補足する。コード内で指定している ResNet50 は2015年に発表された実績のあるアーキテクチャであり、現在も torchvision.models.resnet50() として標準提供が継続されている安定したモデルだ。しかし、公式な新バージョンへのアーキテクチャ更新は行われていない。
そのため、最新の物体検知タスクやエッジ推論の要件においては、ResNet50を確固たるベースラインとして活用しつつ、より新しいバックボーン（Transformerベースのモデルやより高効率なCNNなど）への移行も視野に入れたハイパーパラメータ管理が推奨される。
また実装上の注意点として、add_hparams は各実験ログの構造を統一する必要がある。ある実験では lr を記録し、別の実験では記録しないといった不整合が生じると、比較テーブルが正しく描画されない。すべての実験で一貫した辞書のキーを維持することが、再現性の高い実験管理の鍵となる。
5. API エラーハンドリングとトラブルシューティング
実装現場で頻発するエラーやトラブルについて、技術的な解決策とベストプラクティスを提示する。
型エラーとテンソルデバイス問題（CPU/GPU）
add_scalar や add_image に渡すテンソルは、基本的にCPU上にある必要がある。GPU上のテンソル（.cuda() 状態）を直接渡すと、実行時エラーが発生するか、意図しない挙動を引き起こす可能性がある。
- 対策: 常に
.detach().cpu()を呼び出して計算グラフから切り離し、CPUへ転送してから値を渡す。- スカラー値:
scalar_value=loss.detach().cpu().item().item()メソッドによるPython数値への変換を忘れると、Pythonの数値型ではなく0次元テンソルとして扱われ、一部のライブラリで警告が出る場合がある。
- 画像テンソル:
img_tensor=images.detach().cpu()
- スカラー値:
.detach() は計算グラフから切り離すために必須である。これを忘れるとGPUメモリ上に計算グラフが保持され続け、メモリリーク（OOM: Out Of Memory）の主原因となる。特に長時間にわたる学習プロセスでは、わずかなメモリの蓄積が致命的なクラッシュを引き起こすため注意が必要だ。
Docker環境下でのポートフォワーディング設定
開発環境としてDockerコンテナやリモートサーバーを使用している場合、TensorBoardを起動してもブラウザからアクセスできないトラブルが多発する。これはバインドするホストアドレスの設定に起因する。
- 起動コマンド:
tensorboard --logdir=runs --host=0.0.0.0 --port=6006--host=0.0.0.0が重要である。デフォルトのlocalhostでは、コンテナ外部やリモート環境からのアクセスを受け付けない。
- Docker起動オプション: コンテナ起動時に
-p 6006:6006のようにポートフォワーディング設定を行い、ポートをマッピングしているか必ず確認すること。クラウド環境の場合は、セキュリティグループやファイアウォールで該当ポートの通信が許可されているかの確認も必要だ。
大規模ログの読み込みパフォーマンス
長期間の学習（数千エポック以上）や大量の画像を記録したログは、TensorBoardの起動と読み込みを極端に遅くする。ログが表示されない、あるいはブラウザがクラッシュするといった事態を避けるためのチェックリストとして以下を活用してほしい。
- 対策1: 記録頻度の制御: 毎ステップ記録するのではなく、10〜100ステップごとに記録する、あるいはエポック単位で記録するなど、ログの密度を適切に調整する。
- 対策2: 画像データの軽量化: 画像はディスク容量とメモリを大きく圧迫する。解像度をリサイズして記録するか、検証用データの一部のみを可視化対象に絞り込む。
- 対策3: ヒストグラムの無効化:
add_histogramはデータサイズが極めて大きくなるため、モデルの重み分布などの詳細なデバッグが必要な時以外は記録を無効化する設定を推奨する。
イベントファイルの破損対策
学習中にプロセスが強制終了されたり、ディスク容量が枯渇したりすると、TensorBoardのイベントファイルが不完全な状態で保存され、ログの読み込みに失敗することがある。
- 対策: 学習プロセスを再開する際は、破損した最新のイベントファイルを削除するか、新しいディレクトリ（
runs/exp2など）にログを記録するようにする。定期的なバックアップや、ストレージの空き容量監視も忘れずに行うことが重要である。

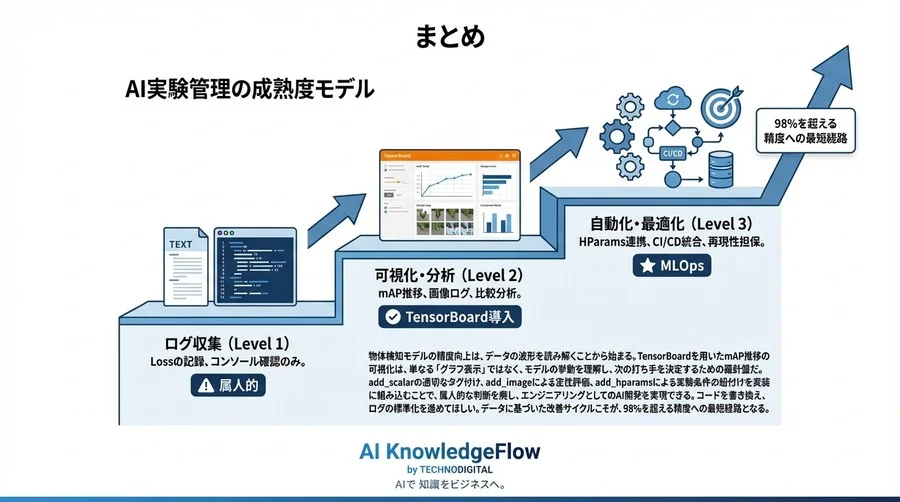

まとめ
物体検知モデルの精度向上は、データの波形を正確に読み解くことから始まる。TensorBoardを用いたmAP推移の可視化は、単なる「グラフ表示」ではなく、モデルの挙動を理解し、次のエンジニアリング判断を下すための羅針盤である。
本稿で解説した add_scalar の適切なタグ付け、add_image による定性評価、そして add_hparams による実験条件の厳密な管理を実装に組み込むことで、属人的な勘に頼る開発から脱却し、再現性のあるエンジニアリングとしてのAI開発を実現できる。
特に、PyTorchの models.ResNet50_Weights.DEFAULT を利用して現在も標準的に使われるResNet50のような安定したバックボーンから、最新のYOLOアーキテクチャやViT（Vision Transformer）ベースのモデルへ移行する際も、この可視化の基盤があれば、性能変化を定量的に比較・検証することが可能だ。例えば、YOLO11を基盤としつつNMS（Non-Maximum Suppression）やDFLを廃止し、One-to-One Headを採用してエッジ推論を高速化したYOLO26のような最新モデルへ移行する場合でも、アーキテクチャ変更に伴う精度と速度のトレードオフをデータで客観的に評価できる。
また、Hugging Face Transformersなどで提供される事前学習済みモデルを活用する場合でも、ログの標準化は不可欠だ。同ライブラリはv5.0.0へのアップデートでモジュール型アーキテクチャへ移行し、TensorFlowサポートを終了してPyTorch中心の最適化が進められている。このような基盤ツールの大きな仕様変更や外部ツールとの連携強化に伴う移行時にも、公式の移行ガイドを参照しつつ、ログを通じてモデルの挙動変化を監視することが重要である。
コードを見直し、ログの標準化を進めてほしい。データから仮説を立て、実験で検証する高速な改善サイクルこそが、実用的な精度と速度を両立するモデル設計への最短経路となる。
