NVIDIA Blackwellアーキテクチャが生成AIの学習・推論効率に与えるインパクト

NVIDIA Blackwellの経済学:FP4量子化と通信革新が変える生成AIのTCO構造

約18分で読めます
文字サイズ:
NVIDIA Blackwellの経済学:FP4量子化と通信革新が変える生成AIのTCO構造
目次

この記事の要点

  • FP4量子化による生成AIの推論コストと電力効率の大幅改善
  • NVLink通信技術の進化が大規模モデルの学習・推論性能を飛躍的に向上
  • AIインフラの総所有コスト(TCO)削減と持続可能性への貢献

ムーアの法則を超えて:生成AIが直面する「計算の壁」とBlackwellの回答

「計算能力の限界は、果たして人工知能の進化の限界を意味するのでしょうか?」

AI倫理の観点から見ると、技術の進歩がもたらす社会的な影響、特にその持続可能性は常に重要なテーマとなります。現在、生成AIのモデルサイズが指数関数的に増大する局面に直面しています。ChatGPTの最新モデル(ChatGPTの最新モデル系列)のような兆パラメータ級のモデルは、高度な推論能力を見せる一方で、その学習と運用には莫大な電力とコストを要求します。

従来の半導体進化の指標であった「ムーアの法則」だけでは、もはやこの巨大な需要を支えきれない――それが、現在のAIインフラが直面している冷徹な現実です。

モデルサイズ増大と電力制約のジレンマ

大規模言語モデル(LLM)のパラメータ数が増えるほど、その知能と汎用性は向上します。しかし、それは同時に計算量の爆発的な増加を意味します。データセンターにおける電力消費量は、もはや単なるコスト問題を超え、環境倫理的な課題としても無視できないレベルに達しています。

既存のH100 GPUクラスタでさえ、最新のMoE(Mixture of Experts)モデルを効率的に運用するには限界が見え始めていました。単にGPUの数を増やせば解決する問題ではありません。数千、数万のGPUを並列稼働させるための電力供給、冷却、そして設置スペース。これらが物理的な制約となり、イノベーションの足かせとなりつつあるのです。

この課題への回答として提示されたのが、NVIDIAの革新的なアーキテクチャ「Blackwell」です。しかし、これを単なる「新しいチップ」として捉えるのは誤りです。Blackwellは、チップ単体の性能向上という枠を超え、データセンター全体を一つの計算資源として再定義しようとする試みだからです。

「単体性能」から「データセンター規模の統合」へのパラダイムシフト

Blackwellアーキテクチャ、特にGB200 NVL72というシステム構成において最も注目すべきは、その設計思想の転換です。これまでのGPUは、サーバーという箱の中に収められた「部品」でした。しかし、Blackwellにおいては、ラック全体が「一つのGPU」として振る舞うように設計されています。

これは、従来のボトルネックであった「チップ間の通信」や「メモリ帯域」の制約を、物理的な設計レベルで解消しようとするアプローチです。公式サイトや技術資料によると、以下のような劇的な効率化が謳われています。

  • 学習効率: 前世代(H100)比で最大4倍
  • 推論効率: リアルタイムLLM推論において最大30倍
  • エネルギー効率: 同等のタスク処理において最大25倍

これらの数値は、単なるスペック競争の結果ではありません。アーキテクチャの根本的な見直しによって達成された、質的な変化なのです。

Blackwellが目指すTCO(総所有コスト)削減の全体像

AIインフラに投資する際、最も重要なのはROI(投資対効果)です。特に、生成AIをビジネスの中核に据える場合、推論コストの削減は利益率に直結します。

Blackwellは、FP4(4ビット浮動小数点)という極めてアグレッシブな量子化技術と、高速通信技術を組み合わせることで、TCOの大幅な削減を提案しています。これは、「同じコストでより高度なAIを運用できる」あるいは「同じAIをより低いコストと環境負荷で運用できる」という選択肢を提示しています。

しかし、ここで倫理的かつ技術的なジレンマが生じます。「4ビットという粗い精度で、本当に人間の意図を汲み取る繊細なAIの挙動は維持できるのか?」「30倍の効率化という数字に、隠されたトレードオフはないのか?」。

次章からは、この疑問に対して、潜在的なリスクと利益を慎重に評価し、多角的な視点から分析を行います。特に、Blackwellアーキテクチャに搭載されたデータセンター向けの「Transformer Engine」と「FP4量子化」の仕組みを解剖し、その真価を検証します。

第2世代Transformer Engine:なぜ「FP4精度」で実用的な推論が可能なのか

「精度を落とせば速くなるのは当たり前だ」。批判的な視点を持つエンジニアであれば、FP4(4ビット浮動小数点)という言葉を聞いてまずそう思うかもしれません。従来のFP16(16ビット)やFP8(8ビット)からさらに情報を削ぎ落とし、わずか4ビットで複雑な言語モデルの重みを表現することなど、無謀な挑戦に思えるからです。

しかし、NVIDIAがBlackwellで実装した「第2世代Transformer Engine」は、単なる情報の切り捨てではありません。そこには、情報の「密度」を極限まで高めるための数理的な工夫が凝らされています。

FP8からFP4へ:ビット数を半減させる技術的挑戦

まず、FP4がもたらす物理的なメリットを整理します。データ量が半分になれば、理論上、同じメモリ帯域幅で2倍のデータを転送でき、計算ユニット(Tensor Core)は2倍の並列処理が可能になります。これがBlackwellにおける「推論性能向上」の基礎的なロジックです。

しかし、4ビットで表現できる数値の範囲は極めて限定的です。単純に数値を丸めれば、情報の欠落が発生し、LLMの回答精度は著しく低下します。文章の文脈が失われたり、幻覚(ハルシネーション)が増えたりするリスクがあるのです。

この課題に対し、Blackwellはどのように対処しているのでしょうか。鍵となるのは、「微細粒度スケーリング(Micro-scaling)」という技術です。

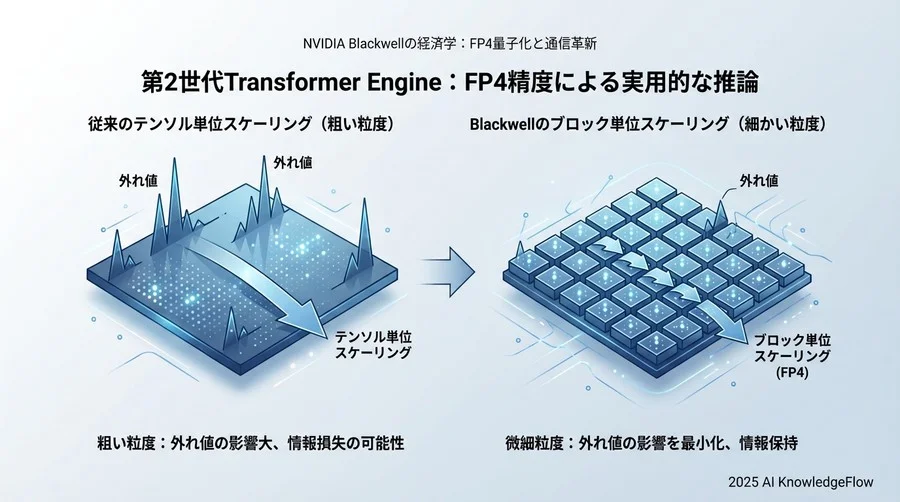

精度の劣化を防ぐ動的なスケーリング技術の仕組み

従来の量子化では、テンソル全体(数値の塊)に対して一つのスケーリング係数(数値を変換する際の基準)を適用していました。これは「粗い」調整であり、テンソルの中に極端に大きな値(外れ値)が含まれていると、他の小さな値の情報が潰れてしまうという問題がありました。

第2世代Transformer Engineでは、このスケーリングの粒度を細かく設定しています。具体的には、少数の要素ごとにグループ化し、それぞれのグループに最適なスケーリング係数を適用します。これにより、ダイナミックレンジ(数値の振れ幅)が異なるデータが混在していても、それぞれの情報を潰すことなく4ビットの枠内に収めることが可能になります。

これは、解像度の低い写真でも、部分ごとに明るさやコントラストを最適化すれば、全体としては鮮明に見えるのと似ています。この処理をハードウェアレベルで高速に行うことで、BlackwellはFP4でありながら、実用上FP16に近い精度を維持しているのです。

メモリ帯域幅の制約突破によるトークン生成速度の劇的向上

生成AIの推論、特にトークン生成(文章を書き出すプロセス)において、最大のボトルネックは「計算速度」ではなく「メモリ帯域幅」であることが多々あります。GPUがどれだけ速く計算できても、メモリからデータを読み出す速度が遅ければ、処理はそこで詰まってしまうからです(メモリバウンド)。

FP4の導入は、このメモリの壁を突破する上で決定的な役割を果たします。モデルの重みデータが半分になれば、同じ帯域幅でも2倍の速度でデータを供給できます。192GBのHBM3eメモリを搭載したB200 GPUにおいて、FP4を利用することで、より巨大なモデルをオンメモリで展開したり、バッチサイズ(一度に処理するリクエスト数)を増やしたりすることが可能になります。

結果として、ユーザー体験における「レイテンシ(待ち時間)」が短縮されるだけでなく、サーバーあたりの「スループット(処理量)」が向上し、単位コストあたりの生成トークン数が増加します。これが、経済的合理性の視点での「推論コスト削減」の正体です。

第5世代NVLinkとNVLink Switch:72個のGPUを「1つの巨大脳」にする通信革命

第2世代Transformer Engine:なぜ「FP4精度」で実用的な推論が可能なのか - Section Image

計算チップの性能がいかに向上しても、それらが孤立していては巨大な知能は生まれません。人間の脳がニューロン間のシナプス結合によって機能するように、AIデータセンターにおいても、GPU間の「通信」こそがシステム全体の性能を決定づける要因となります。

特に数兆パラメータ規模の最新基盤モデル(ChatGPTの最新モデルやClaudeのハイエンドモデルなど)を扱う場合、一つのGPUにモデル全体が収まることはまずありません。モデルを分割して複数のGPUに配置する「モデル並列化」が必須となります。この時、GPU間を行き交う膨大なデータ通信が遅延すれば、どんなに速い計算コアも待機状態となり、システム全体の効率を著しく低下させてしまいます。

Blackwellアーキテクチャにおける真の革新の一つは、この通信ボトルネックを解消する「第5世代NVLink」と「NVLink Switch」にあります。

ボトルネックは「計算」から「通信」へ移動した

従来のイーサネットやInfiniBandによる接続では、通信レイテンシや帯域幅の制限により、数千個のGPUを効率的に連携させることが困難でした。特に、推論時の「All-to-All通信(全対全通信)」が発生する場面では、通信待ち時間が処理時間の大半を占めるケースも報告されています。

業界で頻繁に議論される課題として、高価なGPUを導入しながらネットワーク設計が不十分で、期待した性能が得られないという状況があります。計算能力の壁を超えた先には、常に通信の壁が立ちはだかっていると言えるでしょう。

1.8TB/sの双方向帯域幅が実現するモデル並列化の効率化

第5世代NVLinkは、GPU 1基あたり秒速1.8テラバイト(TB/s)という驚異的な双方向帯域幅を提供します。これは、PCIe Gen5の約14倍の速度に相当するものです。この圧倒的な帯域幅により、複数のGPUに分散されたメモリがあたかも一つの巨大な共有メモリであるかのようにアクセス可能になります。

この高速な通信経路が整備されたことで、MoE(Mixture of Experts)のような、専門家モデルが頻繁に切り替わり通信が発生するアーキテクチャでも、遅延を感じさせることなくスムーズな推論が可能になります。技術的な観点から言えば、「通信と計算のオーバーラップ(隠蔽)」が容易になり、GPUの稼働率を極限まで高めることができるのです。

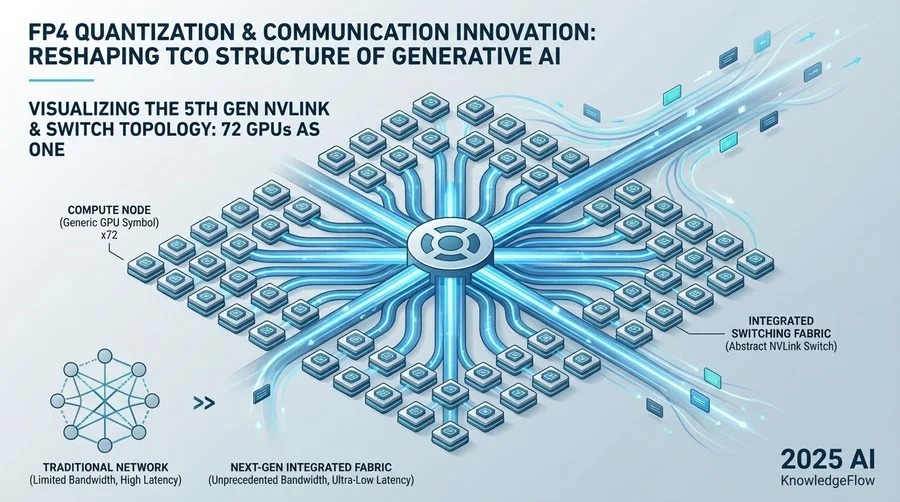

GB200 NVL72における全対全通信のアーキテクチャ上の利点

NVIDIAの「GB200 NVL72」は、このNVLink技術の集大成と言えるラックシステムです。このシステムでは、72個のBlackwell GPUがNVLink Switchを介して互いに直接接続されており、これを「NVLinkドメイン」と呼びます。

通常、サーバーを跨ぐ通信にはネットワークカード(NIC)を経由する必要があり、そこでオーバーヘッド(処理の無駄)が生じます。しかし、NVL72では、ラック内の72個のGPUすべてが、最大130TB/sの帯域幅を持つ単一のNVLinkネットワーク内で完結して通信できます。

これは、実質的に「72個のGPUが融合した1つの巨大な脳」として機能することを意味します。1つのラックで最大27兆パラメータのモデルを扱えるという事実は、これまでのデータセンター設計の常識を覆すものです。数千台のサーバーで行っていた処理が、少数のラックで実現できる可能性を示唆しており、設置スペースやケーブリングの複雑さを劇的に削減する「インフラの単純化」にも繋がります。

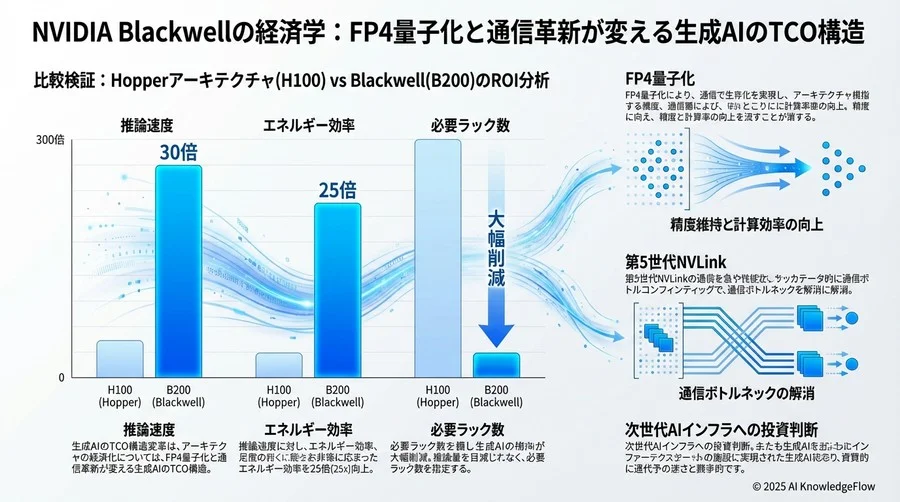

比較検証:Hopperアーキテクチャ(H100) vs Blackwell(B200)のROI分析

第5世代NVLinkとNVLink Switch:72個のGPUを「1つの巨大脳」にする通信革命 - Section Image

新しい技術への投資を正当化するためには、期待や感情ではなく、客観的なデータに基づく冷静な分析が不可欠です。ここでは、現在多くのデータセンターで稼働しているHopperアーキテクチャ(H100)と、次世代のBlackwell(B200/GB200)を比較し、その投資対効果(ROI)を倫理的かつ経済的な視点から検証します。

GPT-MoE-1.8Tモデルにおける推論パフォーマンス比較

NVIDIAが公開したベンチマークデータによると、約1.8兆パラメータを持つ大規模なMoE(Mixture of Experts)モデルの推論において、Blackwellは顕著な性能向上を示しています。

  • H100: 従来の構成では、このクラスの超巨大モデルをリアルタイムで処理するには膨大なリソースが必要であり、レイテンシの維持が課題でした。
  • GB200 NVL72: 推論性能において、H100ベースのシステムと比較して最大30倍のパフォーマンスを発揮すると報告されています。

この数値は単なる速度向上にとどまりません。「同じ時間内に30倍のリクエストを処理できる」、あるいは「1/30のインフラ規模で同等のサービスレベルを維持できる」という効率性を示唆しています。特にAPIサービスを提供する環境において、トークンあたりの生成コストを劇的に引き下げることは、経済的な持続可能性に直結します。

学習時間の短縮効果と電力消費量の削減率

モデルのトレーニングフェーズにおいても、その差は歴然としています。例えば、1.8兆パラメータ規模のモデルを90日間で学習させるシナリオを想定してみましょう。

  • H100ベース: 約8,000基のGPUが必要となり、消費電力は約15メガワットに達すると試算されます。
  • GB200 NVL72ベース: 約2,000基のGPUで同等の処理が可能となり、消費電力は約4メガワットに抑えられます。

このシミュレーションでは、必要なGPU数が1/4になり、消費電力も約1/4に削減されています。エネルギー価格が高騰し、環境負荷への配慮が求められる現代において、数メガワット単位の電力削減は、年間の運用コスト(OPEX)において数億円から数十億円規模のインパクトをもたらします。さらに、CO2排出量の削減という観点からも、ESG(環境・社会・ガバナンス)目標の達成に寄与する重要な要素です。

液冷ラック導入に伴う設備投資と運用コストのトレードオフ

ただし、ROI分析において看過できないのが、設備投資(CAPEX)の側面です。GB200 NVL72のような高密度システムは発熱量が大きく、従来の空冷方式では限界があります。そのため、「液冷(Liquid Cooling)」システムの導入が事実上の必須要件となります。

液冷インフラへの移行には、配管工事や冷却液の管理システムなど、多額の初期投資が必要です。既存の空冷データセンターを改修する場合、そのコストとダウンタイムは慎重に評価すべきリスク要因です。

しかし、長期的な視点で見れば、液冷は空冷よりも冷却効率が高く、PUE(電力使用効率)を大幅に改善します。ファンの回転による電力消費を抑え、チップの温度を安定させることでハードウェアの故障率を下げる効果も期待できます。

結論として、Blackwellへの移行は、初期導入コスト(ハードウェア+液冷設備)は高くなる可能性がありますが、運用コスト(電力+スペース+管理費)の大幅な削減により、中長期的には高いROIをもたらすと予測されます。特に、大規模な基盤モデルを継続的に開発・運用する環境においては、エネルギー効率の向上が倫理的責任と経済的利益の両立を可能にする鍵となるでしょう。

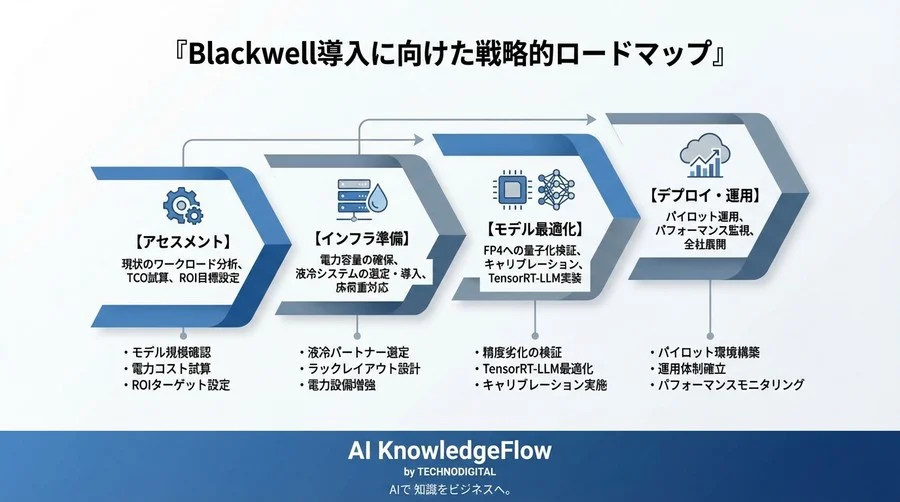

導入に向けたロードマップ:Blackwell時代に求められるインフラ戦略

比較検証:Hopperアーキテクチャ(H100) vs Blackwell(B200)のROI分析 - Section Image 3

Blackwellアーキテクチャは、AIインフラにおける「産業革命」とも呼べる変化をもたらします。しかし、新しい動力を使いこなすには、それに見合った環境とスキルの変革が必要です。

単にハードウェアを購入して設置すれば終わりではありません。ここでは、インフラ導入において考慮すべき戦略的なロードマップを提示します。

空冷から液冷へ:ファシリティ側の準備と課題

最大のハードルは、やはり物理的なファシリティの対応です。GB200 NVL72は、ラックあたり最大120kWという極めて高い電力密度を持ちます。これは従来の標準的なデータセンターのラック(10kW〜20kW程度)とは桁違いです。

  • 電力供給: ラックあたり100kW超を安定供給できる受電設備と配電設計が必要です。
  • 冷却システム: ダイレクトチップ液冷(Direct-to-Chip)やリアドア冷却など、液冷ソリューションの選定と導入計画が急務です。床荷重の確認も忘れてはなりません(液冷ラックは重いため)。

もし自社データセンターの改修が困難な場合は、液冷に対応したコロケーションサービスの利用や、Blackwellインスタンスを提供するクラウドベンダー(AWS, Azure, Google Cloud, Oracleなど)の活用を検討するのも現実的な解です。

既存モデルのFP4対応と量子化への適応プロセス

ハードウェアの準備と並行して、ソフトウェアとモデルの最適化も進める必要があります。Blackwellの性能を最大限に引き出すには、既存のモデルをFP4精度に適応させる必要があります。

  • 量子化アウェア学習: 可能であれば、学習段階から低精度演算を意識したトレーニングを行うことで、推論時の精度劣化を最小限に抑えることができます。
  • キャリブレーション: 既存のFP16/BF16モデルをFP4に変換する際、適切なスケーリング係数を決定するためのキャリブレーション作業が必要です。NVIDIAのTensorRT-LLMなどのツールキットがこのプロセスを支援しますが、エンジニアには量子化に関する深い理解が求められます。

「とりあえず動かす」のではなく、「FP4で精度を落とさずに動かす」ための検証期間をスケジュールに組み込むことを強く推奨します。

オンプレミス構築か、Blackwell搭載クラウドの利用か

最後に、投資戦略の判断です。

  • オンプレミス(自社保有): データの秘匿性が極めて高い場合や、24時間365日GPUをフル稼働させるワークロードがある場合は、TCOの観点で自社保有が有利になる可能性があります。しかし、前述のファシリティ改修のリスクを負う必要があります。
  • クラウド利用: 初期投資を抑え、必要な時に必要な分だけリソースを利用したい場合はクラウドが適しています。技術の陳腐化リスクを回避できる点もメリットです。

Blackwellは強力なプラットフォームですが、万能の魔法の杖ではありません。ビジネスフェーズ、扱うデータの性質、そしてエンジニアのリソースを冷静に見極め、最適な導入形態を選択することが重要です。

まとめ:技術的優位性をビジネス価値へ転換するために

NVIDIA Blackwellアーキテクチャは、生成AIの「計算の壁」と「コストの壁」を突破するための強力なソリューションです。FP4量子化による計算密度の向上、NVLinkによる通信の統合、そしてデータセンター規模での設計思想は、これまでの延長線上にはない非連続な進化と言えます。

しかし、技術はあくまで道具です。重要なのは、この圧倒的なパワーをいかにしてビジネス価値、そして社会的な価値へと転換するかです。コストが下がった分、より安全性の高いAIモデルの開発に投資するのか、あるいはサービスの価格を下げてアクセシビリティを高めるのか。そこには、公平性や透明性を担保するための倫理的な判断も問われます。

Blackwellの導入検討は、単なるハードウェアの更新ではなく、AI戦略そのものの再定義を迫るプロセスになるはずです。

本記事では技術的な概要と経済合理性について解説しましたが、個別の環境における具体的なサイジングや、既存システムからの移行計画については、より詳細な議論が必要です。
自社のモデルでFP4量子化が本当に機能するのかの検証や、H100とB200の投資シミュレーション、液冷データセンターの設計要件など、こうした疑問をお持ちの場合は、専門家に相談し、最新の技術動向と自社の課題を照らし合わせて最適なロードマップを描くことをおすすめします。
