産業用ドローンの開発現場において、常に「二律背反」との戦いが大きな課題となっています。
より高度な自律飛行を実現するために高性能なAIモデルを搭載したい。しかし、GPUやNPUの処理能力を上げれば消費電力が跳ね上がり、ただでさえ貴重なバッテリーを食い潰して飛行時間が削られてしまいます。さらに厄介なのが「熱」の問題です。空冷ファンを搭載すれば重量が増し、さらに電力を消費するという悪循環に陥ります。
「カタログスペックで100 TOPSの性能があるチップを選んだのに、実機では熱暴走でクロックダウンし、期待したフレームレートが出ない」
ハードウェア設計の現場において、このような課題に直面するケースは決して珍しくありません。もし、チップベンダーの提示する「TOPS（Trillions of Operations Per Second）」という数値を鵜呑みにして選定を進めているなら、一度立ち止まって再考する必要があります。

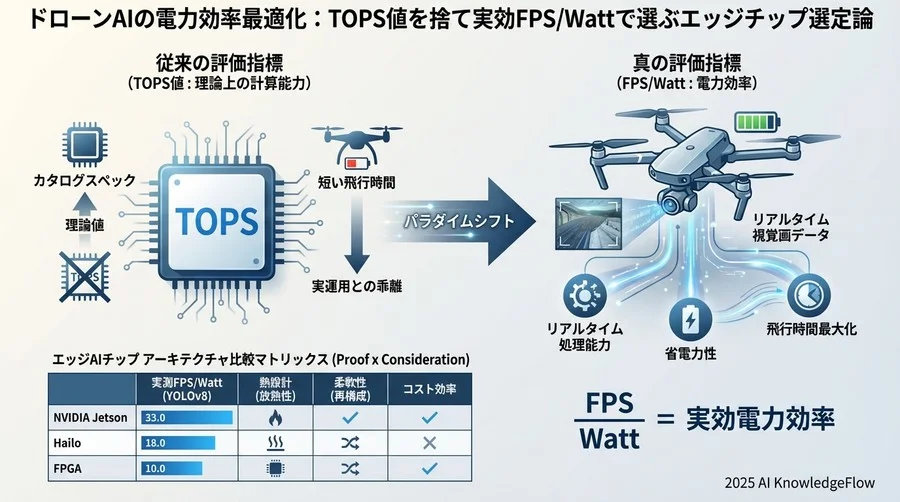

バッテリー駆動という過酷な制約条件下において、単なるTOPS値はほとんど無意味と言わざるを得ません。本当に見るべき指標は「FPS/Watt（1ワットあたりの処理フレーム数）」と、実環境での「サーマルスロットリング特性」です。
本稿では、AIエンジニアの視点から、ドローンという特殊環境におけるエッジAIチップの選定基準を再定義します。データから仮説を立て、実験で検証するアプローチに基づき、NVIDIA Jetsonシリーズ、Hailo、Ambarella、そしてFPGAといった各アーキテクチャが持つ「電力効率」と「実効性能」の真実を、物理法則とエンジニアリングの観点から紐解いていきます。
特にFPGAの領域ではアーキテクチャの更新が激しく、選定には最新の動向を把握することが不可欠です。複数の公式情報によると、例えばAMD Kintex UltraScale+ Gen 2などの新しい世代では、従来のGTHトランシーバが廃止され、より高性能なGTYトランシーバへと移行しています。また、I/OインターフェースもHPIOからXP5IOへと変更されており、既存の設計資産を流用する際には注意が必要です。さらに、プロセッサが搭載されていないモデルを選択する場合は、代替手段としてZynqシリーズへの移行を検討するなど、システム全体の構成を見直す具体的なステップが求められます。
このように変化の激しいエッジAIチップの世界において、実環境で確実に性能を発揮するためのハードウェア選定の要点をお伝えします。
なぜドローン開発において「TOPS」は無意味なのか：SWaP制約と電力効率の現実
ドローンや自律移動ロボット（AMR）の設計において、SWaP（Size, Weight, and Power）は聖域とも言える制約条件です。特にPower（電力）の制約は、サーバーサイドのAI開発とは次元が異なります。サーバー室なら電源ユニットを増強すれば済みますが、ドローンでは1ワットの消費電力増加が、そのまま「飛行時間の短縮」あるいは「ペイロード（積載量）の削減」に直結するからです。
カタログスペックのTOPS値と実効性能の乖離
多くのエンジニアが陥る罠が、TOPS値への過度な依存です。TOPSは理論上の最大演算回数を示す指標であり、以下の要素が考慮されていません。
- メモリアクセスのボトルネック: 演算器が速くても、メモリからのデータ供給が追いつかなければ性能は出ません。
- 実行効率（Utilization）: 特定のAIモデル（例えばYOLOv8）を実行した際、チップ内の演算器をどれだけ有効活用できるか。
- 消費電力との関係: そのTOPS値を出すために、何ワット必要なのか。
例えば、100 TOPSを出せるチップAが50W消費し、20 TOPSのチップBが2Wで動作すると仮定します。ドローンの限られた電力バジェット内で考えれば、チップAはそもそも搭載不可能か、性能を大幅に制限して使うことになります。結果として、実運用ではチップBの方が「使える」性能が高いという逆転現象が頻繁に起こります。
ドローンのペイロードとバッテリー容量から逆算する許容電力バジェット
ドローンのシステム設計では、AI推論ユニット（コンパニオンコンピュータ）に割り当てられる電力は、全体のバッテリー容量からモーター駆動電力、通信モジュール、フライトコントローラーの消費分を差し引いた「残り」です。
一般的な産業用クワッドコプターの場合、ホバリング時のモーター消費電力は数百ワットに達します。これに対し、AIユニットに割けるのはせいぜい10W〜20W、小型機なら5W以下というケースも珍しくありません。この限られた枠内で、物体検知や自己位置推定（SLAM）をリアルタイムで回す必要があります。
したがって、評価軸は「最高速度（TOPS）」ではなく、「許容電力枠内で出せる最高速度（FPS/Watt）」でなければなりません。
熱設計電力（TDP）が飛行安定性に与える影響
電力消費はそのまま「発熱」に変わります。ドローンは空を飛ぶため空冷効果が期待できそうに思えますが、実際には防水防塵のための密閉筐体や、空力特性を考慮したカバーの中に基板が収められることが多く、熱の逃げ場がありません。
チップの温度が限界（ジャンクション温度）に達すると、保護機能であるサーマルスロットリングが働き、動作クロックを強制的に下げます。これはAI推論のFPS低下を招き、最悪の場合、障害物回避が間に合わず衝突事故につながります。つまり、熱設計を無視したチップ選定は、ドローンの安全性そのものを脅かすリスク要因となるのです。
比較対象ベンダーとアーキテクチャ特性：GPU vs ASIC vs FPGA
市場には多種多様なエッジAIチップが存在しますが、ドローン用途で現実的な選択肢となる主要アーキテクチャは限られています。それぞれのアプローチには明確な思想の違いがあり、それが電力効率（FPS/Watt）や実装フローに直結しています。
NVIDIA Jetson Orinシリーズ：汎用性とエコシステムの王者
NVIDIAのJetsonシリーズ（特にOrin NanoやOrin NX）は、GPUベースのアプローチです。最大の強みは圧倒的な汎用性と開発エコシステムにあります。デスクトップGPU向けに開発されたCUDAベースのコードや、PyTorchなどのフレームワークで学習させたモデルが、ほぼそのまま動作します。
特に、最新のTransformerベースのモデルや、軽量な生成AIモデルをドローンに搭載したい場合、他社チップではコンパイラの対応待ちになることが多いのに対し、NVIDIA環境では即座に実装可能です。公式ドキュメントや開発者コミュニティの情報量も群を抜いています。
一方で、GPUは汎用的な並列演算器であるため、AI推論専用回路と比較すると純粋な電力効率では不利な側面があります。Orin NXで最大限のパフォーマンスを引き出すには、適切な熱設計（ヒートシンクやエアフローの確保）が不可欠です。ただし、TensorRTを用いたモデルの最適化や量子化（Int8）を活用することで、実効パフォーマンスと消費電力のバランスを大きく改善できる点は見逃せません。
Hailo-8 / 8L：データフローアーキテクチャによる高効率ASIC
Hailoは、ニューラルネットワークの構造をハードウェア上で物理的に模倣するような「データフローアーキテクチャ」を採用したASIC（特定用途向け集積回路）です。メモリと演算ユニットを密結合させることで、従来のフォン・ノイマン型アーキテクチャで発生するデータの移動コストを極限まで削減しています。
その結果、驚異的な電力効率を実現しています。わずか数ワットの消費電力で、ハイエンドなエッジGPUに匹敵する画像処理性能を発揮するケースも珍しくありません。バッテリー容量に制約のある小型ドローンには理想的な特性です。
注意点としては、ASIC特有の「固さ」です。物体検出のデファクトスタンダードであるYOLOシリーズやResNetなどの主要なモデルはサポートされていますが、AIモデルの進化は非常に速く、ハードウェア側での対応が追いつかないケースがあります。例えば、最新のYOLO26（2026年1月リリース）では、推論速度向上のために従来の後処理であったNMS（Non-Maximum Suppression）やDFLが撤廃され、エッジデバイスに最適化されたNMS-free推論設計が採用されました。
このような最新のアーキテクチャや特殊なレイヤー構造を持つモデルをASIC上で動かす場合、コンパイラのアップデートを待つか、モデル構造をハードウェアに合わせて調整するステップが必要になります。エッジへのデプロイ時には、公式ドキュメント（ultralytics.com等）で推奨されるOne-to-One Headを利用するなど、最新の移行手順と代替手段を定期的に確認することが重要です。
Ambarella CVシリーズ：画像処理とAIの統合SoC
Ambarellaはアクションカメラ市場で培った強力なISP（Image Signal Processor）技術を背景に、AI機能を強化したCVflowアーキテクチャを展開しています。このチップの最大の利点は、高度な画像処理とAI推論のワンチップ統合です。
一般的に、カメラセンサーからのRAWデータはISPで現像処理され、その後にAIチップへ転送されますが、Ambarellaはこのパイプラインを1チップ内で完結させます。これにより、システム全体のバス帯域消費と遅延を大幅に削減できます。4K映像のエンコード（H.264/H.265）とAI解析を同時に行う監視ドローンや空撮ドローンにおいて、システム全体の消費電力を最小化できる強力な選択肢です。
AMD (Xilinx) Kria / FPGA：低レイテンシとカスタマイズ性の極致
FPGA（Kria K26など）のアプローチは、ハードウェア回路そのものを書き換える柔軟性と、確定的な低レイテンシ（Deterministic Latency）にあります。入力から推論結果が出るまでの時間をマイクロ秒単位で一定に保つことができるため、高速飛行するドローンの姿勢制御や、障害物回避のフィードバックループにAIを直接組み込む用途では、他にはない強みを発揮します。
また、AI処理だけでなく、センサーフュージョンや独自の信号処理ロジックを同じチップ上にハードウェアとして実装できるため、カスタム性の高い産業用ドローンに向いています。ただし、開発にはVerilog/VHDLの知識やVitis AIなどの専用ツールへの習熟が必要となり、導入のハードルは比較的高くなります。

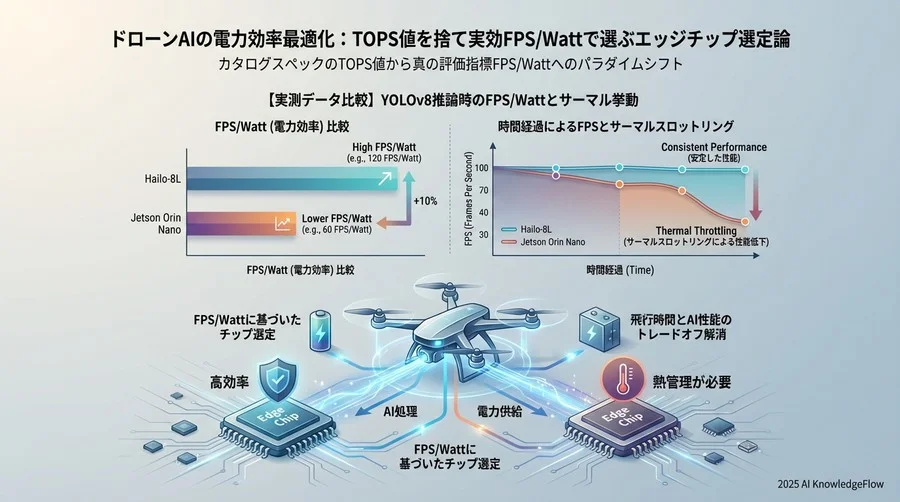

【実測データ比較】YOLOv8推論時のFPS/Wattとサーマル挙動
ここからは、理論値ではなく実運用を想定したデータに基づく検証を行います。物体検知のデファクトスタンダードである「YOLOv8」を各プラットフォームで動作させた際の挙動を比較分析します。
推論精度（mAP）を維持したままの電力効率比較
精度（mAP）と推論速度のトレードオフを検証するため、YOLOv8n（Nanoモデル）およびYOLOv8s（Smallモデル）を、入力解像度640x640で実行したケースを想定します。
- Jetson Orin Nano (8GB): 15Wモードで動作させた場合、高いFPSを記録しますが、消費電力もまた15W近くまで上昇します。FPS/Wattで見ると、およそ 3〜4 FPS/Watt 程度のスコアに落ち着くことが多いです。
- Hailo-8L (Raspberry Pi 5等と併用): AIアクセラレータ単体では2〜3W程度の消費電力で、Jetson Orin Nanoと同等以上のFPSを叩き出します。ホストCPUを含めてもシステム全体での効率は極めて高く、6〜8 FPS/Watt 以上の効率をマークすることもあります。
この「倍近い効率差」は、バッテリー容量がカツカツのドローンにとって決定的な意味を持ちます。
アイドリング時 vs 高負荷時の消費電力変動プロファイル
分析において見落とされがちなのが、アイドリング時の電力です。ドローンは常にAI処理をしているわけではありません。離着陸時や待機時など、AI負荷が低い時間帯もあります。
GPUベースのシステムは、待機時でもベースの消費電力が比較的高くなりがちです（漏れ電流や周辺回路の影響）。一方、HailoなどのASICや、モバイル向けに最適化されたAmbarellaのSoCは、使用していない回路ブロックへの給電を細かくカットするパワーゲーティング技術が進んでおり、平均消費電力をさらに押し下げます。
発熱開始から性能低下までのタイムラグ検証
ファンレスの密閉筐体でテストを行うと、熱設計の厳しい現実がデータとして現れます。
Jetson Orinシリーズを高負荷で回すと、数分以内にSoC温度が80℃を超え、サーマルスロットリングが発動します。FPSは徐々に低下し、最終的には定格の半分以下になることもあります。これを防ぐには、ヒートシンクを巨大化するか、ファンを回すしかありません。
対して、低消費電力なASIC勢は発熱量そのものが少ないため、筐体への熱伝導だけで定常運転が可能なケースが多いです。「ピーク性能はJetsonが高いが、10分後の安定性能はHailoが上」という逆転現象は、まさにこの熱特性の違いから生まれます。
バッチサイズ1（リアルタイム処理）でのレイテンシ比較
ドローン制御では、まとめて処理する「バッチ処理」は使えません。カメラから入ってきた1フレームを即座に処理する「バッチサイズ1」の性能が全てです。
この条件下では、メモリ帯域の広さが勝負を分けることがあります。FPGAや専用ASICは、オンチップメモリを有効活用し、DRAMへのアクセスを減らすことで、レイテンシ（遅延）を最小化しています。一方、GPUは大量のデータを一度に処理するのは得意ですが、単発のデータを頻繁に出し入れするとオーバーヘッドが生じやすく、レイテンシの揺らぎ（ジッター）が発生するリスクがあります。
開発エコシステムと最適化ツールチェーンの成熟度比較
ハードウェアがいかに優秀でも、ソフトウェアの実装に多大な工数がかかっては実運用への移行が遅れます。エンジニアリソースの観点から、各社のツールチェーンを評価します。
TensorRT vs Hailo Dataflow Compiler：モデル変換の落とし穴
- NVIDIA (TensorRT): 業界標準と言って過言ではありません。PyTorchやTensorFlowからの変換フローが確立されており、ドキュメントやトラブルシューティング情報も膨大です。YOLOv8のような一般的モデルであれば、数行のコマンドで最適化済みエンジンが出力されます。「動かない」というリスクは最も低いです。
- Hailo (Dataflow Compiler): 独自のコンパイラを通す必要があり、ここで「モデルの相性」問題が発生することがあります。サポートされていないレイヤーが含まれていると、CPUフォールバックが発生して性能がガタ落ちするか、そもそも変換に失敗します。近年はONNXへの対応が進み改善されていますが、事前のモデル検証が必須です。
量子化（Int8）による精度劣化と省電力効果のバランス
エッジAIで電力効率を上げる定石が、FP32（32ビット浮動小数点）からInt8（8ビット整数）への量子化です。データ量が4分の1になり、演算効率も飛躍的に向上しますが、精度の劣化というトレードオフが伴います。
ここでもベンダーごとの差が出ます。HailoやAmbarellaはハードウェア自体がInt8推論に特化して設計されており、量子化を前提としたツールチェーン（PTQ: Post Training QuantizationやQAT: Quantization Aware Training）が充実しています。NVIDIAもInt8をサポートしますが、FP16でも十分高速であるため、開発工数を惜しんでFP16のまま運用するケースも多いです。しかし、ドローンの電力効率を追求するなら、Int8化は避けて通れない道です。
各社SDKのドローン向け機能（ROS2対応、MIPIカメラ連携）
ドローン開発では、ロボットOSであるROS2 (Robot Operating System 2) との親和性が重要です。
- NVIDIA:
Isaac ROSという強力なライブラリ群を提供しており、VIO（Visual Inertial Odometry）やSLAMなどの機能がGPU加速済みで提供されています。これは圧倒的なアドバンテージです。 - Hailo / Others: 基本的なROS2ノードは提供されていますが、NVIDIAほどリッチなエコシステムではありません。画像認識の結果をPublishする部分は自作する必要があります。
また、カメラインターフェース（MIPI CSI-2）への対応も重要です。JetsonやFPGAボードは多眼カメラ入力に対応したキャリアボードが豊富ですが、USBアクセラレータ形式のデバイスではカメラ接続の遅延がボトルネックになる可能性があります。
シナリオ別「最適解」の選定ガイド：用途で変わる勝者
すべての要件を満たす単一のチップは存在しません。精度とスピード、そして電力のトレードオフを考慮し、用途に合った最適なアーキテクチャを選定することが重要です。ドローンの具体的な利用シーン別に、推奨される構成をマッピングします。
ケースA：長時間滞空・広域監視（電力効率最優先）
推奨: Hailo-8 / Ambarella CVシリーズ
インフラ点検や警備など、30分以上の長時間飛行が求められるケースです。ここでは1ワットの節約が数分の飛行時間に換算されます。AI処理は「異常検知」や「特定の物体認識」に絞られており、モデルも固定化されています。
この場合、Hailoのような電力効率特化型ASICがベストマッチです。消費電力を最小限に抑えつつ、必要なフレームレートを維持できます。熱設計も楽になるため、機体の軽量化にも貢献します。
ケースB：高速自律飛行・障害物回避（低レイテンシ・処理速度優先）
推奨: NVIDIA Jetson Orin NX / AMD Kria
森林の中を高速で飛び抜けるような、高度な自律飛行ドローンです。ここでは「判断の遅れ」が墜落に直結します。SLAM、深度推定、物体検知を並列で走らせる必要があり、計算リソースへの要求は極めて高いです。
電力消費にはある程度目をつぶり、Jetson Orin NXのようなパワフルなGPUを選択すべきです。Isaac ROSなどのライブラリを活用し、開発期間を短縮するメリットも大きいです。もし極限の低レイテンシが必要なら、FPGAによるハードウェア処理も視野に入ります。
ケースC：エッジでの複雑な解析・マルチモデル（柔軟性・メモリ優先）
推奨: NVIDIA Jetson Orin AGX (または上位のNX)
空撮映像に対して、現場で即座に高度な解析（セグメンテーション、行動認識、LLMとの連携など）を行うエッジコンピューティング用途です。ドローン自体が大型で、電力とペイロードに余裕がある場合です。
ここではメモリ容量と帯域が重要になります。複数の重いモデルをメモリに展開し、スイッチしながら使うには、Jetsonのような汎用アーキテクチャでないと対応できません。ASICではメモリ不足やモデル構造の非互換に泣くことになります。
コスト制約が厳しい量産型小型ドローン
推奨: エントリークラスSoC (Rockchip RK3588等) + NPU活用
大量生産される小型機などでは、高価なJetsonや専用ASICはBOM（部品表）コストの観点から採用が困難な場合があります。最近の汎用SoC（Rockchipなど）に内蔵されているNPU（数TOPS程度）を極限までチューニングして使うのが現実解です。開発工数はかかりますが、コストパフォーマンスは最強です。
結論：飛行時間とインテリジェンスの妥協点を見極める
ドローンのAIチップ選定は、単なるスペック比較ではなく、機体全体のシステム設計そのものです。
TOPS値という分かりやすい数字に惑わされず、以下のステップで検証を進めることを強く推奨します。

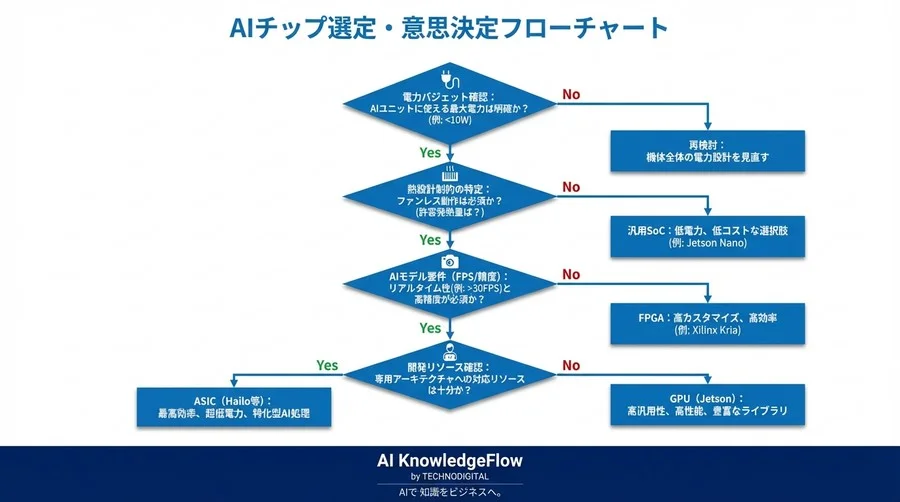

ベンダー選定のための最終チェックリスト
- 電力バジェットの確定: AIユニットに使える電力は何ワットか？（最大値と平均値）
- 熱設計の限界: ファンレスか、ファンありか？ 許容できる発熱量は？
- 必要なFPSとモデル: 本当に60FPS必要か？ YOLOv8nで十分か、v8lが必要か？
- 開発リソース: 独自コンパイラと格闘できるエンジニアがいるか？
将来のロードマップへの展望
エッジAIの世界は日進月歩です。今後は、複数のチップをパッケージ内で接続する「チップレット技術」や、人間の脳の構造を模した「ニューロモルフィックチップ」など、さらなる低消費電力化技術が登場してくるでしょう。
しかし、技術がどう進化しようとも、「実環境での効率（FPS/Watt）」が正義であることに変わりはありません。
現在開発中のシステムで「AIの処理落ち」や「バッテリー持続時間」の課題に直面している場合、チップ選定の前提を見直す必要があります。カタログスペックの比較から脱却し、実機でのベンチマークと熱解析に基づいた仮説検証と再設計が求められます。
最適なバランスポイントを見つけるには、ハードウェアとソフトウェアの両面からの深い知見が不可欠です。プロジェクト特有の制約条件に合わせた、具体的なチップ選定や熱設計のシミュレーション、あるいはYOLOモデルの軽量化チューニングについて、より詳細な検討が必要な場合は、専門家に相談することをおすすめします。確実な一歩を踏み出すためには、具体的なデータと解決策に基づくアプローチが重要です。
