エッジAIチップの開発史:IoTデバイスにおけるリアルタイム推論の進化

最新NPUだけが正解ではない:エッジAIチップ開発史から学ぶ「適正技術」の選び方

約13分で読めます
文字サイズ:
最新NPUだけが正解ではない:エッジAIチップ開発史から学ぶ「適正技術」の選び方
目次

この記事の要点

  • IoTデバイスのリアルタイム推論を可能にするエッジAIチップの進化。
  • クラウド依存からの脱却と、デバイス側での即時処理の実現。
  • GPUからNPU、TinyMLへのアーキテクチャ進化と「適正技術」の重要性。

「とりあえず最新のNPUを載せておけば間違いない」

もしプロジェクトの初期段階でこう考えているなら、少し立ち止まってデータに基づいた仮説検証を行うことをおすすめします。AIエンジニアとして実務の現場を見渡すと、工場のライン監視からウェアラブルデバイスまで数多くのシステム構築が行われていますが、プロジェクトが頓挫する最大の原因の一つは「オーバースペックなハードウェア選定によるコストと電力の圧迫」です。

確かに、最新のAIチップは魅力的です。TOPS(Trillions of Operations Per Second)の値は年々倍増し、デモ映像は滑らかに動きます。しかし、製品が解決すべき課題に対し、そのチップは本当に「適正」でしょうか。精度と推論スピードのトレードオフを定量的に評価する必要があります。

エッジAIチップの歴史は、単なる性能向上の歴史ではありません。「汎用性」と「効率性」という、相反する要素のトレードオフに挑み続けたエンジニアたちの苦闘の記録です。この歴史的背景=コンテキストを理解することこそが、無数にある選択肢から最適なチップを選び抜くための強力な武器になります。

今回は、チップの進化史を振り返りながら、今あえて「枯れた技術」を選ぶべき理由や、最新技術を投入すべき局面の見極め方について、アルゴリズムの原理と実装の視点から掘り下げていきます。

なぜチップ選定に「歴史的視点」が必要なのか

カタログスペックに踊らされてはいけません。TOPS値が高いからといって、実装したモデルが高速に動くとは限らないのです。なぜなら、各チップアーキテクチャは、特定の時代の特定の課題を解決するために設計されているからです。

スペックシートだけでは見えない「アーキテクチャの適合性」

例えば、特定のNPUは「画像分類(Classification)」に特化して設計されており、CNN(畳み込みニューラルネットワーク)の処理効率は抜群だとします。しかし、このアーキテクチャが、近年の視覚タスクで主流になりつつあるTransformerベースのモデルや、YOLOに代表される複雑な後処理が必要な物体検知(Detection)、あるいはピクセル単位の予測を行うセグメンテーションタスクに最適とは限りません。

特に現在はAIモデル自体の進化が著しく、例えば超解像技術の分野では計算能力や表現力を大幅に強化した「第2世代Transformerモデル」が登場するなど、アルゴリズムは日々高度化しています。こうした最新モデルの性能をフルに引き出すには、単に演算性能が高いだけでなく、新しいアーキテクチャに対応したメモリ帯域や演算精度を持つハードウェアが必要になります。古い設計思想のままTOPS値だけを上げたチップでは、こうした最新トレンドに追従できないリスクがあるのです。

歴史を知れば、「このアーキテクチャはモバイル向けに省電力を最優先して開発された系譜だ」とか、「これはデータセンター向けGPUの思想をエッジに持ち込んだものだから、電力よりもスループット重視だ」といった背景が見えてきます。数値の裏にある「設計思想」とユースケースをマッチングさせること。これがシステム構築において求められる選定眼です。

「最新=最良」の誤解とオーバースペックの弊害

最新チップは供給が不安定だったり、ソフトウェアスタック(ドライバやコンパイラ)が未成熟だったりするリスクがあります。例えば、発売直後の高性能チップを採用したプロジェクトで、SDKの不具合やドキュメントの不足に直面し、開発工数が当初の予定より大幅に膨れ上がるケースは、業界では珍しくありません。

逆に、数世代前のチップであっても、枯れた技術はドキュメントが豊富で、コミュニティによるサポートも手厚い傾向があります。単純な異常検知であれば、最新世代のPCプロセッサに搭載されているような高性能NPUを使うよりも、安価なMCU(マイクロコントローラ)で実装した方が、BOM(部品表)コストを劇的に下げられるケースも多々あります。歴史を知ることは、開発リスクとコストを定量的にコントロールすることと同義なのです。

演算処理の進化史と各アーキテクチャの「現在の立ち位置」

エッジAIチップの進化は、古いものが新しいものに取って代わられる「置換」ではなく、選択肢が増える「分化」のプロセスです。ここでは大きく4つの世代に分類し、それぞれの現在地を確認しましょう。

第1世代:汎用MCU/CPUでの推論(低コスト・低速)

初期のエッジAIは、ARM Cortex-Mシリーズなどの汎用MCU上で動いていました。現在でも、振動センサーの異常検知や、簡単なキーワード音声認識(Keyword Spotting)など、計算量が少ないタスクでは主役です。

  • 強み: 圧倒的な低コスト、低消費電力、既存の組み込み開発資産が使える。
  • 弱み: 並列演算能力が低く、画像処理には不向き。
  • 現在の立ち位置: 家電、センサーノード、バッテリー駆動の小型デバイス。

第2世代:DSP/GPU活用の並列処理(高速・高消費電力)

ディープラーニングのブームと共に、積和演算(MAC)を並列処理できるGPUやDSP(デジタル信号プロセッサ)がエッジにも降りてきました。NVIDIAのJetsonシリーズなどが代表格です。

  • 強み: 高い並列処理能力、CUDAなどの充実した開発環境、モデルの柔軟性が高い。OpenCVを用いた前処理との連携も容易。
  • 弱み: 消費電力が大きく、発熱対策が必要。コストも高め。
  • 現在の立ち位置: 自律移動ロボット、高度な監視カメラ、産業用PC。

第3世代:専用NPU/TPUの台頭(高効率・特定用途)

「AI推論専用」の回路(ASIC)を設計し、電力効率を劇的に高めた世代です。Google Edge TPUや各社SoCに内蔵されるNPUがこれに当たります。不要な回路を削ぎ落とし、行列演算に特化しています。

  • 強み: ワットパフォーマンス(性能/電力比)が非常に高い。
  • 弱み: 対応している演算子(Operator)に制限があり、カスタムレイヤーを含むモデルが動かないことがある。
  • 現在の立ち位置: ドローン、スマートスピーカー、スマートフォンの画像補正。

第4世代:TinyMLとIn-Memory Computing(超低消費電力)

現在進行形で進化しているのが、メモリと演算回路を一体化させてデータ移動の無駄をなくすIn-Memory Computingや、アナログ回路を用いた超低消費電力チップです。

  • 強み: コイン電池で数ヶ月稼働できるほどの超低消費電力。
  • 弱み: メモリ容量が極端に少なく、モデルの軽量化(量子化・枝刈り)が必須。精度低下のトレードオフが生じやすい。
  • 現在の立ち位置: ウェアラブル、常時オン(Always-on)の監視デバイス。

進化のドライバーから読み解く3つの評価軸

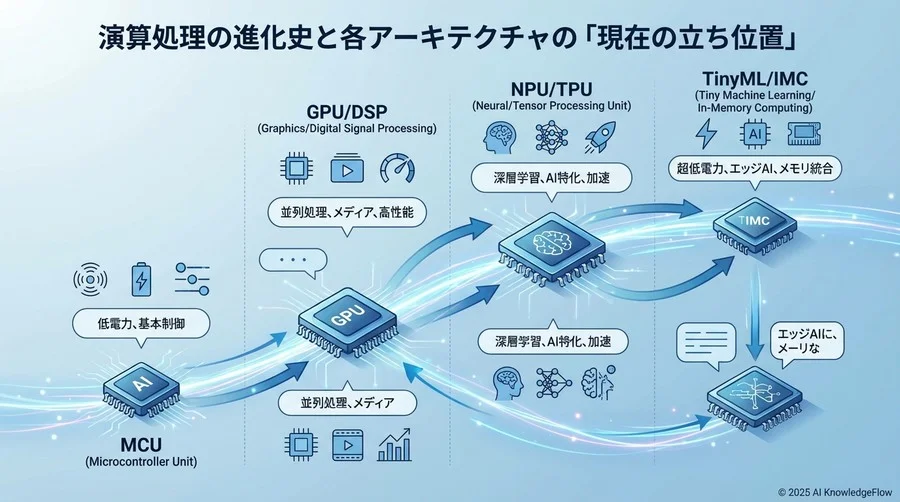

演算処理の進化史と各アーキテクチャの「現在の立ち位置」 - Section Image

チップ開発の歴史は、常に「ボトルネック」との戦いでした。過去のエンジニアたちが何に苦しみ、どう解決してきたかを知ることで、選定のための3つの重要な評価軸が見えてきます。

【電力効率】TOPS/Wの変遷とバッテリー駆動の現実解

AI処理において、電力を最も消費するのは「計算」そのものではなく、実は「データの移動」です。DRAMからデータを読み出すエネルギーは、演算の数百倍とも言われます。

進化の歴史は、いかに外部メモリへのアクセスを減らすかという戦いでした。キャッシュメモリの増大、オンチップメモリの活用、そしてIn-Memory Computing。バッテリー駆動のデバイスを作るなら、単なるTOPS値(最大性能)ではなく、TOPS/W(電力効率)と、モデルサイズがオンチップメモリに収まるかどうかを確認してください。メモリに収まれば、電力効率は桁違いに跳ね上がります。

【レイテンシ】リアルタイム性の追求とデータ移動のボトルネック解消

工場のアームロボットや自動運転車では、コンマ数秒の遅延が事故につながります。ここで問題になるのが、CPUとアクセラレータ間のデータ転送時間です。

かつての外付けUSBアクセラレータなどは、手軽な反面、バス帯域がボトルネックになりがちでした。現在はSoC内部でメモリを共有するユニファイドメモリアーキテクチャが主流になりつつあります。リアルタイム性が求められる用途では、チップ単体の性能だけでなく、システム全体のバス帯域とデータフローを数値化して確認する必要があります。例えば、推論自体が10msで完了しても、データ転送に30msかかればシステム全体のスループットは低下します。

【柔軟性】モデル更新頻度とプログラマビリティの歴史的課題

AIモデルの進化はハードウェアの進化よりも遥かに高速です。専用回路(ASIC)を作り込むと、新しいモデル構造が登場したときに非対応になるリスクがあります。

例えば、画像認識や超解像技術の分野では、Transformerモデルの進化が続いています。NVIDIA公式サイト(2026年1月時点)によると、DLSS技術の最新版に搭載された「第2世代Transformerモデル」は、前世代と比較して計算能力が大幅に向上しており、より高度な画質処理を実現しています。このように、アルゴリズムは日々刷新され、計算負荷やアーキテクチャの要件も変化し続けています。

FPGAはこのジレンマに対する一つの解です。回路を書き換えられるため、こうした最新のTransformerモデルや将来的なアルゴリズムの変更にも柔軟に対応可能です。一方、特定のモデル(例えばMobileNetやResNet)に過剰最適化されたNPUは、新しいトレンドに対応できない可能性があります。製品寿命が長く、将来的にAIモデルをアップデートする可能性があるなら、プログラマビリティの高いGPUやFPGA、あるいは汎用性の高いDSPを含む構成を選ぶのが賢明です。

参考リンク

事例で証明する:進化段階に応じたチップ選定の成功パターン

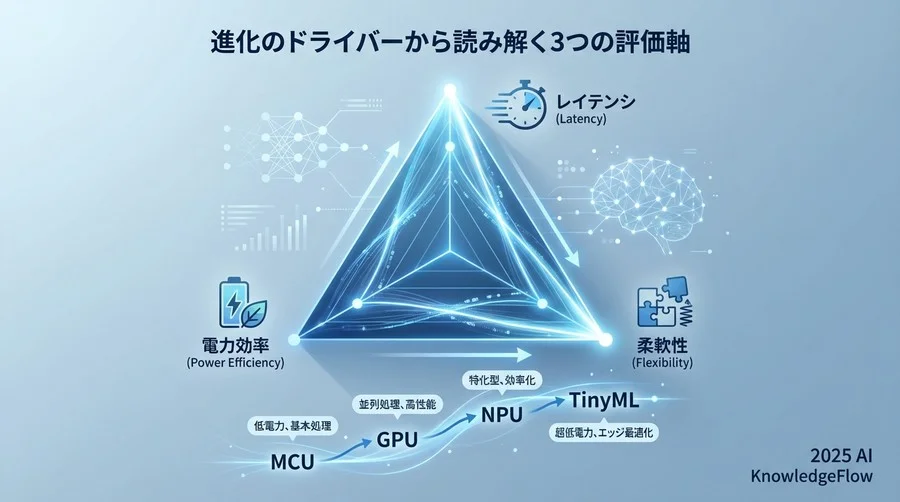

進化のドライバーから読み解く3つの評価軸 - Section Image

「適材適所」を理解するために、業界でよく見られる3つの成功パターンを紹介します。あえて古い世代の技術を選ぶことが、実用的な精度と速度を両立する正解になることも多いのです。

ケースA:既存MCU活用によるスマート家電化(第1世代的アプローチ)

一般的な家電のスマート化において、エアコンに「人がいるかいないか」を検知する機能を追加するケースを想定します。当初は高価な画像認識チップが検討されがちですが、最終的に採用されることが多いのは、既に制御用として搭載されている32bit MCUです。

解像度を極端に落とした赤外線センサーのデータを、軽量な決定木ベースのアルゴリズムで処理するだけで十分な精度が出ます。追加のBOMコストはほぼゼロに抑えられます。これは「AI=ディープラーニング」という固定観念を捨て、データから仮説を立てて第1世代的なアプローチで課題を解決した好例です。

ケースB:産業用カメラにおけるFPGA/GPUの採用(第2世代的アプローチ)

製造業における半導体ウェハーの欠陥検査装置では、独自の特殊なフィルタリング処理とAI推論をパイプラインで繋ぐ必要があります。一般的なNPUでは前処理のフィルタリングに対応できず、CPUで行うと遅延が発生します。

そこで採用されるのがFPGAです。前処理ロジックをハードウェア記述言語で実装し、AI推論部と直結させることで、超低遅延を実現します。開発難易度は高いですが、特殊な要件には第2世代的な「プログラマブルな並列処理」が強力な武器になります。

ケースC:ウェアラブルデバイスでの専用NPU活用(第3・4世代的アプローチ)

スマートグラスにハンドジェスチャー認識を搭載するプロジェクトでは、バッテリー持ちと熱設計が最大の課題となります。汎用CPUやGPUでは数分で熱くなり実用的ではありません。

ここでは、特定のCNNモデルに特化した超低消費電力のAIアクセラレータ(第4世代に近いNPU)を採用するアプローチが有効です。モデル構造をチップの制約に合わせて調整(量子化・プルーニング)する手間はかかりますが、結果として常時オンでも一日中バッテリーが持つデバイスが完成します。精度と消費電力のトレードオフを実験で検証し、最適解を導き出した事例です。

将来を見据えた選定のためのチェックリスト

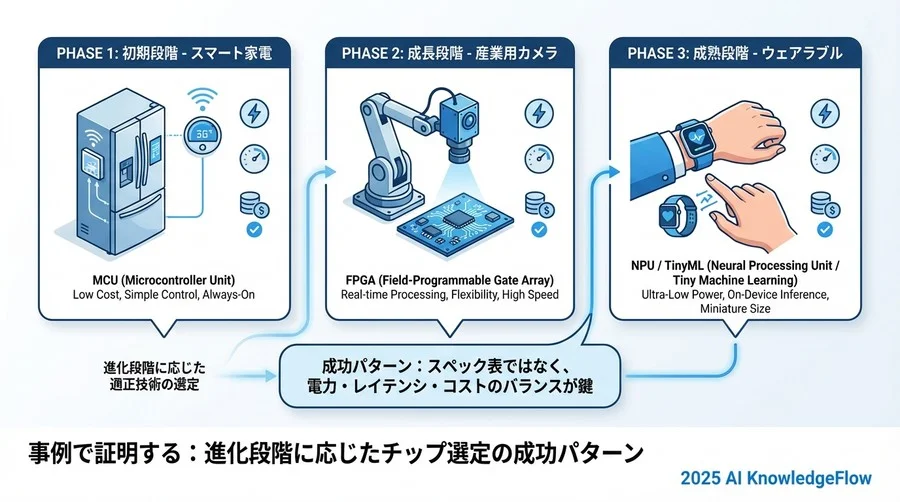

事例で証明する:進化段階に応じたチップ選定の成功パターン - Section Image 3

最後に、これからチップを選定する際、ハードウェアスペック以外の視点を含めたチェックリストを提示します。

ソフトウェアスタックの継続性とベンダーロックインのリスク

ハードウェアは良くても、コンパイラやツールチェーンが使いにくいチップは、開発チームを疲弊させます。そのチップベンダーは、TensorFlowやPyTorchのアップデートに追従し続けていますか。GitHubのIssueは活発に処理されていますか。歴史の浅いスタートアップのチップを採用する場合、ここが最大のリスクになります。

モデルアーキテクチャのトレンド変化への追従性

画像認識の世界では、CNNからVision Transformer (ViT) への移行が進むだけでなく、Transformerモデル自体も急速に進化しています。

例えば、NVIDIAの公式発表(2026年1月)によると、最新のDLSS技術(バージョン4.5)には「第2世代Transformerモデル」が搭載され、従来のモデルと比較して計算能力が大幅に向上しているとされています。このように、モデル構造は常に高精度化・効率化を目指して刷新され続けています。

今選定するNPUは、こうした新しい演算パターンやアーキテクチャの進化に対応できる柔軟性を持っていますか。Attention機構のような特定の演算だけでなく、将来的に登場するであろう次世代モデル(例えばFP8精度での推論など)に対応できるプログラマビリティがあるかを確認してください。特定のCNN構造に過剰に特化しすぎたチップは、数年後には「技術的負債」になる可能性があります。

選定ミスを防ぐための自問自答プロセス

  1. 制約条件の優先順位は?(コスト > 電力 > 精度 なのか、 精度 > 速度 > コスト なのか)
  2. モデルの更新頻度は?(売り切りで更新なしか、OTAで頻繁に更新するか)
  3. 開発リソースは?(組み込みのプロがいるか、AIモデル開発者が兼任するか)

チップ選定は、スペックの比較ではなく、プロジェクトの要件定義の反映です。歴史を知り、技術の現在地を知ることで、製品に命を吹き込む最適なパートナー(チップ)が見つかるはずです。

常に最新の技術トレンドと現場の実装要件のバランスを見極め、データに基づいた検証サイクルを回す必要があります。この記事が、エンジニアリングにおける意思決定の一助となり、最適なエッジAIの世界を探求するきっかけになれば幸いです。

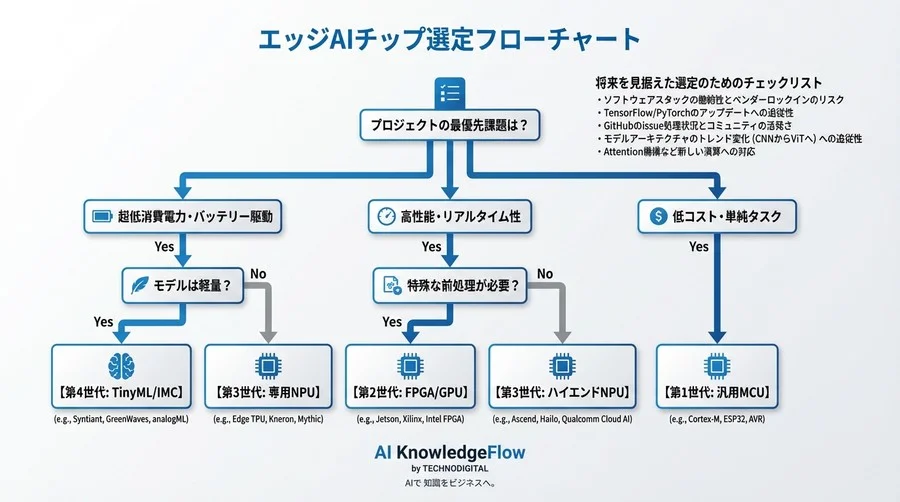

最新NPUだけが正解ではない:エッジAIチップ開発史から学ぶ「適正技術」の選び方 - Conclusion Image
