計算能力至上主義の落とし穴:LLM学習効率を支配する「HBM」の物理的真実と投資対効果
目次

この記事の要点

  • LLM学習におけるHBMの決定的な重要性
  • GPUの演算性能(FLOPS)とメモリ帯域幅の関係
  • Rooflineモデルによる帯域幅の計算と理解

導入:なぜ、最新GPUを並べても学習が終わらないのか

「H100を確保しました。これで学習は予定通り終わるはずです」

実務の現場では、CTOやインフラ責任者の方々からこのような言葉をよく耳にします。しかし、蓋を開けてみると、期待通りの学習速度が出ない、GPU稼働率が30%台で低迷している、といった事態に陥っているケースが後を絶ちません。一般的な傾向として、GPUのカタログスペックにある「計算性能(FLOPS)」だけを見て、インフラ投資の意思決定を行ってしまうことが原因として挙げられます。

ここで重要な事実をお伝えします。自社専用LLM(大規模言語モデル)の開発や大規模なファインチューニングにおいて、真のボトルネックは計算能力ではありません。「メモリ帯域幅(Memory Bandwidth)」、つまりデータを運ぶ道の太さなのです。

プロセッサの計算速度は飛躍的に向上してきましたが、メモリからのデータ供給速度はその進化に追いついていません。このギャップこそが「メモリの壁(Memory Wall)」と呼ばれる現象であり、現在のAI開発における最大の物理的制約となっています。

特に、パラメータ数が数十億から数千億に及ぶLLMにおいては、この制約が顕著に現れます。どれほど高速な計算コアを持っていても、データが届かなければプロセッサはただの「待ちぼうけ」状態になってしまいます。高価なGPUを遊ばせておくことは、そのまま投資対効果(ROI)の悪化に直結します。

本記事では、多くの解説記事が触れない「メモリ帯域幅」という物理レイヤーに焦点を当てます。HBM(High Bandwidth Memory)の技術的特性、Rooflineモデルを用いた適正スペックの算出方法、そして経営層に説明可能なROI試算まで、実証データに基づいたエンジニアリングの視点で分かりやすく解説していきます。

1. 「メモリの壁」がLLM学習のROIを悪化させるメカニズム

多くのAI開発プロジェクトが直面する問題の正体を、まずは技術的に整理しましょう。なぜ高性能なGPUコアを導入するだけでは不十分なのでしょうか。そのメカニズムを正しく理解することが、投資対効果(ROI)を最大化する解決の第一歩となります。

Compute BoundとMemory Boundの違い

ディープラーニングの処理(ワークロード)は、大きく「Compute Bound(計算律速)」と「Memory Bound(メモリ律速)」の2つに分類されます。

  • Compute Bound(計算律速): GPUの計算ユニットの処理能力が限界に達している状態です。データ転送よりも計算そのものに時間がかかっているケースを指します。画像認識などで広く用いられる従来のCNN(畳み込みニューラルネットワーク)などは、比較的この計算律速になりやすい傾向があります。
  • Memory Bound(メモリ律速): 計算ユニットは空いているにもかかわらず、メモリからデータを読み込む速度が追いつかず、処理全体が停滞している状態です。LLMの学習や推論は、その構造上、極めてメモリ律速になりやすい特性を持っています。

LLMの学習プロセスでは、モデルのパラメータ(重み)や勾配など、膨大なデータを頻繁にメモリから読み出し、計算後に書き戻す必要があります。つまり、実行される単純な計算処理の量に対して、データの移動量が圧倒的に多すぎるという根本的な課題を抱えているのです。

パラメータ数増大によるデータ転送の遅延リスク

モデルのパラメータ数が増加すればするほど、メモリ帯域への負荷は急激に増大します。数十億パラメータ規模の小規模なモデルであれば、一般的なGPUメモリの帯域幅でも十分に対応できるケースがあります。しかし、数百億、数千億といった大規模なパラメータ数を持つLLMとなると、状況は全く異なります。

GPU内部のキャッシュメモリに収まりきらない巨大なデータは、すべて外部の広帯域メモリ(HBMなど)から転送しなければなりません。問題は、このメモリからのデータ転送速度が、GPUコアの計算速度に対して圧倒的に遅いという点にあります。

例えるなら、最高級のスポーツカー(高性能なGPUコア)で時速300kmを出そうとしているのに、エンジンへの燃料供給(データ転送)が細いストローで行われているような状態です。いくらエンジンが高性能でも、燃料が届かなければ本来の性能を発揮できず、結果として計算ユニットが「データ待ち」でアイドリング状態に陥ってしまいます。

学習時間遅延が招く隠れたコスト

「メモリの壁」によって引き起こされる学習の遅延は、単に「処理の待ち時間が増える」という技術的な不便さにとどまりません。ビジネスの観点から見ると、投資対効果(ROI)を著しく悪化させる深刻なコスト増を招きます。

  1. インフラコストの増大: クラウド環境を利用している場合、学習にかかる時間が2倍に伸びれば、GPUの利用料もそのまま2倍に跳ね上がります。オンプレミス環境であっても、膨大な電力コストやリソースの占有期間が倍増してしまいます。
  2. エンジニアの生産性低下: 1回の学習・実験サイクルが数日から数週間に長期化すると、設定の調整やモデル構造の試行錯誤を行う回数が物理的に制限されます。検証回数の減少は、最終的なAIモデルの精度低下に直結します。
  3. 市場投入(タイム・トゥ・マーケット)の遅れ: AI技術の進化は非常に速く、数週間の遅れが競合優位性の喪失につながるケースは珍しくありません。開発のボトルネックは、そのまま事業機会の損失に結びつきます。

十分な帯域幅を持つHBMが搭載されていない環境でのLLM学習は、プロジェクト全体を停滞させるリスクを孕んでいます。システム選定の段階でこの「メモリの壁」を考慮することが、コスト最適化の鍵となります。

2. HBM(広帯域メモリ)の技術アーキテクチャとGDDRとの決定的な差

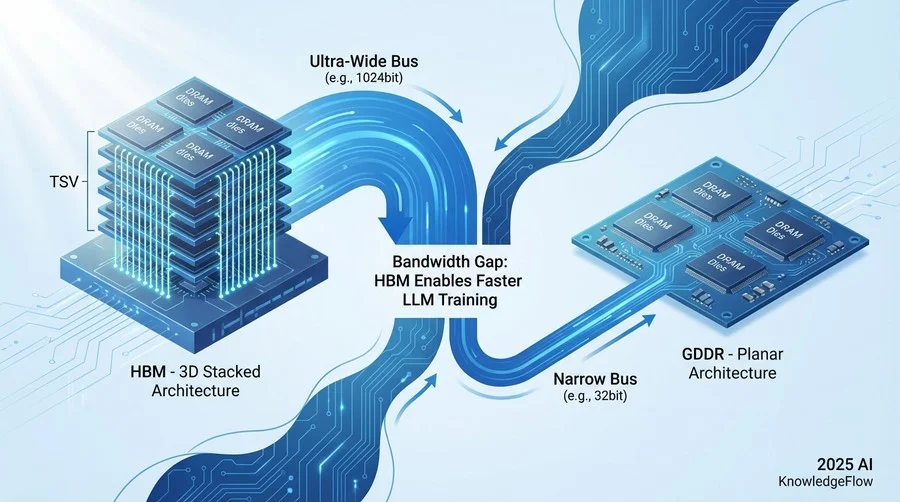

2. HBM(広帯域メモリ)の技術アーキテクチャとGDDRとの決定的な差 - Section Image

巨大なAIモデルの学習におけるメモリ帯域幅のボトルネックを解消するため、現在主流となっているのがHBM(High Bandwidth Memory)です。この技術がなぜそれほどまでに重要なのか、ゲーミングPCなどで広く採用されているGDDR(Graphics Double Data Rate)メモリと比較しながら、その構造的な違いを紐解いていきましょう。

TSV(シリコン貫通電極)技術と3Dスタッキング

従来のGDDRメモリは、GPUチップの周囲の基板上に平面的に配置される設計となっています。これに対し、HBMは複数のメモリチップを垂直に積み上げる「3Dスタッキング(三次元積層)」という全く異なる構造を採用しています。

この立体的な積層を実現するための核心技術が、TSV(Through Silicon Via:シリコン貫通電極)です。これはメモリチップに無数の微細な穴を開け、そこに電極を通すことで、上下のチップ間を最短距離で直接接続する手法です。従来の接続方法と比較すると配線長が劇的に短縮されるため、信号の遅延を物理的な限界まで最小化できます。最新のHBM3E規格では、12枚ものチップを積層し、1つの小さなモジュールで36GBという大容量を実現することが標準化されつつあります。

さらに、HBMはGPUの計算コアのすぐ隣に配置されます。この物理的な距離の圧倒的な近さが、超高速なデータ転送を可能にする最大の要因です。

帯域幅とレイテンシの比較検証

HBMとGDDRの最も決定的な違いは、「バス幅(データを一度に運べる通り道の太さ)」と、それによって決まる帯域幅の総量にあります。

  • GDDR系(GDDR6XやGDDR7など): コンシューマー向けGPUで採用されるGDDRは、バス幅が比較的狭く、その分高いクロック周波数でデータを高速回転させることで転送速度を稼ぐアプローチをとります。最新のRTX 50シリーズ(RTX 5090など)では、新たにGDDR7メモリを採用することで約1.8 TB/sまで帯域幅を向上させています。それでも物理的な配線構造の限界があり、データセンター向けHBMの帯域幅には遠く及びません。
  • HBM系(HBM3やHBM3E): 現在、最先端のAIチップで主力となっているHBM3Eは、バス幅が極めて太く設計されています。これを複数搭載することで、GPU全体では数千bitという常識外れのバス幅を実現します。前世代のNVIDIA H100(HBM3世代)の時点ですでに3.35 TB/sを記録していましたが、HBM3Eを搭載した最新のBlackwellアーキテクチャなどのAI専用チップでは、帯域幅もメモリ容量もさらに次元の違うレベルへと拡張されています。

パラメータ数が数百億から数兆規模に達する巨大なLLMの学習では、この「数倍以上の帯域幅の差」が、高価なGPUの計算コアをフル稼働させられるかどうかの分水嶺となります。

消費電力効率(Joule/bit)の優位性

HBMが持つもう一つの極めて重要な利点は、圧倒的な電力効率の高さです。GDDRは狭いバス幅で高速な信号伝送を行うため、高い電圧と電力を消費します。一方、HBMはバス幅が非常に広いため、動作周波数を低く抑えた状態でも十分すぎる帯域を確保できます。

結果として、データを転送するために消費されるエネルギーは、HBMの方がGDDRよりもはるかに低く抑えられます。多数のGPUを同時に稼働させる大規模なデータセンター環境において、この電力効率の差は運用コストに巨大なインパクトを与えます。

また、メモリ部分の発熱を抑えられるということは、限られた電力と冷却のバジェットをより多く計算コアの駆動に回せることを意味し、システム全体のパフォーマンスを底上げする重要な要素となっています。

3. モデル規模から算出する必要帯域幅の計算モデル

ここからは実践的なエンジニアリングの話に入ります。「なんとなく最強のGPUを買う」のではなく、自社のモデル規模に合わせて必要な帯域幅を論理的に計算し、選定の根拠とするための手法です。ここでは「Rooflineモデル」を活用します。

Rooflineモデルを用いたボトルネック特定

Rooflineモデルは、計算機の性能限界を可視化する手法です。縦軸に「計算性能(GFLOPS)」、横軸に「算術強度(Arithmetic Intensity: FLOPs/Byte)」をとります。

  • 算術強度: メモリから1バイトのデータを読み込んだ際に、何回の浮動小数点演算を行えるかを示す指標です。

このモデルにおいて、システム性能は以下の式で表される「屋根(Roofline)」によって制限されます。

$ \text{Attainable Performance} = \min(\text{Peak FLOPS}, \text{Peak Bandwidth} \times \text{Arithmetic Intensity}) $

つまり、算術強度が低い(左側の領域)場合、性能は「帯域幅 × 算術強度」で頭打ちになります。これがMemory Bound領域です。逆に算術強度が高い(右側の領域)場合、性能は「Peak FLOPS」で頭打ちになります。これがCompute Bound領域です。

算術強度(Arithmetic Intensity)の計算式

では、TransformerベースのLLM学習における算術強度はどう計算すればよいでしょうか。簡易的な近似式として以下を用います。

学習時の総演算量(FLOPs)は、パラメータ数を $P$、学習トークン数を $D$ とすると、およそ $6PD$ と見積もられます(順伝播で2、逆伝播で4)。

一方、メモリアクセス量(Bytes)は、モデルの重み、勾配、オプティマイザ状態の読み書きに依存します。1パラメータあたり、混合精度学習(fp16/bf16)を用いると、約16 Bytes 程度のメモリが必要です。さらにアクティベーションの再計算などを考慮すると、実際にはもっと多くの転送が発生します。

非常に大まかな試算ですが、LLMの算術強度は数百〜数千 FLOPs/Byte 程度に留まることが多いです。最新GPUのFLOPs/Bandwidth比率は数百程度であるため、LLM学習はバッチサイズを極限まで大きくしない限り、容易にMemory Bound領域に落ち込みます

パラメータ数・バッチサイズ・学習精度の相関

ここで重要なのがバッチサイズです。バッチサイズを大きくすれば、一度読み込んだ重みデータを使って多くのデータに対する計算ができるため、算術強度が向上し、Compute Bound(GPUの性能をフルに発揮できる状態)に近づきます。

しかし、バッチサイズを大きくするには、それだけ巨大なHBM容量が必要です。

  • HBM容量が小さい → バッチサイズを小さくせざるを得ない → 算術強度が下がる → Memory Boundになり性能が出ない
  • HBM容量が大きい → バッチサイズを大きくできる → 算術強度が上がる → Compute Boundに近づき学習効率最大化

つまり、HBMの「容量」は間接的に「実効帯域幅の効率」に寄与するのです。これが、大容量メモリを持つGPUが推奨される技術的な理由です。

4. 主要AIアクセラレータのHBM仕様比較と選定基準

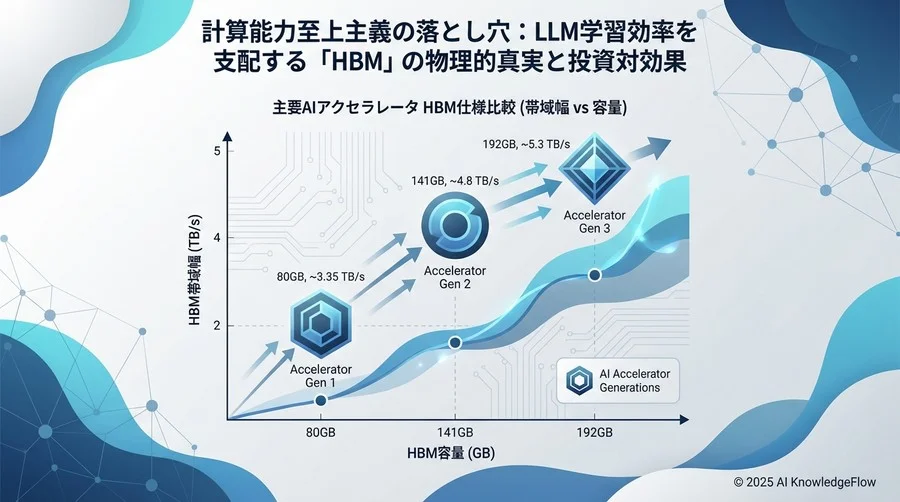

4. 主要AIアクセラレータのHBM仕様比較と選定基準 - Section Image

理論的な背景が整理できたところで、市場にある主要なAIアクセラレータをHBMのスペックで比較し、選定基準を明確にしていきましょう。

NVIDIA H100/A100とHBM世代(HBM2e/HBM3)の差

まず、業界標準であるNVIDIAのラインナップを見てみます。

  • NVIDIA A100 (80GB): HBM2eを採用。帯域幅は約2.0 TB/s(SXMモデル)。一世代前のモデルですが、現在でも推論や小〜中規模学習には十分通用します。
  • NVIDIA H100 (80GB): HBM3を採用。帯域幅は3.35 TB/s。A100比で約1.7倍の帯域幅です。計算能力の向上に合わせ、足回りも強化されています。
  • NVIDIA H200 (141GB): HBM3eを採用。帯域幅は4.8 TB/s。容量も大幅に増加しています。これは「メモリの壁」を打破するための決定打となり得るスペックです。

HBM3eの登場は、単なるスペックアップ以上の意味を持ちます。大規模なモデルでも、1枚のGPUでより大きなバッチサイズを扱えるようになり、推論時の応答速度も劇的に改善します。

AMD Instinct MIシリーズのメモリ構成

対抗馬であるAMDも、メモリ性能には並々ならぬ力を入れています。

  • AMD Instinct MI300X: 192GBのHBM3を搭載し、帯域幅は5.3 TB/sに達します。NVIDIA H100を容量・帯域幅ともに上回るスペックです。

「メモリ容量と帯域幅こそが重要」と考えるならば、MI300Xは極めて魅力的な選択肢です。特に、1ノードあたりの合計メモリ容量が大きいため、より巨大なモデルを少ないノード数で学習できる可能性があります。

コスト対帯域幅パフォーマンス(Cost per GB/s)分析

選定の際は、「1ドルあたりの帯域幅(GB/s per Dollar)」という指標を持つことをお勧めします。

単純な計算性能(FLOPS)あたりのコストではなく、ボトルネックとなる帯域幅あたりのコストで比較するのです。学習時間の短縮による人件費削減や機会損失回避を含めたTCO(総所有コスト)で見ると、HBM3/3e搭載の最新GPUの方がROIが高くなるケースが多く見られます。ハードウェアへの投資を惜しむことは、結果的に全体のコストを押し上げる要因になり得ます。

5. HBMのポテンシャルを引き出すソフトウェア最適化と並列化戦略

4. 主要AIアクセラレータのHBM仕様比較と選定基準 - Section Image 3

最高級のHBM搭載GPUを導入しても、ソフトウェアの設定が不適切であればその性能を十分に活かしきれません。HBMの広帯域を最大限に活用するためのエンジニアリング手法を解説します。

メモリ帯域を浪費しないための通信効率化

マルチGPU学習では、GPU間通信が新たなボトルネックになります。ここで重要なのが、HBMからネットワークインターフェースへのデータ転送です。

  • 通信と計算のオーバーラップ: 最新のライブラリは、計算を行っている裏で次の通信を行うことで、通信待ち時間を隠蔽します。これが正しく機能しているか、プロファイラで確認することが重要です。

FlashAttentionによるメモリアクセス最適化

ソフトウェア面での大きなブレイクスルーがFlashAttentionです。これは、Transformerモデルにおけるメモリアクセス数を劇的に削減するアルゴリズムです。

従来の計算方法は、中間データをHBMに書き出し、また読み込むという往復を繰り返していました。FlashAttentionは、GPU内部の高速なキャッシュメモリ上で計算を完結させる手法を用い、HBMへのアクセス回数を最小限に抑えます。

これにより、HBM帯域幅の消費を抑えつつ、学習速度を大幅に高速化できます。HBM帯域がボトルネックであるなら、そもそも「HBMへのアクセスを減らす」ように工夫するのが論理的なアプローチです。

ZeRO(Zero Redundancy Optimizer)とオフローディングの影響

DeepSpeedなどが提供するZeROという技術は、モデルの状態を複数のGPUに分割して保持することで、メモリ容量を節約します。しかし、これには通信量が増大するというトレードオフがあります。

さらに、「CPUオフロード」機能を使うと、HBMに入りきらないデータをメインメモリ(DDR)に逃がすことができますが、転送経路の都合上、速度は激減します。HBMの高速性を活かすなら、可能な限りオフロードは避け、設定を調整してHBM内に収めるアプローチをとるべきです。「動く」ことと「速い」ことは別次元の課題として捉える必要があります。

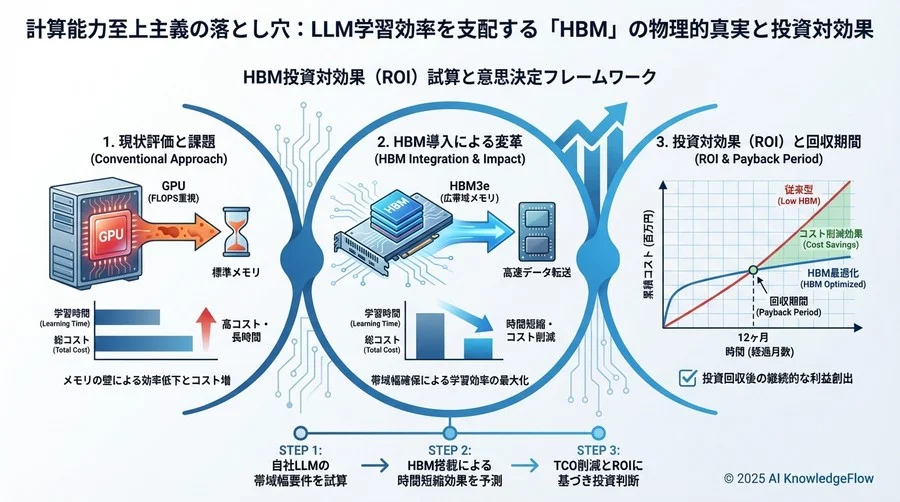

6. 投資対効果(ROI)の試算と意思決定フレームワーク

最後に、技術的な選定をビジネス上の意思決定に結びつける方法について解説します。最新GPUへの投資を正当化するための論理的なフレームワークです。

学習時間短縮によるエンジニア人件費と機会損失の削減

ROI試算の基本式は以下のようになります。

$ \text{ROI} = \frac{(\text{短縮された学習時間} \times \text{チームの時間単価}) + \text{早期リリースによる事業利益} - \text{ハードウェア差額コスト}}{\text{ハードウェア差額コスト}} $

例えば、最新のGPUを導入することで、旧世代と比較して学習時間が40%短縮できると仮定します。1回の学習に1ヶ月かかるプロジェクトなら、12日間短縮できます。AIエンジニアチームの12日分のコストは決して小さくありません。さらに、モデルを競合より早くリリースできることによるビジネス上の価値も考慮すべき重要な要素です。

クラウドインスタンス vs オンプレミス購入の損益分岐点

HBM搭載の最新GPUインスタンスは、クラウド利用料も高額です。長期的に学習を継続する計画があるなら、オンプレミスでの購入や、長期予約(Reserved Instance)の方がROIが良くなる分岐点が必ず存在します。

ただし、オンプレミスにはハードウェアの陳腐化リスクがあります。HBMの規格は進化が早いため、数年使う前提なら購入、短期決戦ならクラウド、というように、技術の進化サイクルに合わせた調達戦略を立てることが求められます。

将来のモデル大規模化を見据えたスケーラビリティ評価

現在のモデルサイズだけでなく、将来的にパラメータ数を増やす計画があるかどうかも重要です。HBM容量と帯域に余裕があれば、将来的にモデル規模が拡大しても同じインフラで対応できる可能性があります。ギリギリのスペックで選定すると、次のモデル開発時にインフラの総入れ替えが必要になり、結果的にTCOが高くなってしまいます。

まとめ:物理制約を理解し、賢い投資を

LLM学習における「メモリの壁」は、物理的な障壁です。しかし、HBMの特性を正しく理解し、実証データに基づいた適切なハードウェア選定とソフトウェア最適化を行えば、この壁を突破し、効率的に高品質なモデルを構築することが可能です。

本記事の要点:

  1. FLOPSより帯域幅: LLM学習はMemory Boundになりやすく、HBMの帯域幅が実効性能を大きく左右する。
  2. Rooflineモデルで計算: 感覚ではなく、算術強度と帯域幅から論理的に適正スペックを算出する。
  3. 最新HBMのインパクト: 最新世代のメモリは、バッチサイズ拡大と学習効率向上に直結する。
  4. ソフトとハードの融合: FlashAttentionなどの技術でHBMへのアクセス負担を減らすことも重要。
  5. ROIは時間軸で評価: ハードウェアコストだけでなく、エンジニアの生産性と市場投入速度を含めて総合的に投資判断を行う。

インフラ選定に迷われている場合や、既存の環境で期待した性能が出ない場合は、これらの技術的な視点と検証データを参照することで、最適な解決策を見出すことができるはずです。

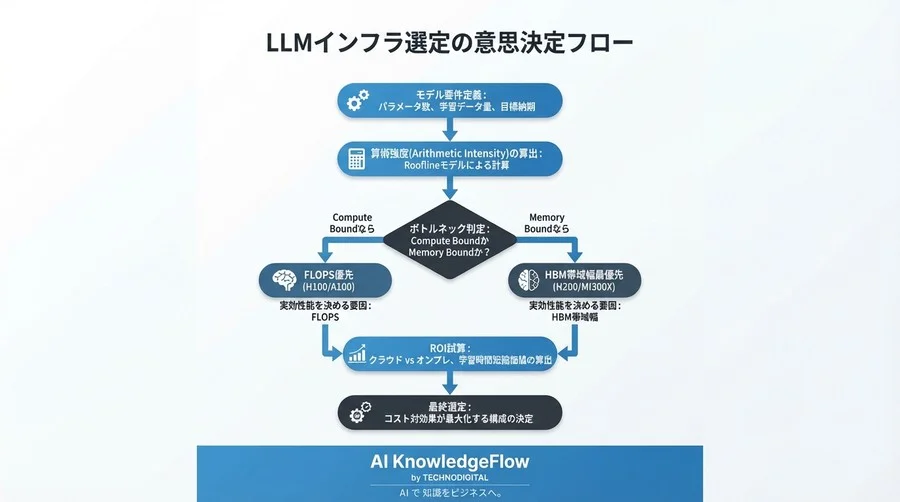

計算能力至上主義の落とし穴:LLM学習効率を支配する「HBM」の物理的真実と投資対効果 - Conclusion Image
