CARLAを使った自動運転デジタルツインの構築手法
目次

この記事の要点

  • 実車テストのコストとリスクを大幅に削減
  • 危険なエッジケースを含む多様な走行シナリオを仮想検証
  • AIによる効率的なデータ収集と学習を促進

工場構内や屋外ヤードにおける自動搬送車（AGV）や自動運転フォークリフト、あるいは一般的な自動運転やADAS（先進運転支援システム）の開発現場において、「天候待ちでテストが進まない」「現場の稼働を止めてテスト環境を確保しなければならない」といった課題が頻発しています。実車テストは避けて通れない関門ですが、物理的な制約や事故リスクは、開発スピードを低下させ、エンジニアの工数を圧迫します。

もし、デスクにあるPCの中で、土砂降りの雨を降らせたり、強引な割り込み車両を出現させたりして、何千回でも安全にテストができるとしたらどうでしょうか。仮想空間での検証を導入することで、テスト工数を大幅に削減し、開発サイクルを定量的に加速させることが可能です。

それが、今回解説する「デジタルツインによる仮想シミュレーション」です。

本記事では、オープンソースのシミュレータ「CARLA」とPythonを使い、100万kmの実車走行に匹敵する検証環境を手元に構築する方法を解説します。単なるツールの使い方ではなく、小さく始めて成果を可視化し、段階的にスケールアップしていくための技術手法です。物理的な制約から解放された、データドリブンな開発環境を構築していきましょう。

2. 実車走行100万kmの壁を「仮想空間」で越える

自動運転AIの精度を「実用レベル」まで高めるには、一般的に数億キロメートル以上の走行データが必要だと言われています。これをすべて実車でまかなうのは、コスト的にも時間的にも現実的ではありません。さらに深刻なのが「エッジケース（稀にしか起きない極端な状況）」の検証です。

なぜ今、デジタルツインによる検証が不可欠なのか

屋外ヤードでの極端な悪天候や、想定外の障害物との遭遇など、実車で意図的に再現することが困難なエッジケースが存在します。しかし、AIにとって最も学習が必要なのは、こうした「めったに起きないが、起きたら致命的」なシーンです。

ここでデジタルツインが機能します。現実空間を模した仮想空間なら、以下のようなメリットがあり、継続的な改善を推進できます。

  • 安全性: どんなに激しく衝突しても、リセットボタン一つで初期状態に復帰可能。
  • 再現性: 乱数シードを固定すれば、まったく同じ状況を何度でも再生し、定量的な評価が可能。
  • スケーラビリティ: クラウドを活用すれば、数千台の車両を並列で走行させ、短期間で膨大な経験値を蓄積できる。

本チュートリアルのゴール：自律走行エージェントの周回テスト

今回は、以下の機能を持つ検証環境をPythonコードで実装し、小さく始めることを目指します。

  1. 仮想世界の構築: 天候や交通状況を自在に制御する。
  2. 車両とセンサーの配備: RGBカメラやLiDAR（レーザー光を使ったセンサー）を搭載した車両を稼働させる。
  3. シナリオ実行: 他の車両（NPC）と混走し、危険な状況をシミュレートする。
  4. データ収集: 走行ログやセンサー画像を自動保存し、データドリブンな分析基盤を作る。

使用ツールとアーキテクチャ概要

今回はCARLA (Car Learning to Act) というシミュレータを使用します。Unreal Engineをベースにしており、非常にリアルな物理挙動とグラフィックスが特徴です。Python APIが充実しており、外部からスクリプトで細かく制御できる点が最大の利点です。

構造としては「サーバー・クライアント方式」をとります。

  • CARLAサーバー: 3D世界の描画や物理演算を担当（高負荷処理）。
  • Pythonクライアント: 車両への命令やセンサーデータの受け取りを担当（開発者が記述するコード）。

この分離構造により、シミュレーション自体の負荷と、AIの制御ロジックを分けて管理し、段階的なスケールアップが容易になります。

2. 検証環境のセットアップ：CARLAとPython APIの連携

シミュレーションをローカル環境で実行するためには、適切なハードウェアとソフトウェアの準備が欠かせません。ここではWindowsまたはLinux環境を想定し、Dockerコンテナを利用するアプローチ、あるいは公式サイトからバイナリをダウンロードして実行する手順を整理します。

推奨ハードウェア要件とDocker環境の準備

CARLAは高度な3D描画を行うため、十分な性能を持つGPU（グラフィックボード）が必須要件となります。近年のハードウェア動向として、RTX 50シリーズ（RTX 5060 Tiなど）が主力となり、VRAM容量は16GB以上が標準化しています。より大規模なシミュレーションや複雑な物理演算を並行して行う場合は、RTX 5090のような32GBのVRAMを備えたウルトラハイエンドモデルが適しています。一方で、最新のGPUアーキテクチャではVRAM消費を抑える技術（NVFP4やFP8など）が導入されており、モデルの最適化によってローカル環境でも効率的な実行が可能になっています。

手軽に環境を構築する手段として、Dockerコンテナの活用が非常に便利です。以下のコマンドを実行することで、CARLAサーバーを起動できます（実行にはNVIDIA Container ToolkitなどのGPU対応設定が必要です）。

# CARLA 0.9.13サーバーの起動例
docker run -p 2000-2002:2000-2002 --runtime=nvidia --gpus all carlasim/carla:0.9.13 ./CarlaUE4.sh -opengl

ポート2000番などが、後述するPythonスクリプトとの通信に使用されます。なお、Docker Engineの最新バージョン（v29系など）では、セキュリティ強化やアーキテクチャ刷新に伴い、一部の古い機能が削除されているケースが報告されています。既存のワークフローやCI/CDパイプライン（GitHub Actionsなど）から移行する場合は、互換性の問題を防ぐため、事前に公式ドキュメントで最新の変更点や非推奨機能を確認し、必要に応じて設定ファイルを更新してください。

Python仮想環境の構築と依存ライブラリのインストール

次に、シミュレータを制御するためのPython環境を整えます。プロジェクトごとに依存関係を分離し、システム全体への影響を防ぐため、仮想環境（venvやconda）の作成を強く推奨します。安定して動作するバージョンのPythonを用意し、以下の手順で必要なライブラリをインストールします。

# 仮想環境の作成と有効化（例）
python -m venv carla-env
source carla-env/bin/activate  # Windowsなら carla-env\Scripts\activate

# 必要なライブラリのインストール
pip install carla==0.9.13  # サーバーと同じバージョンを指定
pip install numpy opencv-python

CARLAサーバーの起動とクライアント接続テスト

サーバーとPython環境の準備が完了したら、実際にPythonスクリプトからCARLAサーバーへの接続テストを実行します。以下のスクリプトが、シミュレーション環境における初期動作確認に相当します。

import carla
import random
import time

def main():
    try:
        # クライアントの作成（localhostの2000番ポートに接続）
        client = carla.Client('localhost', 2000)
        client.set_timeout(10.0) # 接続タイムアウト設定

        # ワールド（仮想世界）の取得
        world = client.get_world()
        print(f"接続成功！ 現在のマップ: {world.get_map().name}")

        # 車両の設計図ライブラリを取得
        blueprint_library = world.get_blueprint_library()

        # 'model3'という名前を含む車両モデルを探す
        vehicle_bp = blueprint_library.filter('model3')[0]

        # スポーンポイント（出現位置）をランダムに選ぶ
        spawn_point = random.choice(world.get_map().get_spawn_points())

        # 車両を生成
        vehicle = world.spawn_actor(vehicle_bp, spawn_point)
        print(f"車両をスポーンしました: {vehicle.type_id}")

        # オートパイロット（CARLA標準の自動運転）を有効化
        vehicle.set_autopilot(True)

        # 10秒間走行させる
        time.sleep(10)

    finally:
        # 終了処理：車両を削除（これを忘れるとサーバーに車が残り続ける）
        if 'vehicle' in locals():
            vehicle.destroy()
            print("車両を削除しました")

if __name__ == '__main__':
    main()

このコードを実行し、「接続成功！」というメッセージが表示されれば、仮想空間内にテスト車両が正常に生成されたことになります。サーバー側の画面、あるいはDockerのログを確認すると、指定したオートパイロット制御によって自動で走り回る車両の様子を把握できます。環境構築が完了すれば、ここからセンサーデータの取得や独自の制御アルゴリズムの検証へとステップアップすることが可能です。

3. デジタルツインの構築：センサー実装とワールド設定

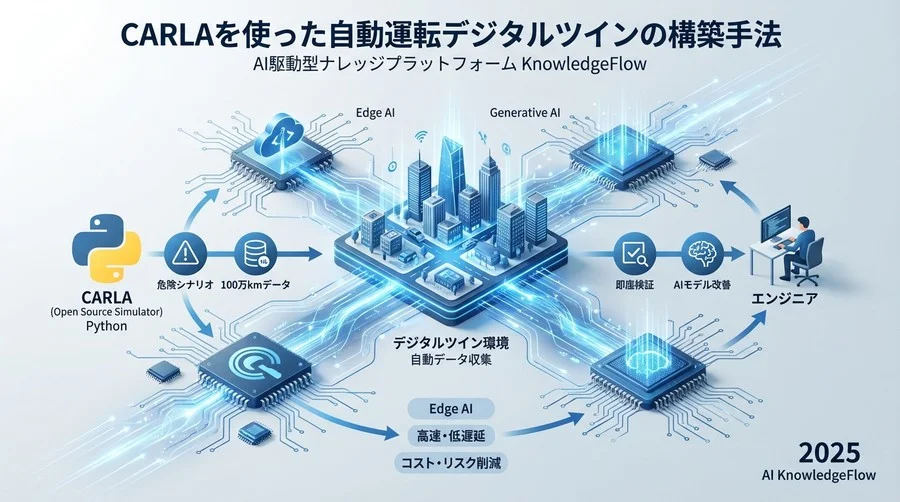

検証環境のセットアップ：CARLAとPython APIの連携 - Section Image

車が走るだけでは検証になりません。AIの「目」となるセンサーを取り付け、環境をコントロールし、データを収集する基盤を整える必要があります。

仮想空間の天候・照明をプログラムで制御する

実車テストで工数増加の要因となる「天候待ち」も、コード一行で解決可能です。晴天、雨、霧、夕暮れなどを自在に切り替えられます。

# 天候プリセットの適用
world.set_weather(carla.WeatherParameters.WetCloudyNoon)

# より細かくカスタマイズする場合
weather = carla.WeatherParameters(
    cloudiness=80.0,  # 曇り具合
    precipitation=30.0, # 降水量
    fog_density=10.0,   # 霧の濃さ
    sun_altitude_angle=10.0 # 太陽の高度（夕方）
)
world.set_weather(weather)

これをループ内で徐々に変化させれば、「走行中に急なゲリラ豪雨に遭う」といったシナリオも作成でき、環境変化に対するAIのロバスト性を定量的に評価できます。

Ego Vehicle（自車）へのRGBカメラ・LiDARの実装

次に、車両（Ego Vehicle）にセンサーを取り付けます。ここではRGBカメラを例にします。センサーも「Actor（アクター）」として扱い、車両に「attach（親子付け）」するのがポイントです。

# カメラの設計図を取得
camera_bp = blueprint_library.find('sensor.camera.rgb')
camera_bp.set_attribute('image_size_x', '800')
camera_bp.set_attribute('image_size_y', '600')
camera_bp.set_attribute('fov', '90')

# 取り付け位置（ボンネット付近）
camera_transform = carla.Transform(carla.Location(x=1.5, z=2.4))

# 車両に取り付け
camera = world.spawn_actor(camera_bp, camera_transform, attach_to=vehicle)

# データ取得時のコールバック関数
def process_image(image):
    # 生データをnumpy配列に変換して保存などの処理を行う
    i = np.array(image.raw_data)
    i2 = i.reshape((600, 800, 4)) # RGBA形式
    i3 = i2[:, :, :3] # RGBのみ抽出
    # ここでOpenCVなどで表示・保存が可能

# センサーを起動（リッスン開始）
camera.listen(lambda image: process_image(image))

同期モードの設定：AIの計算速度に時間を合わせる

ここが最も重要な技術ポイントです。デフォルトではCARLAはリアルタイムで進みますが、Python側の画像処理やAI推論が遅れると、シミュレーション内の時間だけが進んでしまい、正確な時系列データの取得ができません。

そこで「同期モード（Synchronous Mode）」を使用します。これは「Python側が『次へ進め（Tick）』と命令するまで、シミュレーション内の時間を止める」機能です。

settings = world.get_settings()
settings.synchronous_mode = True # 同期モード有効化
settings.fixed_delta_seconds = 0.05 # 1ステップを0.05秒（20FPS）に固定
world.apply_settings(settings)

# メインループ内での制御
while True:
    world.tick() # シミュレーションを1ステップ進める
    # ここでセンサーデータを取得し、AIが判断を下す

これにより、ハードウェアのスペックに依存せず、シミュレーション内の物理現象の破綻を防ぎ、正確な時系列データを取得することが可能になります。

5. シナリオの実装：AIを試す「意地悪な」交通状況を作る

ただ漫然と走らせるだけでは、品質改善にはつながりません。検証の価値は、現場で発生しうる「意地悪なシナリオ」を再現することにあります。

NPC（他車両・歩行者）の自律生成と挙動制御

自分以外の車両（NPC）を大量に配置し、交通流を作ります。CARLAにはTraffic Managerというモジュールがあり、NPCの運転特性を個別に設定できます。

traffic_manager = client.get_trafficmanager(8000)
traffic_manager.set_global_distance_to_leading_vehicle(2.5)

# 危険なドライバーを作成する例
danger_vehicle.set_autopilot(True)
# 制限速度を50%超過させる
traffic_manager.vehicle_percentage_speed_difference(danger_vehicle, -50)
# 信号無視の確率を20%に設定
traffic_manager.ignore_lights_percentage(danger_vehicle, 20)
# 車間距離をあけない（煽り運転）
traffic_manager.distance_to_leading_vehicle(danger_vehicle, 0.5)

このようにパラメータを調整することで、様々な挙動を示す対象物を混在させ、より現実に近い複雑な環境を構築できます。

特定イベントのトリガー設定（急な飛び出し）

さらに、特定の場所に自車が近づいたらアクションを起こすスクリプトを実装します。

[図解：イベントトリガーの処理フロー]

  1. 自車の位置座標を常時監視
  2. 指定エリア（交差点手前など）に入ったか判定
  3. 条件合致で、隠れていた歩行者アクターに「前方へ走れ」と命令

これにより、「見通しの悪い交差点での飛び出し」という典型的な事故パターンを、何度でも同じタイミングで再現テストし、AIの反応速度や回避行動を定量的に評価できます。

5. 自律走行ループの実装とデータ収集パイプライン

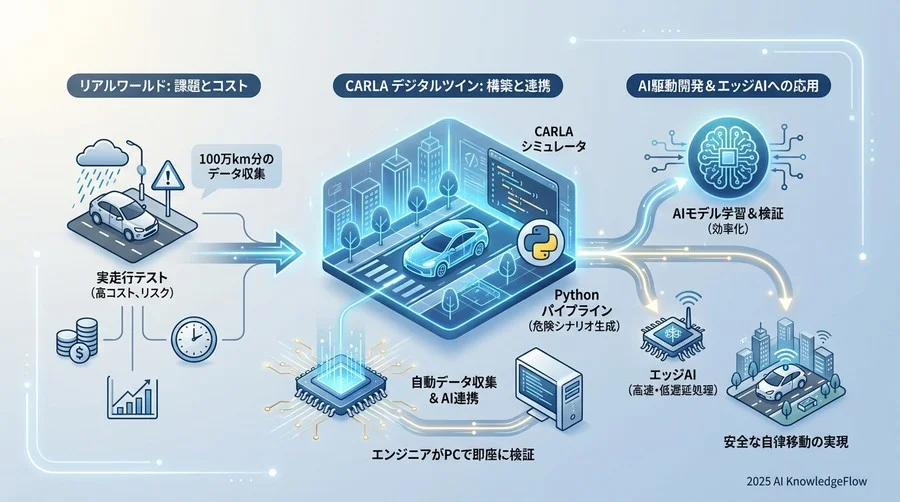

シナリオの実装：AIを試す「意地悪な」交通状況を作る - Section Image

環境とシナリオが整ったら、自律走行のループを回し、データを蓄積するパイプラインを構築します。

センサーデータに基づくシンプルな制御ループの作成

AIモデルを接続する場合、以下のようなフローになります。

try:
    while True:
        # 1. 時間を進める
        world.tick()

        # 2. センサーデータ取得（カメラ画像など）
        sensor_data = get_sensor_data()

        # 3. AIモデルによる推論（ここでは仮の関数）
        # 入力：画像 → 出力：ステアリング、スロットル
        control_cmd = my_ai_model.predict(sensor_data)

        # 4. 車両への制御入力適用
        vehicle.apply_control(carla.VehicleControl(
            throttle=control_cmd['throttle'],
            steer=control_cmd['steer'],
            brake=control_cmd['brake']
        ))

        # 5. 状態の記録
        save_log(sensor_data, control_cmd)

except KeyboardInterrupt:
    pass

衝突・逸脱データの自動ロギングと評価

検証において重要なのは「失敗データ」の収集です。衝突センサー（Collision Sensor）を車両に取り付け、異常検知時（衝突イベント発生時）のデータを自動的に保存する仕組みを構築します。

collision_bp = blueprint_library.find('sensor.other.collision')
collision_sensor = world.spawn_actor(collision_bp, carla.Transform(), attach_to=vehicle)

def on_collision(event):
    print(f"衝突検知！ 相手: {event.other_actor.type_id}")
    # 前後数秒のデータを「事故ログ」として保存する処理を呼び出す
    save_crash_report(event)

collision_sensor.listen(on_collision)

この仕組みにより、夜間にシミュレーションを連続稼働させ、蓄積されたログデータを翌朝分析することで、AIの弱点を効率的に洗い出し、継続的な改善サイクルを回すことができます。

6. トラブルシューティングと次のステップ

実装時に直面しやすい課題とその解決策、そしてシミュレーションから現実環境への移行について解説します。

よくあるエラー：同期ズレと物理演算の破綻

「車両が不自然な挙動を示す」「センサー画像が欠落する」といった現象は、処理落ちが主な原因です。同期モード（Synchronous Mode）を使用していても、ハードウェアの負荷が高すぎるとタイムアウトが発生します。

  • 対策: client.set_timeout(20.0) のようにタイムアウト時間を延ばす。
  • 対策: 描画負荷を下げるため、./CarlaUE4.sh -quality-level=Low で起動する。
  • 対策: サーバー側のレンダリングをオフにする（settings.no_rendering_mode = True）。これはAIの学習用など、視覚的な確認が不要な場合に非常に有効です。

Sim2Real：仮想から現実への移行における課題

シミュレーション上で正常に動作しても、実環境では予期せぬ挙動を示すことがあります。これを「Sim2Realギャップ」と呼びます。現実の現場はシミュレーションよりもノイズが多く、環境変動が複雑です。

このギャップを埋めるための手法として「Domain Randomization（ドメインランダム化）」があります。シミュレーション内で、壁の色、路面のテクスチャ、照明条件、センサーノイズなどをランダムに変化させて学習させます。これにより、AIは表面的な情報ではなく本質的な特徴を捉えるようになり、現実世界への適応能力が向上します。

まとめ：デスク上のテストコースで開発を加速させる

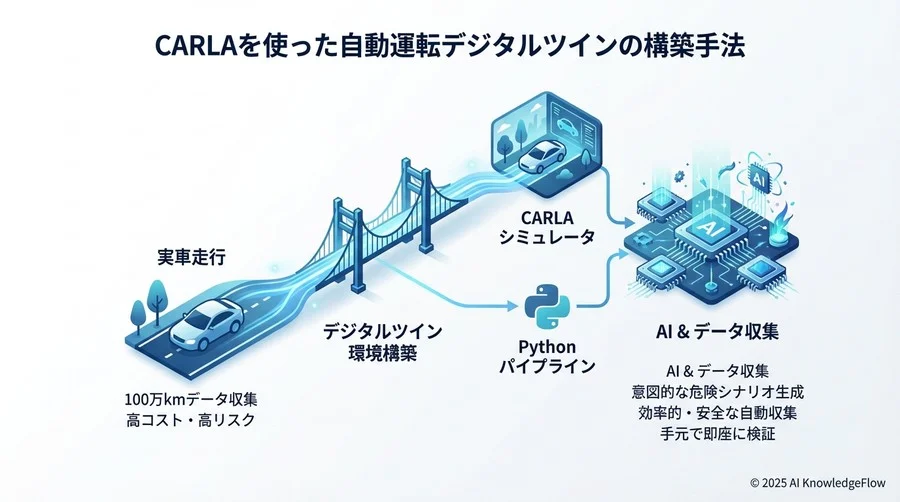

メインループ内での制御 - Section Image 3

ここまで、CARLAとPythonを用いた自動運転シミュレーション環境の構築について解説してきました。

  1. 環境構築: DockerとPython APIで小さくスタート。
  2. デジタルツイン: 天候や時間を制御し、同期モードで正確な時系列データを確保。
  3. シナリオ: Traffic Managerで複雑な環境を作り出し、エッジケースを検証。
  4. 自動化: 異常検知時のログ収集を自動化し、データドリブンな検証を推進。

この環境を構築することで、膨大な走行テストを仮想空間で実施することが可能になります。実車テストに伴うリスクと工数を削減しながら、AIモデルの品質を論理的かつ高速に向上させていくことができます。

まずは、今回紹介したコードを活用して、手元の環境で最初のテストを稼働させてみてください。そこから得られるデータを起点に、継続的な改善サイクルを回していくことが、現場の課題解決に直結します。

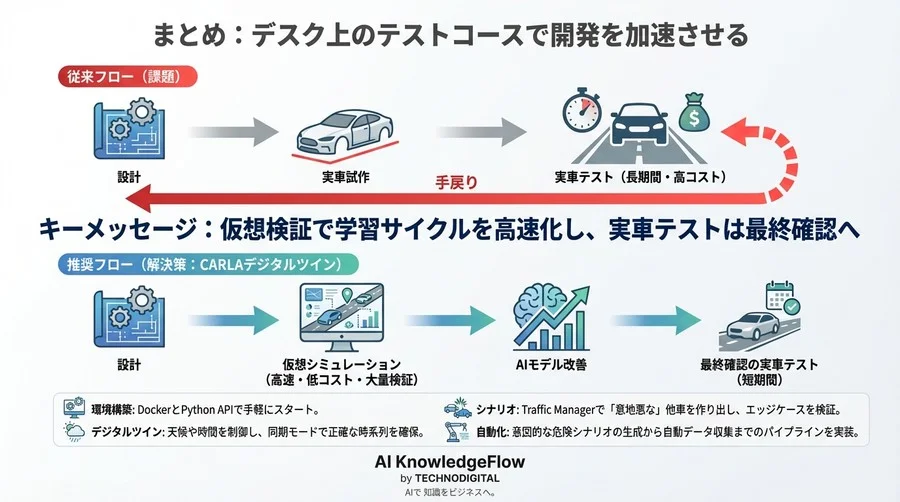

CARLAを使った自動運転デジタルツインの構築手法 - Conclusion Image
