はじめに：センサーは「嘘」をつく、その時AIは何ができるか
製造現場のAGV（無人搬送車）やテストコースの自動運転データ分析において、しばしば直面する課題があります。「センサーは嘘をつく」ということです。もちろん、悪意があるわけではありません。しかし、逆光でホワイトアウトしたカメラ、雨滴を障害物と誤認したLiDAR、あるいは経年劣化でわずかにノイズが増えたIMU（慣性計測装置）。これらは仕様の範囲内であっても、自動運転システムにとっては致命的な「嘘」となり得ます。
従来のルールベース、つまり「閾値」による異常検知では、こうした微細な変化や複合的な要因による「サイレント故障」を見抜くことは困難です。閾値を厳しくすれば誤検知（False Positive）が増えて設備の稼働率が低下し、緩めれば見逃し（False Negative）が発生して事故のリスクが高まる。このジレンマは、多くの現場で生産性低下の要因となっています。
ここで、AI、特にディープラーニングによるアプローチが突破口になります。しかし、「AIで異常検知」と言っても、単にデータを放り込めば魔法のように解決するわけではありません。特に自動運転や工場内の自律移動ロボットのようなミッションクリティカルな領域では、推論の根拠、処理の遅延、そしてエッジデバイスでの動作保証という高いハードルが存在します。

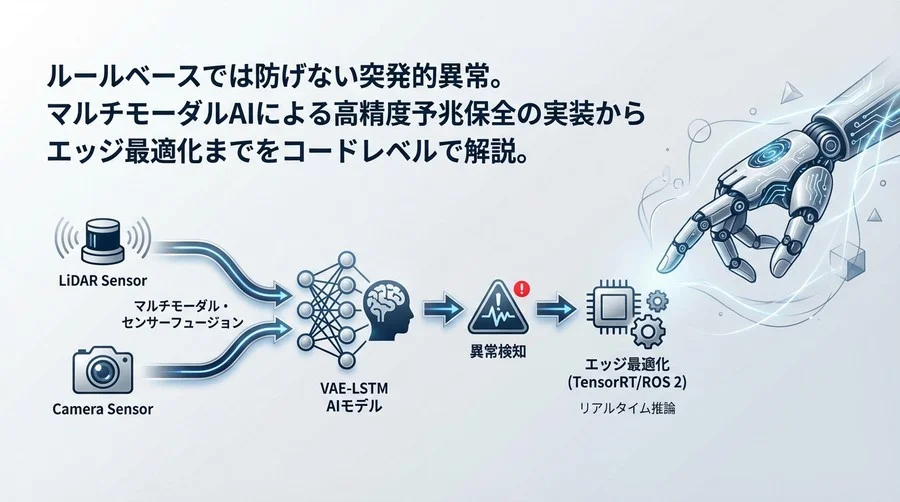

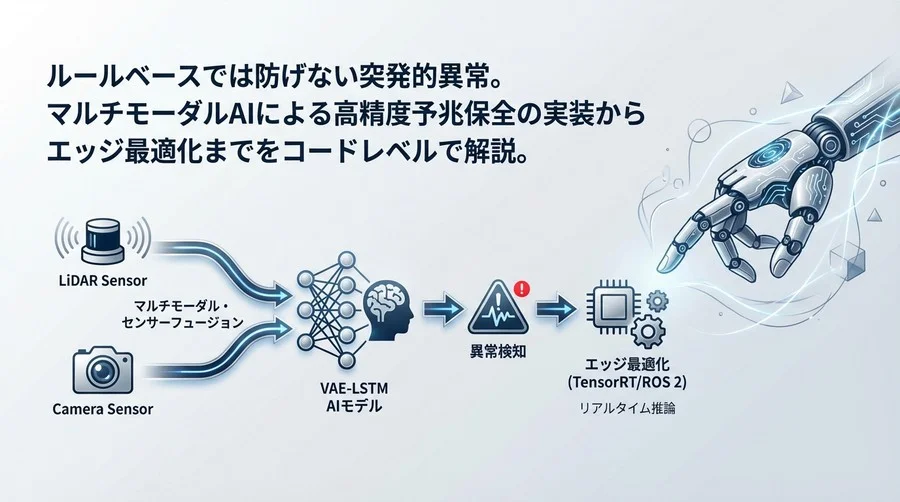

今回は、ITコンサルタント（AI導入・データ活用支援）の視点から、LiDARとカメラを組み合わせたマルチモーダルな時系列異常検知システムの構築方法を解説します。概念論だけでなく、Python/PyTorchによるモデル実装、そしてNVIDIA Jetsonなどのエッジデバイスでリアルタイム動作させるためのTensorRT最適化まで、エンジニアが「手を動かせる」レベルまで掘り下げていきます。
ブラックボックスになりがちなAIを、いかに制御可能なエンジニアリングの道具として使いこなし、継続的な改善（カイゼン）につなげるか。その道筋を解説します。
1. アーキテクチャ設計：なぜ「マルチモーダル×教師なし学習」なのか
コードを書く前に、システム全体の設計思想を固める必要があります。なぜ単一センサーではダメなのか、なぜ教師あり学習ではなく教師なし学習なのか。ここを誤ると、どれだけ高精度なモデルを作っても実運用には耐えられず、投資対効果（ROI）を示すこともできません。
単一センサー依存のリスクとセンサーフュージョンの必然性
自動運転や自律移動におけるセンサーは、それぞれ得意・不得意があります。
- カメラ: 色やテクスチャ情報に富むが、照度変化（逆光、夜間）や悪天候に弱い。
- LiDAR: 正確な距離計測が可能だが、点群は疎であり、雨滴や粉塵による乱反射ノイズの影響を受ける。
- レーダー: 耐環境性は高いが、分解能が低く物体の識別能力に劣る。
異常検知において、単一センサーに依存することは「片目をつぶって運転する」ようなものです。例えば、カメラレンズに汚れが付着した場合、カメラ単体の映像解析では「暗い場所に入った」のか「異常」なのか判断がつかないことがあります。しかし、同時にLiDARのデータを見て、周囲が開けた場所であることを認識できていれば、「カメラ映像だけがおかしい＝カメラの異常」と定量的に断定できます。
このように、異種センサーのデータを組み合わせるセンサーフュージョンは、認識精度向上だけでなく、異常検知のロバスト性を高め、不要な設備停止を防ぐためにも不可欠なアプローチです。
ルールベース検知の限界とAIアプローチの優位性
従来の異常検知は、各センサーの出力値に対して上下限値を設定する手法が主流でした。しかし、センサーの出力は環境によって動的に変化します。
- 静的な閾値: 誤検知と見逃しのトレードオフが解消できず、稼働率の低下を招く。
- 動的な閾値: ルールが複雑化しすぎてメンテナンス不能になる（スパゲッティコード化）。
AI、特にディープラーニングを用いる最大のメリットは、「正常なデータの分布」をデータドリブンに学習できることにあります。複雑な環境変化を含んだ「正常」をモデルに覚え込ませることで、そこから逸脱した挙動を「異常」として検知できます。これにより、人間が明示的にルールを記述できないような微細な異常や、未知の異常パターンにも対応可能になります。
正常データのみで学習するAutoencoder/VAEの採用理由
ここで採用するのが、Autoencoder（AE）やVariational Autoencoder（VAE）といった教師なし学習（自己教師あり学習）モデルです。
なぜ「教師あり学習」ではないのでしょうか？
理由はシンプルで、「異常データが集まらないから」です。
自動運転車やAGVの走行データのうち、センサーが故障したり異常値を示したりするデータは極めて稀です。故障データを大量に集めて「故障クラス」を学習させることは、コスト的にも時間的にも現実的ではありません。また、学習していない「未知の故障」には対応できません。
対して、VAEなどの再構成モデルは「正常データ」のみで学習します。
- 正常なデータを入力し、圧縮（Encode）して復元（Decode）するように学習する。
- モデルは「正常なデータ」なら綺麗に復元できる。
- 異常なデータが入力されると、モデルは復元できず、入力と出力の差（再構成誤差）が大きくなる。
- この再構成誤差（Reconstruction Error）を異常スコアとして利用する。
このアプローチであれば、日々の稼働で得られる膨大な「正常データ」をフル活用でき、かつ未知の異常も検知可能です。
さらに重要なのが、時系列的な変化（センサー値の急激な変動や、前後関係の不整合）をどう捉えるかです。従来はLSTM（Long Short-Term Memory）が標準的に用いられてきましたが、近年では計算効率と長期記憶能力を強化したxLSTM（eXtended LSTM）や、Transformerアーキテクチャの採用も進んでいます。特にエッジデバイスでの推論においては、計算リソースと精度のバランスを考慮し、最適な時系列モデルをVAEに組み込む設計が求められます。今回は、これらの時系列特性を考慮したVAE-LSTM（またはその発展形）アーキテクチャを前提に解説を進めます。
2. 開発環境の構築とデータセットの前処理
理論の次は実践です。まずは開発環境を整え、データをモデルが学習できる形に加工します。ここでは再現性を重視し、Dockerを用いた環境構築と、公開データセット（KITTIなど）を想定した前処理フローを紹介します。小さく始めて検証サイクルを回すための基盤作りです。
Dockerコンテナによる再現可能な開発環境
AI開発、特にROS（Robot Operating System）が絡む場合、依存関係の複雑化（Dependency Hell）は避けて通れない課題です。ホストOSを汚さず、チーム全員が同じ環境で開発できるよう、Dockerを活用することが製造現場での標準的なアプローチとなりつつあります。
以下は、PyTorchとROS 2が共存するDockerfileの構成例です。バージョン依存の問題を避けるため、プロジェクトの要件に合わせて適切なタグを選択してください。
# ベースイメージの指定
# 注意: PyTorch公式サイトでCUDAバージョンやOSとの互換性を確認し、適切なタグを指定してください
# 例: pytorch/pytorch:2.x.x-cuda12.x-cudnn8-devel など
FROM pytorch/pytorch:latest
# 基本ツールのインストール
RUN apt-get update && apt-get install -y \
git \
wget \
curl \
gnupg2 \
lsb-release \
&& rm -rf /var/lib/apt/lists/*
# ROS 2のインストール準備
# 使用するUbuntuのバージョンに合わせてロケールを設定
RUN locale-gen en_US en_US.UTF-8 && \
update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8 && \
export LANG=en_US.UTF-8
# ROS 2のリポジトリ追加とインストール
# 注意: 公式ドキュメントに従い、使用するOSに対応したLTSバージョン（HumbleやJazzyなど）を選択してください
# ここでは例として環境変数で指定する形式を想定
ARG ROS_DISTRO=humble
RUN apt-get update && apt-get install -y ros-${ROS_DISTRO}-desktop
# Pythonライブラリの追加
RUN pip install --no-cache-dir \
numpy \
pandas \
matplotlib \
scikit-learn \
open3d # 点群処理用
WORKDIR /workspace
このコンテナ内で開発することで、実機（Jetsonや産業用PC等）への移行時も、ベースイメージをターゲットハードウェアに対応したもの（例: NVIDIA L4T対応イメージ）に差し替えるだけでスムーズに移行できます。
なお、DockerやPyTorch、CUDAのバージョンは頻繁に更新されます。安定した運用のためには、必ず公式サイトおよび公式ドキュメントで最新の互換性情報を確認することをお勧めします。
KITTI/NuScenesデータセットの活用と整形
自前のデータがない場合、KITTI Vision Benchmark SuiteやNuScenesデータセットが有用です。これらはカメラ画像とLiDAR点群が同期して提供されており、アルゴリズムの検証に適しています。
学習に必要なのは「正常時のデータ」です。データセットからセンサー異常がないシーケンスを選定します。
重要な前処理：同期とアライメント
マルチモーダル学習の肝は、異なるセンサーデータの「時刻」と「空間」を合わせることです。
- 時刻同期: 完全に同時刻のデータを取得するのは難しいため、最も近いタイムスタンプのフレームをペアリングするか、線形補間で時刻を合わせます。
- 空間アライメント: LiDARの3次元点群をカメラ画像平面に投影し、深度画像（Depth Map）として扱うのが一般的です。これにより、カメラ画像（RGB）とLiDAR画像（Depth）を同じCNN（畳み込みニューラルネットワーク）等のアーキテクチャで処理できるようになります。
時系列データのスライディングウィンドウ処理
LSTMなどで時系列パターンを学習させるため、データを一定の長さのシーケンス（ウィンドウ）に切り出します。異常検知においては、正常な時系列変化のパターンをモデルに記憶させることが目的です。
例えば、10Hz（0.1秒間隔）でサンプリングされたデータに対し、過去1秒分（10フレーム）を入力として、次のフレームあるいは入力自体の再構成を行います。
import numpy as np
def create_sliding_window(data, window_size, stride=1):
"""
時系列データをスライディングウィンドウで切り出す関数
Args:
data: (N, Features) の形状を持つnumpy配列
window_size: ウィンドウの長さ（フレーム数）
stride: スライド幅
Returns:
(Num_Windows, Window_Size, Features) のnumpy配列
"""
windows = []
for i in range(0, len(data) - window_size, stride):
windows.append(data[i : i + window_size])
return np.array(windows)
# 使用例: 1000フレームのデータから、長さ10のウィンドウを作成
# raw_data_rgb: (1000, H, W, 3)
# raw_data_lidar: (1000, H, W, 1)
# combined_data = np.concatenate([raw_data_rgb, raw_data_lidar], axis=-1)
# sequences = create_sliding_window(combined_data, window_size=10)
このsequencesが、モデルへの入力バッチとなります。データの正規化（Normalization）も忘れずに行いましょう。一般的に、各特徴量を0〜1の範囲、または平均0・分散1に揃えることで、学習の収束が早まります。
3. 実装フェーズ：VAE-LSTMによる時系列異常検知モデル
ここからが本題の実装です。PyTorchを用いて、画像特徴抽出（CNN）と時系列学習（LSTM）を組み合わせたVAEモデルを構築します。
製造現場のエッジデバイスでの運用を想定すると、計算リソースの制約から、Transformerベースの巨大モデルよりも、CNNとLSTMを組み合わせた軽量なモデルの方が、推論速度と精度のバランスにおいて現実的な解となるケースが多々あります。ここでは、その実用的な構成について解説します。
PyTorchによるVAE-LSTMネットワークの定義
モデルは以下の3つのパートで構成されます。
- Encoder (CNN + LSTM): 画像フレームの列を入力とし、空間的特徴をCNNで抽出した後、LSTMで時間的特徴を圧縮し、潜在変数 $z$（平均 $\mu$ と分散 $\log\sigma^2$）を出力します。
- Sampling: $\mu$ と $\sigma$ を用いて、再パラメータ化トリック（Reparameterization Trick）により潜在ベクトル $z$ をサンプリングします。これにより、誤差逆伝播が可能になります。
- Decoder (LSTM + DeCNN): 潜在ベクトル $z$ から元の画像フレーム列を復元します。
以下は、実装の全体像を掴むためのモデル定義例です。最新のPyTorch環境で動作するように記述しています。
import torch
import torch.nn as nn
import torch.nn.functional as F
class ConvEncoder(nn.Module):
def __init__(self, in_channels):
super().__init__()
# エッジデバイスでの推論を考慮し、軽量なCNN構造を採用
self.conv1 = nn.Conv2d(in_channels, 32, kernel_size=4, stride=2, padding=1)
self.conv2 = nn.Conv2d(32, 64, kernel_size=4, stride=2, padding=1)
self.conv3 = nn.Conv2d(64, 128, kernel_size=4, stride=2, padding=1)
self.fc = nn.Linear(128 * 8 * 8, 256) # 入力画像サイズ64x64を想定
def forward(self, x):
# x: (Batch, Seq, Chan, H, W) -> (Batch*Seq, Chan, H, W)
# CNNは時系列情報を扱わないため、バッチ次元とシーケンス次元をマージして処理
b, s, c, h, w = x.size()
x = x.view(b * s, c, h, w)
x = F.relu(self.conv1(x))
x = F.relu(self.conv2(x))
x = F.relu(self.conv3(x))
x = x.view(x.size(0), -1)
x = self.fc(x)
# LSTMに入力するため、シーケンス次元を復元 (Batch, Seq, Feature)
return x.view(b, s, -1)
class VAE_LSTM(nn.Module):
def __init__(self, in_channels=4, latent_dim=32, hidden_dim=128):
super().__init__()
# RGB(3) + LiDAR Depth(1) = 4 channels
self.encoder_cnn = ConvEncoder(in_channels)
self.encoder_lstm = nn.LSTM(256, hidden_dim, batch_first=True)
# 潜在空間への射影
self.fc_mu = nn.Linear(hidden_dim, latent_dim)
self.fc_logvar = nn.Linear(hidden_dim, latent_dim)
self.decoder_input = nn.Linear(latent_dim, hidden_dim)
self.decoder_lstm = nn.LSTM(hidden_dim, 256, batch_first=True)
# Decoder CNN (Transposed Conv) は紙面の都合上省略しますが、Encoderの逆操作を定義
# self.decoder_cnn = ConvDecoder(...)
def reparameterize(self, mu, logvar):
# VAEの核心：確率的勾配降下法を適用可能にするトリック
std = torch.exp(0.5 * logvar)
eps = torch.randn_like(std)
return mu + eps * std
def forward(self, x):
# 1. Encode Spatial (空間特徴)
features = self.encoder_cnn(x)
# 2. Encode Temporal (時間特徴)
_, (h_n, _) = self.encoder_lstm(features)
# LSTMの最後の隠れ層状態を使用
h_n = h_n[-1]
# 3. Latent Space (潜在空間)
mu = self.fc_mu(h_n)
logvar = self.fc_logvar(h_n)
z = self.reparameterize(mu, logvar)
# 4. Decode Temporal
# 潜在ベクトルzから全シーケンスを復元
# 実運用では推論速度向上のため、ここを軽量化する工夫も有効です
z_expanded = self.decoder_input(z).unsqueeze(1).repeat(1, x.size(1), 1)
lstm_out, _ = self.decoder_lstm(z_expanded)
# 5. Decode Spatial
# recon_x = self.decoder_cnn(lstm_out)
# ※ここではダミー出力としています
recon_x = torch.zeros_like(x)
return recon_x, mu, logvar
損失関数（再構成誤差＋KL情報量）の設計
VAEの学習における損失関数は、入力データをどれだけ正確に復元できたかを示す再構成誤差（Reconstruction Loss）と、潜在変数の分布が正規分布にどれだけ近いかを示すKLダイバージェンス（Kullback-Leibler Divergence）の和で定義されます。
def loss_function(recon_x, x, mu, logvar):
# 再構成誤差: MSE (Mean Squared Error)
# 画像データの復元にはMSEが一般的ですが、二値画像の場合はBCEを使用することもあります
MSE = F.mse_loss(recon_x, x, reduction='sum')
# KLダイバージェンス
# 公式: -0.5 * sum(1 + log(sigma^2) - mu^2 - sigma^2)
KLD = -0.5 * torch.sum(1 + logvar - mu.pow(2) - logvar.exp())
# ベータVAEのようにKLDに重み係数を掛けてバランス調整する場合もあります
return MSE + KLD
異常検知の推論フェーズでは、このMSEの値そのものを「異常スコア」として利用します。正常なデータ（学習済みパターン）であればMSEは小さく収束し、異常（センサーのノイズ、欠損、未知の障害物など）が発生した瞬間にMSEが急激に跳ね上がります。この特性を利用して定量的な閾値判定を行います。
正常走行データを用いたモデル学習プロセス
学習プロセスは標準的なPyTorchのループと同様ですが、異常検知モデル特有の注意点があります。ポイントは「過学習を防ぐこと」ではなく、「正常データの特徴だけを過剰なほど正確に学習させること」です。
異常データを含まない「正常データのみ」で学習させることで、モデルは正常な状態しか再現できなくなります。その結果、異常データが入力された際に再構成に失敗し、高い異常スコアが出力されるというメカニズムです。Validation Lossが下がらなくなるまで十分に学習させてください。
また、マルチモーダルセンサー（RGBカメラ＋LiDARなど）を扱う場合、データの前処理が極めて重要です。
RGB画像（0-255）とDepth画像（メートル単位など）のスケールが異なると、Lossの計算において値の大きいデータが支配的になり、もう一方のセンサー情報が無視されてしまいます。必ず0-1または-1~1への正規化（Normalization）を厳密に行ってください。これは製造現場のデータ分析において最も見落とされがちなポイントの一つです。
4. エッジデバイスへの最適化とデプロイ
研究室のGPUサーバーで動くだけでは意味がありません。車載システムやAGV（NVIDIA Jetson AGX Orinなど）で、限られたリソース内でリアルタイムに動作させる必要があります。ここでは、PyTorchモデルをTensorRTエンジンに変換し、推論を高速化する手順を解説します。
ONNX形式へのモデル変換と検証
TensorRTへ移行するための中間表現として、まずはONNX（Open Neural Network Exchange）形式へエクスポートします。
# 学習済みモデルをロード
model.load_state_dict(torch.load("vae_lstm.pth"))
model.eval()
# ダミー入力作成 (Batch, Seq, Channel, H, W)
dummy_input = torch.randn(1, 10, 4, 64, 64).cuda()
# ONNXへエクスポート
torch.onnx.export(
model,
dummy_input,
"vae_lstm.onnx",
export_params=True,
opset_version=13,
do_constant_folding=True,
input_names=['input'],
output_names=['recon', 'mu', 'logvar'],
dynamic_axes={'input': {0: 'batch_size'}, 'recon': {0: 'batch_size'}}
)
エクスポート後は、onnx-simplifierなどのツールを使ってグラフを最適化しておくことを推奨します。
NVIDIA TensorRTによる推論高速化と量子化（INT8）
TensorRTは、計算グラフの最適化（レイヤー統合など）や、カーネルの自動チューニングを行い、NVIDIA GPU上での推論を劇的に高速化します。
特に効果が大きいのが量子化です。通常、モデルはFP32（32ビット浮動小数点）で学習されますが、これをFP16（半精度）やINT8（8ビット整数）に変換することで、精度をほぼ維持したまま速度を数倍にし、メモリ使用量を削減できます。
INT8量子化を行う場合、データの分布（ダイナミックレンジ）を計測するための「キャリブレーション」が必要です。
trtexecコマンドによる変換例（FP16の場合）:
/usr/src/tensorrt/bin/trtexec \
--onnx=vae_lstm.onnx \
--saveEngine=vae_lstm_fp16.trt \
--fp16 \
--workspace=4096
これで .trt エンジンファイルが生成されます。
Jetson AGX Orinへのデプロイ手順
実機上では、Pythonのtensorrtライブラリ、あるいはC++ APIを用いて推論エンジンをロードします。Pythonの場合、PyTorchのデータローダー周りをそのまま流用できるため、プロトタイピングには便利です。
しかし、極限までレイテンシを削るならC++での実装が望ましいでしょう。JetsonではCPUとGPUがメモリを共有しているため、ゼロコピー転送などを活用することで、メモリ転送のオーバーヘッドを最小化できます。
5. システム統合と実車運用に向けた検証
モデルが完成し、高速化もできました。最後はこれを自動運転システム全体（ROS 2環境）に組み込みます。
ROS 2ノードとしての異常検知モジュール化
異常検知システムは、独立したROS 2ノードとして実装します。MES（製造実行システム）などとの連携を見据え、データフローを明確にしておくことが重要です。
- Subscribe:
/camera/image_raw,/lidar/points - Publish:
/diagnostics/sensor_anomaly_score(Float32)
このノード内部で、データの同期、前処理、TensorRTによる推論、スコア算出を行います。
# 概念的なROS 2ノード構造
class AnomalyDetector(Node):
def __init__(self):
super().__init__('anomaly_detector')
# メッセージフィルタによる同期サブスクライバー
self.sub_img = message_filters.Subscriber(self, Image, '/camera')
self.sub_lidar = message_filters.Subscriber(self, PointCloud2, '/lidar')
self.ts = message_filters.ApproximateTimeSynchronizer(
[self.sub_img, self.sub_lidar], 10, 0.1)
self.ts.registerCallback(self.callback)
# TensorRTエンジンのロード
self.engine = load_engine("vae_lstm_fp16.trt")
def callback(self, img_msg, lidar_msg):
# 1. データ変換 & 前処理
# 2. 推論実行
# 3. 再構成誤差(MSE)計算
# 4. 閾値判定 & パブリッシュ
pass
異常発生時のフェイルセーフロジック（MRM）連携
異常スコアが出力された後、システムはどう動くべきでしょうか？
単に「異常です」とログを吐くだけでは意味がありません。スコアが一定の閾値を超えた場合、MRM（Minimal Risk Maneuver：最小リスク動作）への移行トリガーを発行する必要があります。
- レベル1（軽微）: センサーの一時的なノイズの可能性。フィルタリングで様子を見る。
- レベル2（中度）: 特定センサーの信頼度を下げる。例えばカメラ異常なら、LiDARと地図情報主体の制御に切り替える（Degradation Mode）。
- レベル3（重度）: 継続的な高スコア。安全な路肩への退避行動（MRM）を開始する。
この閾値設定こそが、現場での調整（キャリブレーション）が最も必要な部分です。実車テストだけでなく、シミュレータ（CarlaやLGSVL）を用いて、意図的にセンサーにノイズを乗せたり欠損させたりするストレステストを行い、閾値を追い込んでいきます。
シミュレータを用いたストレステスト
実車で故障を再現するのは危険ですが、シミュレータなら「カメラレンズに泥がついた状態」や「LiDARの一部が機能停止した状態」を自由に作り出せます。デジタルツイン環境を活用し、あらゆるパターンの異常に対してモデルが正しく高スコアを出すか検証することが、安全担保への近道です。
まとめ：AIを「魔法」から「信頼できる部品」へ
ここまで、マルチモーダルAIを用いたセンサー異常検知システムの構築について解説してきました。
- アーキテクチャ: 正常データのみで学習可能なVAE-LSTMを採用し、未知の異常に対応。
- データ: マルチモーダル（LiDAR+カメラ）の同期と前処理が精度の鍵。
- 実装: PyTorchでのモデル構築から、再構成誤差による異常判定ロジックの実装。
- 最適化: TensorRTによる量子化と高速化で、エッジデバイスでのリアルタイム動作を実現。
- 統合: ROS 2ノード化とフェイルセーフ設計によるシステム全体への組み込み。
AIによる異常検知は、もはや実験室の技術ではありません。適切に設計・実装すれば、従来のルールベースでは防げなかったリスクをカバーする、強力な「安全装置」となります。
しかし、実運用においては「誤検知をどう減らすか」「モデルの更新サイクルをどうするか（MLOps）」といった運用課題が必ず出てきます。特に閾値の調整や、車種・環境ごとのモデルチューニングは一筋縄ではいきません。
実運用において「誤検知が減らない」「エッジへの実装でパフォーマンスが出ない」といった課題に直面した場合は、専門家に相談し、センサー構成やシステム要件に合わせた具体的な解決策を検討することをおすすめします。まずは現状の課題を整理し、小さく始めて成果を可視化しながら、段階的にスケールアップしていくアプローチが、確実な生産性向上と品質改善への近道となります。
