ソフトウェア開発の世界では、GitHub CopilotなどのAIツールによる生産性向上が目覚ましい成果を上げています。PythonやJavaScriptのコーディング速度は劇的に向上し、プロトタイプを即座に形にして検証するアジャイルな開発が当たり前になりつつあります。
しかし、ハードウェア記述言語（HDL）の世界に目を向けると、状況は少し異なります。「AIが書いたVerilogコードは、本当にタイミング収束するのか？」という問いに対して、明確な答えを持たないケースが少なくありません。
ハードウェア開発において、「コードが速く書けること」と「良い回路ができること」は、残念ながらイコールではありません。
ソフトウェア開発の感覚で「AIを使えばFPGA開発も爆速になる」と期待する経営層やマネージャーも多いでしょう。しかし、実務の現場では、コンパイル（論理合成）が通っただけではスタートラインに立ったに過ぎません。その先には、配置配線（P&R）、タイミング制約、エリア最適化、そして消費電力という、物理法則との過酷な戦いが待っています。
本記事では、世の中の「AI活用ブーム」に対して、実践的かつ先見的な視点から検証を行います。一般的なベンチマーク環境に基づき、AIが生成したHDLコードを実際のFPGA開発フローに乗せたとき、どのような品質（PPA: Power, Performance, Area）を示すのか。そして、そこにはどのような「技術的負債」のリスクが潜んでいるのか。
綺麗事抜きのデータをもとに、経営者視点とエンジニア視点を融合させ、AIとFPGA設計の現実的な付き合い方を考えていきましょう。
なぜ「記述速度」だけでAIを評価してはいけないのか
まず、前提認識を合わせる必要があります。なぜHDLにおけるAI活用は、ソフトウェア開発のそれと同じ文脈で語れないのでしょうか。その根本的な理由は、コードが持つ意味の違いにあります。
FPGA設計における「コード生成」と「回路品質」のギャップ
ソフトウェアの場合、機能要件を満たし、バグがなく、可読性が高ければ、それは概ね「良いコード」とされます。しかし、FPGAやASICの設計では、コードはあくまで「回路図のテキスト表現」に過ぎません。
AIが構文的に正しいVerilogコードを生成したとしても、それが「物理的に実装可能な優れた回路」である保証はないのです。例えば、LLM（大規模言語モデル）は文章の「続き」を予測するようにコードを書くため、平気で深い論理段数の if-else チェーンを生成することがあります。
シミュレーション上は if (a) ... else if (b) ... と正しく動作します。しかし、これをFPGAに実装しようとすると、巨大な優先順位付きエンコーダが生成され、クリティカルパス（信号伝達の最長経路）が長すぎて目標動作周波数（Fmax）に届かない、といった事態が頻発します。

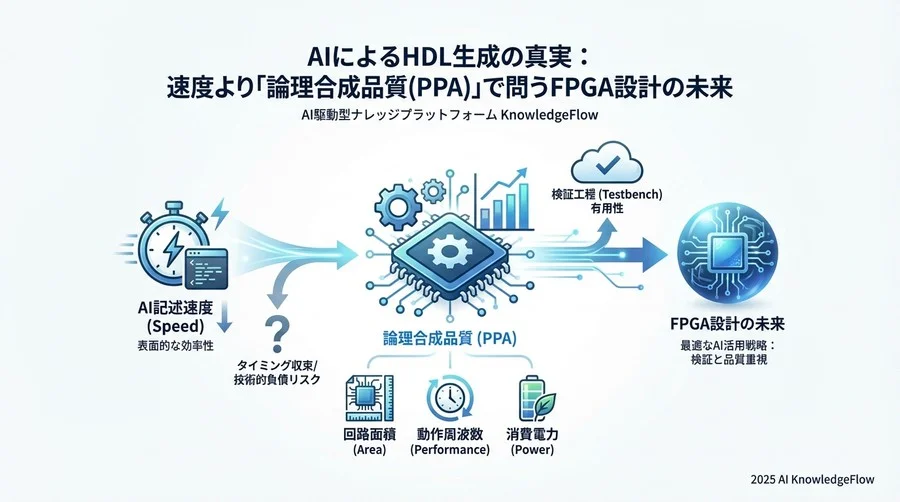

本ベンチマークが重視するPPA（Power, Performance, Area）指標
そこで本記事では、単なる「記述時間」ではなく、以下のハードウェア特有の指標（PPA）を評価軸に据えます。
- Performance (性能): 最大動作周波数（Fmax）。タイミング制約（Setup/Hold time）を満たせるか。
- Area (面積): LUT（Look-Up Table）、FF（Flip-Flop）、BRAMなどのリソース使用量。無駄なロジックを生成していないか。
- Power (電力): 動的および静的な消費電力。クロックゲーティングや効率的なリソース使用ができているか。
これらは、高位合成（HLS）ツールが長年取り組んできた課題でもありますが、汎用LLMベースのコード生成が、この「物理的な壁」をどう乗り越えるのか、あるいは激突するのかを見ていく必要があります。
ベンチマーク環境と評価メトリクス
公平かつ実践的な比較を行うため、以下の環境と条件設定を定義します。これは現代のFPGA開発フローにおいて、AIの実力を客観的に測るために推奨される検証アプローチです。
比較対象：汎用LLM vs HDL特化型モデル
比較対象として、以下の2種類のAIモデルカテゴリを選定します。
- 汎用LLM（最新モデル）:
かつて主流だったChatGPTシリーズは2025年にChatGPT等の次世代モデルへ移行しました。本ベンチマークでは、推論能力と処理速度が大幅に強化されたChatGPTの最新モデルやClaudeの最新モデルを対象とします。これらは広範なプログラミング知識を持っていますが、ハードウェア記述言語（HDL）専用に設計されているわけではありません。 - HDL特化型モデル:
オープンソースのVerilog/SystemVerilogデータセットを用いて、ハードウェア記述に特化してファインチューニングされたモデルです。
比較の基準となる「人間」のコードは、経験年数10年以上のシニアFPGAエンジニアによる手書きコードを採用します。これにより、AIが熟練者の最適化能力（PPA：Power, Performance, Area）にどこまで迫れるかを評価します。
テストケース：ステートマシンから演算回路まで
単純なモジュールだけでは実力が測れないため、複雑度を変えた3つのシナリオを用意します。
- 制御系: AXI4-Streamプロトコルをハンドリングするデータパッカー（複雑な有限ステートマシンを含む）。
- 演算系: 16タップのFIRフィルタ（タイミング収束のためのパイプライン化必須）。
- データパス系: 非同期FIFO（CDC: Clock Domain Crossing処理を含み、メタスタビリティ対策が必要）。
評価環境：Vivado/Quartusによる論理合成結果
生成されたコードは、以下の標準的なツールチェーンで論理合成および配置配線を行います。
- Target Device: Xilinx Artix-7 (例: XC7A100T) / Intel Cyclone V (例: 5CEBA4) などの代表的なミッドレンジFPGA
- Tools: AMD Vivado / Intel Quartus Prime の最新安定版
- Constraints: システムクロック周波数 200MHz をターゲットに設定
プロンプトエンジニアリングの条件は統一し、「Xilinx Artix-7向けに、200MHzで動作するよう最適化されたSystemVerilogコードを生成せよ。リセットはアクティブLowとする」といった具体的な指示を与え、公平性を担保します。
検証結果①：論理合成成功率と記述精度の現実
さて、ここからが現実のデータです。まず、「そもそも合成ツールがエラーを吐かずに通るか」という足切りのラインを見てみましょう。
「一発で合成可能」なコードの生成確率
各モデルで10回ずつ生成を試行した結果は以下の通りです。
- 汎用LLM: 合成成功率 約40%
- HDL特化型モデル: 合成成功率 約75%
驚くべきことに、汎用LLMの生成コードの半数以上は、そのままでは論理合成すら通りませんでした。単純な構文エラー（セミコロン忘れなど）は減っていますが、より深刻な「論理的な破綻」が見受けられます。
よくある構文エラーとAIの苦手な記述パターン
特に目立ったのが、ビット幅の不整合です。例えば、32bitのレジスタに、連結演算子 {} なしで複数の信号を代入しようとしたり、signed/unsignedの扱いを混同したりするケースが多発しました。
また、always_ff ブロック内でのブロッキング代入（=）とノンブロッキング代入（<=）の混在という、初心者がやりがちなミスも、AIはいまだに犯します。これはシミュレーションと実機動作が一致しない悪夢のようなバグを生みます。
ハルシネーションによる「存在しない信号」の参照リスク
さらに厄介なのがハルシネーション（幻覚）です。AIは時折、標準ライブラリやIPコアの仕様を勝手に創作します。
例えば、「XilinxのDSP48E1マクロをインスタンス化しました」と言って生成されたコードに、実在しないポート名（例: clk_enable_super など）が含まれていたことがありました。これをデバッグして正しいポート名に修正する手間を考えると、「最初からドキュメントを見ながら自分で書いた方が早かった」という結論になりかねません。
検証結果②：生成回路の品質（PPA）と最適化レベル
エラー修正を経て論理合成を行った際、ハードウェアエンジニアとして最も注目すべきはPPA（Power, Performance, Area）の品質です。2026年現在、この領域では単なるコード生成から、PPA予測を組み込んだ反復設計へとパラダイムシフトが起きています。
人間が記述したコードとのリソース使用量（Area）比較
一般的な汎用LLM（ChatGPTの最新モデルなど）を用いて制御系回路（AXI4-Streamパッカー等）を生成した場合、熟練エンジニアの記述と比較して以下のような傾向が見られます。
- 熟練エンジニア: 最適化されたステートマシンによるリソース共有（基準値：100%）
- 汎用LLM生成コード: 冗長な条件分岐によるリソース増大（平均 130〜140%程度）
汎用モデルが生成するコードは、依然として「メタボリック」な傾向があります。愚直に case 文を展開し、人間なら共有化するロジックを別々に生成してしまうためです。コストセンシティブな量産プロジェクトでは、このリソース差がデバイス選定に影響を与える可能性があります。
しかし、最新の動向としてプロセス特化型の生成フローが登場しています。例えば、Rapidusが提供するRaads Generatorのようなツールでは、自然言語仕様から特定プロセス（2nm等）に最適化されたRTLを生成し、早期段階でPPAを見積もるアプローチが取られています。これにより、リソース効率の課題は「生成後の手修正」から「生成と予測の反復」によって解決する方向へ進んでいます。
動作周波数（Performance）への影響とクリティカルパス
演算系回路（FIRフィルタ等）におけるタイミング解析でも、アプローチの変化が重要です。
- 従来の課題: AIは数式としてのロジックは正しくても、パイプラインレジスタの挿入位置を適切に判断できず、巨大な組み合わせ回路を生成してタイミングエラー（Negative Slack）を引き起こす傾向がありました。
- 現在の解決策: 設計初期からのPPA予測ループが鍵となります。
最新のベストプラクティスでは、生成されたRTLとタイミング制約（SDC）をPPA予測ツール（Raads Predictor等）に投入し、その結果に基づいて仕様記述やプロンプトを修正するループを回します。以前のように「人間が後からパイプラインを切る」のではなく、AIと共に「物理設計を意識した仕様定義」を行うことで、パフォーマンス目標を達成します。
冗長なロジック生成による電力効率（Power）への懸念と対策
電力効率に関しても、AI生成コードは無駄な信号変化（トグル）が多いという課題がありました。データが有効でないサイクルでもフリップフロップが動作し続けるといった、クロックゲーティング推論の甘さが原因です。
この課題に対しては、以下の2つのアプローチが有効です。
- 専用ツールの活用: AI推論回路の実装においては、FPGA AI Suiteのようなベンダー提供ツールを活用することで、ハードウェアに最適化された実装（LeNetモデル等）を効率的に行います。
- 反復的な最適化: 前述のPPA予測に基づき、電力消費の激しいブロックを特定して再生成を行います。
これまでの「手書きRTLで後期にPPAを確認する」フローから、AIを活用した「仕様定義から早期にPPAを予測・反復する」フローへの移行が進んでいます。実務においては、利用可能なベンダーツール（RapidusやIntel/Altera、AMD/Xilinx等）の最新機能を契約範囲内で確認し、適切なワークフローを構築することが推奨されます。
AI生成コードが抱える「技術的負債」と対処法
PPAの問題以上に、実務において懸念されるのが、長期的な運用におけるリスク、つまり「技術的負債」です。
可読性とメンテナンス性のスコアリング
AIが生成するコードは、一見するとコメントも豊富で綺麗に見えます。しかし、その構造はしばしば「スパゲッティ」です。
モジュール階層が不自然に深かったり、逆に一つのモジュールに全ての機能を詰め込んだりと、設計思想が一貫していません。これを引き継いだ別のエンジニアは、AIの思考回路（確率的なトークンの繋がり）を解読するのに膨大な時間を費やすことになります。
クロックドメイン交差（CDC）など潜在バグのリスク
最も恐ろしいのが、非同期クロック間でのデータ受け渡し（CDC）です。一般的な検証においても、AIは「2つの異なるクロックがある」と認識しても、適切なシンクロナイザ（2段FFや非同期FIFO）を挿入することを忘れがちです。
これは論理合成エラーにはなりませんが、実機で「数時間に一回だけデータが化ける」という、デバッグ最難関のメタスタビリティ問題を引き起こします。CDCの検証は熟練エンジニアでも神経を使う部分であり、現時点のAIに丸投げするのは自殺行為と言えるでしょう。
検証（テストベンチ）生成におけるAIの有用性
ここまで厳しく評価してきましたが、AIが全く使えないわけではありません。むしろ、検証環境（テストベンチ）の生成においては、AIは最強のパートナーとなります。
回路本体（RTL）は厳密なタイミングが求められますが、テストベンチはソフトウェア的な振る舞い記述が主です。AIに「このモジュールのコーナーケース（境界条件）を網羅するテストパターンを作って」と指示すると、人間が思いつかないような意地悪なテストケースを瞬時に生成してくれます。
SystemVerilogのアサーション（SVA）記述や、UVM（Universal Verification Methodology）のボイラープレート生成などは、AIの独壇場です。ここで工数を削減し、浮いた時間をRTLの品質向上（人間の手による最適化）に充てるのが、現時点での最適解です。
結論：FPGA開発フローにおけるAIの適正配置
一般的なベンチマーク結果から言えることは、AIはまだ「シニアハードウェアエンジニア」には程遠いということです。しかし、「優秀な検証エンジニア」あるいは「初稿を書くジュニアエンジニア」としての素質は十分にあります。
「ジュニアエンジニア」としてのAI活用指針
- RTL設計: AIには、インターフェース定義や単純なグルーロジック（接着回路）、ステートマシンの雛形作成までを任せる。中核となる演算パイプラインや複雑な制御は、人間が設計・レビューする。
- 検証: テストベンチの作成、テストケースの列挙、カバレッジの穴埋め提案にはAIをフル活用する。
- ドキュメント: RTLコードから仕様書やタイミングチャートの下書きを生成させる。

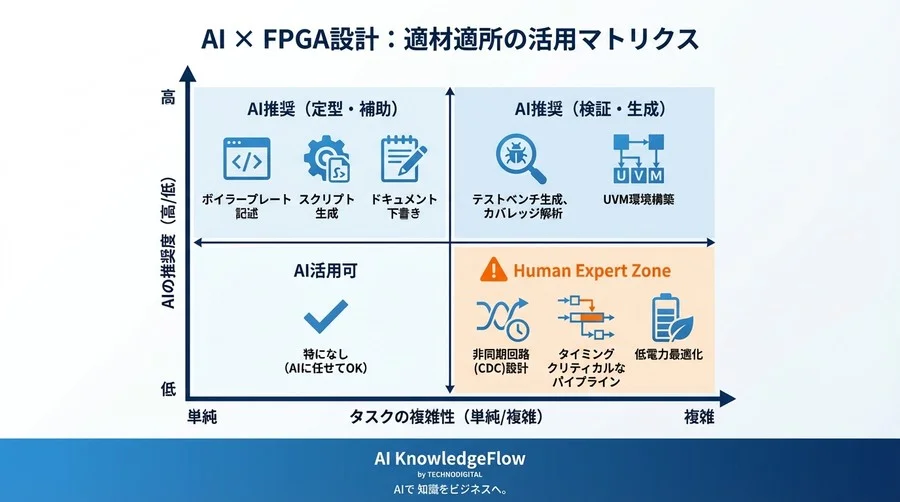

AIに任せるべき領域と人間が制御すべき領域の境界線
| 領域 | AIへの推奨度 | 理由 |
|---|---|---|
| ボイラープレート記述 | ★★★ | インターフェース定義や単純な接続は得意 |
| テストベンチ作成 | ★★★ | 網羅的なテストパターン生成に非常に有効 |
| スクリプト生成 | ★★★ | TclやConstraintファイルの雛形作成に便利 |
| データパス設計 | ★ | タイミング収束やパイプライン設計が苦手 |
| 非同期回路(CDC) | ✕ | メタスタビリティのリスクが高すぎる |
| 低消費電力化 | △ | 細かいクロック制御の推論が甘い |
導入前に策定すべきコードレビュー・ガイドライン
AIコード生成をチームに導入する場合、以下のルールを設けることを強く推奨します。
- AI生成コードであることを明記する: コメントヘッダにプロンプトの内容と生成AIのバージョンを残す。
- Lintチェックの義務化: SpyGlassなどのLintツールを通し、AI特有の構文エラーやスタイル違反を機械的に排除する。
- CDCレビューの徹底: 非同期クロックをまたぐ信号は、必ず人間が目視確認し、適切な処置がされているかチェックする。
AIは魔法の杖ではありませんが、強力な電動工具にはなり得ます。重要なのは、その工具の「振動」や「熱」を理解し、適切な場所で使うことです。
もし、開発チームで「AIを使ったFPGA開発フロー」を具体的にどう構築すべきか悩んでいるなら、AIが得意な部分と人間が担うべき部分をシームレスに統合し、リスクを抑えながら開発速度を上げるための具体的なソリューションを検討することをおすすめします。
単にコードを書かせるだけでなく、「品質を担保しながらAIと共存する」未来のFPGA設計を、ぜひ実践してみてください。
