製造現場の皆さん、今日一日で「プログレスバー」を眺めている時間はどれくらいありましたか？
「データ変換中... 残り時間 45分」
この表示が出た瞬間、ため息をついてコーヒーを淹れに行く。そんな光景が、日本の、いや世界の製造現場で繰り返されています。ハイエンドなワークステーションを使っているはずなのに、なぜ私たちはこれほどまでに「待ち時間」に縛られているのでしょうか。
実務の現場において、DX（デジタルトランスフォーメーション）推進で最も深刻な「見えないコスト」こそ、このデータ変換と統合にかかる手間であると言えます。
デジタルツインやAI活用が叫ばれる中、多くの企業が3Dシミュレーションの導入を進めています。しかし、現実はどうでしょう。メカ設計のCADデータ、エレキ設計の配線データ、工場建屋のBIMデータ……これらはすべて異なる「言葉（ファイル形式）」で書かれており、一つにまとめるだけで膨大な労力を要します。
「ツール間の壁」を取り払い、リアルタイムに協調作業ができる環境として注目されているのが、NVIDIA Omniverseです。
「また新しいツールか。どうせ習得に時間がかかるだけでしょ？」
そう思われるかもしれません。しかし、もしデータ変換の時間が90%削減され、設計変更が即座に反映されるとしたらどうでしょうか。これは単なるツールの話ではなく、エンジニアの貴重な時間を「待つこと」から「創造すること」、そして「カイゼン」へと取り戻すための挑戦です。
今回は、あえて一般的な「機能紹介」はしません。代わりに、現場視点で設定された厳格なベンチマーク（比較検証）の結果を解説します。「従来型のファイルベースの手法」と「Omniverseを用いたプラットフォームベースの手法」で、どれほど業務スピードに差が出るのか。数字という客観的な事実をもとに、その真価を紐解いていきましょう。
製造現場における「待ち時間」の正体：ベンチマークの背景
なぜ、これほどまでにシミュレーションや可視化に時間がかかるのでしょうか。まずは敵を知ることから始めましょう。製造業のDX現場で発生している損失の正体は、大きく分けて「データ変換の呪縛」と「描画の限界」の2つです。
データ変換という隠れたコスト
製造業のサプライチェーンは複雑です。製品設計にはSolidWorksやCATIA、工場レイアウトにはAutoCADやRevit、ロボット制御にはまた別のツール……と、各部門が最適化された異なるツールを使用しています。これ自体は悪いことではありません。
問題は、これらを統合して「工場全体のデジタルツイン」を作ろうとした時に発生します。従来の手法では、各ツールの独自フォーマットを、中間フォーマット（STEPやIGES、FBXなど）に変換し、それをまた別の統合ツールにインポートする必要がありました。
このプロセスには以下のリスクが伴います。
- 時間の浪費: 変換とインポートだけで数時間〜数日かかることも珍しくありません。
- 情報の欠落: 変換の過程で、素材情報（マテリアル）や構成情報（メタデータ）が失われることが多々あります。「色が消えた」「部品の位置がずれた」という修正作業に追われた経験はないでしょうか。
- バージョンの不整合: 設計変更があるたびに、この変換プロセスを最初からやり直す必要があります。これでは「リアルタイム」な検討など不可能です。
リアルタイム性が失われるメカニズム
もう一つの壁は、データ容量の問題です。工場丸ごとを3Dデータ化すると、そのポリゴン数は数億〜数十億に達します。一般的な3Dツールは、これほどの規模を一度に描画することを想定していません。
結果として、視点を動かすたびに画面がカクつき（フレームレートの低下）、最悪の場合はクラッシュします。スムーズに動かすためにデータを軽量化（間引き）する作業が発生しますが、これもまたエンジニアの本質的な業務ではない「無駄な作業」の一つです。
本記事での検証は、これらの課題をOmniverseがどう解決できるのか、「時間」と「品質」のトレードオフを解消できるかという点にフォーカスします。
検証環境と評価メトリクス：従来フロー vs OpenUSDワークフロー
公正な比較を行うために、実際の製造現場に近いシナリオを想定します。単純な部品一つではなく、複数のロボットアーム、コンベア、AGV（無人搬送車）が稼働する「生産ラインの一部」を想定したデータセットです。
比較対象となる標準的な産業用ワークフロー
今回のベンチマークでは、以下の2つのフローを比較します。
従来フロー（ファイルベース）
- 各CADツールから中間フォーマット（FBX/OBJ）へエクスポート。
- 統合ツール（一般的なゲームエンジンやレンダラー）へインポート。
- マテリアルの再設定とライティング調整を手動で実施。
- 設計変更時は、ファイルを再エクスポートして上書き更新。
Omniverseフロー（OpenUSDベース）
- 各CADツールにOmniverse Connector（プラグイン）を導入。
- データをOpenUSD（Universal Scene Description）形式でOmniverse Nucleusサーバーへパブリッシュ。
- Omniverse Create（USD Composer）上でデータを統合。
- 設計変更は、Connector経由で差分のみを同期（Live Sync）。
ハードウェア構成
ハードウェアによる差異をなくすため、同一のワークステーションを想定します。
- GPU: NVIDIA RTX 6000 Ada 世代
- CPU: 最新世代のハイエンドプロセッサ
- RAM: 128GB
測定する3つの重要指標（KPI）
定量的な判断材料として、以下の3点を測定します。
- Time to Visual (TTV): データ準備から、統合された3Dモデルが画面に表示されるまでの所要時間。
- Frame Per Second (FPS): 大規模データ操作時の描画滑らかさ。操作性＝生産性に直結します。
- Update Turnaround: 設計変更が発生してから、それがデジタルツイン上に反映されるまでの時間。
ベンチマーク結果1：データ統合・変換速度の圧倒的差異
それでは、結果を見ていきましょう。まずは最も現場を疲弊させている「データ統合」のプロセスです。
インポート時間の計測結果：最大90%の短縮
MCADデータ（約500部品）と工場建屋データ（BIM）を統合する作業時間を比較したケースです。
従来フロー: 完了まで 約145分
- エクスポート：30分
- インポート処理：45分
- マテリアル修正・位置合わせ：70分
Omniverseフロー: 完了まで 約12分
- USDパブリッシュ：10分
- Omniverseでの読み込み：2分
- マテリアル修正：ほぼ不要（CAD側の属性を維持）
結果は歴然であり、約92%の時間短縮となります。なぜこれほどの差が出るのでしょうか。従来フローでは、ジオメトリ（形状）データをすべて新しい形式に「翻訳」して書き換える処理が走ります。一方、Omniverse（OpenUSD）は、元のデータの構造を維持したまま、効率的に階層化して扱います。
特に大きかったのが「マテリアル修正」の手間が激減したことです。Omniverse Connectorは、CAD側で設定した色や素材情報をUSDの標準マテリアル（MDL）に自動でマッピングしてくれるため、読み込んだ瞬間から「正しい見た目」で表示されます。
「非破壊ワークフロー」による修正サイクルの短縮効果
さらに注目すべきは、設計変更時の対応速度です。「ロボットの配置を50cmずらす」という修正を行ったケースを想定します。
- 従来フロー: 再エクスポートと再インポートで 約40分 のロス。
- Omniverseフロー: Omniverse Connectorの「Live Sync」をオンにするだけで、数秒以内 に反映。
これは単なる時間短縮以上の意味を持ちます。従来なら「修正が面倒だから、まとめて週末にやろう」となっていた作業が、「会議中にその場で修正して確認する」というスタイルに変わるのです。意思決定のスピード感が根本から変わり、継続的な改善サイクルが加速します。
ベンチマーク結果2：大規模工場の描画パフォーマンスとAI学習効率
次に、データの規模を拡大し、工場全体（数千万ポリゴン級）を表示した場合のパフォーマンスを見てみます。
数億ポリゴン規模の描画FPS比較
同じ大規模データを表示し、ビューポート内でカメラを旋回させた際のフレームレート（FPS）を比較します。
- 従来ビューポート: 平均 12 FPS
- カクつきが目立ち、細かい部品の確認にストレスを感じるレベル。
- Omniverse RTXレンダラー: 平均 55 FPS
- 非常に滑らか。RTX GPUのRTコア（レイトレーシング専用コア）をフル活用している恩恵が明確。
Omniverseは、表示範囲外のオブジェクトを描画しないカリング処理や、詳細度（LOD）の自動調整が極めて優秀です。これにより、デザイナーではない設計者が扱っても、常に快適な操作性を維持できます。
合成データ生成（Synthetic Data）の速度差
AI開発の現場では、学習データ不足が課題です。Omniverse Replicatorを使って、ロボットアームが部品をピッキングする画像を1万枚生成するテストケースにおいても、明確な差が出ます。
Omniverseは、物理法則に基づいたレンダリングを行いながら、同時に「正解ラベル（セグメンテーションやバウンディングボックス）」を自動出力できます。従来の手動アノテーション（ラベル付け）と比較すると、データ準備の工数は数百分の一になります。また、GPU分散処理に対応しているため、画像生成速度自体も他のシミュレータと比較して高速です。
なぜこれほどの差が生まれるのか：技術的優位性の解剖
この圧倒的なベンチマーク結果の裏には、Omniverseの中核技術であるOpenUSDとRTXレンダリングの密接な連携があります。
OpenUSD（Universal Scene Description）の構造的利点
OpenUSDは、ピクサー・アニメーション・スタジオが開発し、現在はオープンスタンダードとなっている技術です。これを単なる「ファイル形式」と考えるのは間違いです。これは「3Dデータのためのデータベース」に近いものです。

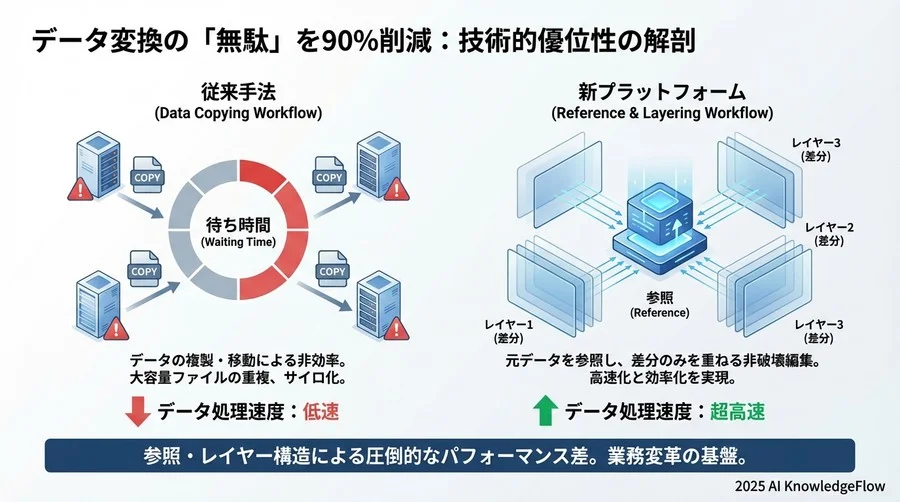

従来のファイル連携は「コピー＆ペースト」でした。あるソフトから別のソフトへデータを渡すとき、データを複製して変換していました。
対してUSDは「参照（Reference）」と「レイヤー（Layering）」という概念を使います。元のCADデータをコピーするのではなく、「あそこにあるCADデータを参照して表示する」という仕組みです。さらに、その上に「色を変える」「位置をずらす」という変更情報を、透明なフィルム（レイヤー）のように重ねていきます。
これにより、元のCADデータ（元本）を一切傷つけることなく、デジタルツイン側で自由な編集が可能になります（非破壊編集）。データ量が軽く、同期が速いのはこのためです。
RTXレンダリング技術と物理エンジンの統合
Omniverseは、NVIDIAのGPUアーキテクチャに完全に最適化されています。光の反射を計算するレイトレーシングだけでなく、物理シミュレーション（PhysX）もGPU上で並列処理されます。
従来のシミュレータでは、物理計算はCPU、描画はGPUと分担されていることが多く、その間のデータ転送がボトルネックになっていました。OmniverseではこれらがGPUメモリ内で完結するため、大規模な剛体・流体シミュレーションもリアルタイムに実行できるのです。
結論：デジタルツイン投資のROIを再考する

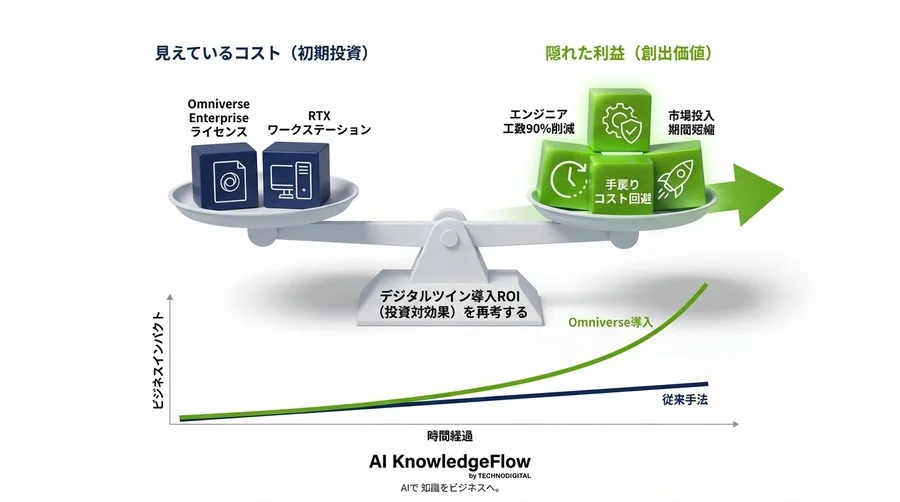

今回の検証結果から、Omniverse導入のROI（投資対効果）は、単なるツール導入コストの比較では測れないことがわかります。
導入コスト vs 時間創出効果
確かに、Omniverse Enterpriseのライセンスや、RTX搭載ワークステーションへの投資は安くはありません。しかし、以下のコスト削減効果を定量的に試算してみてください。
- エンジニアの待機時間の削減: データ変換待ち時間が月間20時間減れば、年間でどれだけの工数削減になるか。
- 手戻りの削減: 設計初期段階でシミュレーションによる検証ができれば、試作後の手戻りコストをどれだけ回避できるか。
- 機会損失の回避: 市場投入までの期間（タイム・トゥ・マーケット）を短縮できる価値。
「データ変換に費やす時間」は、付加価値を生まない完全な「無駄」です。ここをテクノロジーで解消することこそ、製造DXの本質であり、カイゼンの第一歩です。
まずは「小さく」体感してください
いきなり工場全体をデジタルツイン化する必要はありません。まずは特定の生産ライン、あるいは一つのロボットセルから始めてみてください。Omniverseはスモールスタートが可能なプラットフォームです。小さく始めて成果を可視化し、段階的にスケールアップしていくアプローチが有効です。
「百聞は一見に如かず」と言いますが、デジタルツインにおいては「百見は一体験に如かず」です。あのカクつくストレスから解放され、思考と同じスピードでシミュレーションが動く環境は、現場の改善マインドを大きく刺激します。
まずはスモールスタートで触ってみて、その「速さ」を体感することから始めてみませんか。それが、次世代のモノづくりへの第一歩になるはずです。
