「もっと右、いや、その赤い方の部品をそっと取って」。人間であれば直感的に理解できるこのような指示も、従来の産業用ロボットにはそのままでは通用しません。厳密な座標指定とティーチングを前提とする従来のアーム制御は、多品種少量生産や非定型作業が求められる現場において限界を迎えつつあります。
画像認識と自然言語処理を統合し、画像(Vision)と言語(Language)から直接動作(Action)を生成するVLA(Vision-Language-Action)モデルの登場により、この状況は大きく変わりつつあります。これは単なる画像認識の枠を超え、システムが「文脈」を理解し、自律的に動作を決定する新たなアプローチです。
「このような高度なシステムは、大規模な開発体制を持つ組織でなければ構築できないのではないか」と考える方も多いかもしれません。しかし実際には、オープンソースのVLAモデルと適切なミドルウェア構成を活用することで、一般的なワークステーション上でも十分にシステム開発が可能です。
本記事では、理論的な詳細よりも実用性を重視し、「すぐに開発環境を構築できる」ことに焦点を当てた実装ガイドを解説します。ROS2とDockerをベースとした、データ分析とシステム開発の観点からマルチモーダル制御の基礎を構築する手順を紹介します。
マルチモーダル制御で実現する「自律型」産業用アームのセットアップ概要
なぜ今、VLA(Vision-Language-Action)モデルが注目されているのでしょうか。従来のルールベース制御では、「未知の物体」や「曖昧な状況」に対応するため、設計者が膨大な条件分岐プログラム(if-thenルール)を記述する必要がありました。しかし、深層学習ベースのマルチモーダル制御を導入し、多様なデータセットを学習させることで、システムに汎用的な対応能力を獲得させることが可能になります。
本記事で目指すゴールは、単なる画像認識にとどまらず、「カメラ映像と言語指示を入力として受け取り、アームの目標軌道(または手先位置)を直接出力する推論ノード」をROS2上で稼働させることです。
なぜ従来の制御では「複雑なコンテキスト」に対応できないのか
従来の画像処理(パターンマッチング等)とロボット制御においては、以下のような直列的なパイプライン処理が一般的でした。
- 認識: カメラで物体認識(座標特定・セグメンテーション)
- 把持計画: 把持位置の決定(Grasp Planning)
- 軌道生成: 衝突回避を含む経路計算(Motion Planning)
この方式の最大の課題は、各ステップ間で「文脈(コンテキスト)」が分断され、情報が欠落してしまう点にあります。例えば、「柔らかい対象物だから崩さないように、そっと取って」という指示がある場合、従来の画像認識モジュールだけでは「柔らかさ」や「そっと」という自然言語のニュアンスを、動作パラメータ(把持力や速度)へ適切に変換することは困難です。
VLAモデルは、これらをEnd-to-End(入力から出力まで一気通貫)で処理します。視覚情報と言語情報を統合した潜在空間で推論を行うため、文脈を考慮した柔軟な動作生成が可能になります。
本ガイドで構築するシステム構成図と前提環境
今回構築する開発環境の全体像は以下の通りです。特に、急速に進化するAIフレームワークとGPUドライバの整合性には十分な注意が必要です。
ハードウェア:
- 産業用アーム: 6軸以上の垂直多関節ロボット(または協働ロボット)
- RGB-Dカメラ: 深度情報が取得可能なモデル(Intel RealSense D435i等推奨)
- ワークステーション: NVIDIA GPU搭載機
- ※ VLAモデルの学習・推論には大きなVRAM容量と演算能力が求められます。NVIDIA RTX 4090以上のハイエンドモデル、あるいは最新世代のGPU(RTX 50シリーズ等)の使用を推奨します。
ソフトウェアスタック:
- OS: Ubuntu 22.04 LTS(または使用するROS2ディストリビューションの推奨OS)
- Container: Docker + NVIDIA Container Toolkit
- Middleware: ROS2(Humble Hawksbill等の長期サポート版推奨)
- AI Framework:
- PyTorch: CUDA対応の最新版
- ※ 最新のGPUを使用する場合、PyTorchのNightlyビルドや特定のCUDAバージョン(cu12x系など)が必要になるケースがあります。必ずPyTorch公式サイトでハードウェアとの互換性を確認してください。
- Hugging Face Transformers: 最新版
- ※ モデルのアーキテクチャ定義や重みのロードに使用します。頻繁に更新されるため、公式ドキュメントを参照して最新の安定版を利用してください。
- PyTorch: CUDA対応の最新版
- VLA Model: OpenVLA (または類似のOSSモデル)
再現性を担保し、ホストOSの環境をクリーンに保つため、Dockerベースでの構築を推奨します。これにより、AIライブラリのアップデートに伴う依存関係の衝突(Dependency Hell)をコンテナ内に封じ込め、安定したシステム開発環境を維持できます。

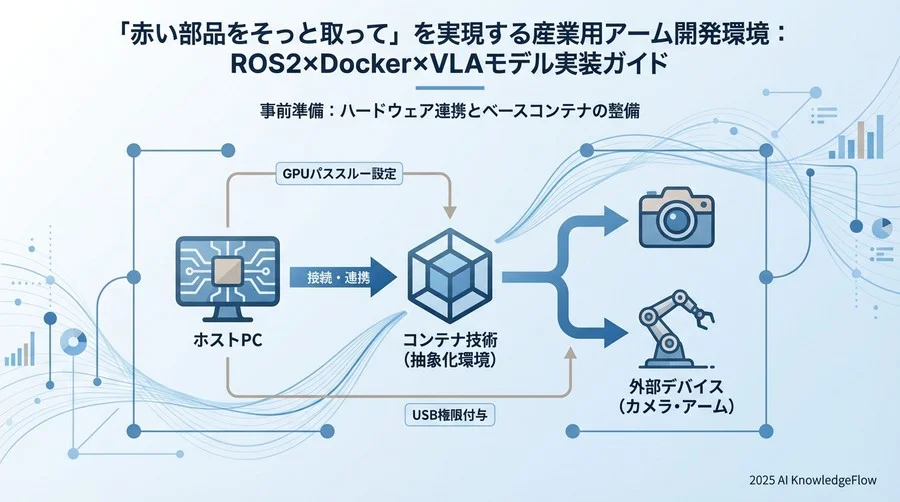

事前準備:ハードウェア連携とベースコンテナの整備
まずは基盤となる環境構築です。AIモデルを円滑に動作させるためのGPU環境と、ロボットやカメラを制御するためのデバイスアクセス権限をコンテナに付与する必要があります。特に大規模なモデルは計算リソースを多く消費するため、GPUパススルーの設定は非常に重要です。
NVIDIA Container Toolkitの導入とGPUパススルー設定
ホストマシンには、事前にDocker、NVIDIAドライバ、およびnvidia-container-toolkitをインストールしておく必要があります。これらが設定されていない場合、コンテナ内からGPUリソースにアクセスできず、モデルの推論速度が著しく低下します。
以下は、開発のベースとなるDockerfileの例です。ROS2 Humble(長期サポート版)の公式イメージをベースに、PyTorchやHugging Face Transformersなどの必要なライブラリを追加します。
# Dockerfile
FROM osrf/ros:humble-desktop-full
# 基本ツールとロボット制御用パッケージのインストール
RUN apt-get update && apt-get install -y \
python3-pip \
ros-humble-realsense2-camera \
ros-humble-moveit \
git \
wget \
&& rm -rf /var/lib/apt/lists/*
# PyTorchとAI関連ライブラリのインストール
# 【重要】ホストのCUDAドライババージョンと互換性のあるPyTorchを選択してください。
# 以下は最新の安定版をインストールする例です。詳細はPyTorch公式サイトをご確認ください。
RUN pip3 install torch torchvision torchaudio
# VLM推論に必要なライブラリ群
# transformers, accelerateはモデルロードの高速化やメモリ管理に必須です
RUN pip3 install transformers accelerate opencv-python numpy
# ROS2の環境設定
RUN echo "source /opt/ros/humble/setup.bash" >> ~/.bashrc
WORKDIR /root/ros2_ws
ROS2ベースのDockerイメージ作成と起動構成
次に、物理デバイス(GPU、深度カメラ、アームのUSB接続など)をコンテナに認識させるためのdocker-compose.ymlを作成します。特権モード(privileged: true)の利用はセキュリティ上のリスクを伴いますが、プロトタイピングの段階においては、USBデバイスの権限に関するトラブルを回避するための有効な手段となります。
# docker-compose.yml
version: '3.8'
services:
vla_dev:
build: .
image: vla_ros2:latest
container_name: vla_dev_container
network_mode: host # ROS2通信(DDS)のためにホストネットワークを使用
privileged: true # USBデバイスへのフルアクセス許可
environment:
- DISPLAY=${DISPLAY}
- QT_X11_NO_MITSHM=1
- NVIDIA_VISIBLE_DEVICES=all
- NVIDIA_DRIVER_CAPABILITIES=all
volumes:
- /tmp/.X11-unix:/tmp/.X11-unix
- ./workspace:/root/ros2_ws # ホストのディレクトリをマウントして永続化
- /dev:/dev # デバイスファイルへのアクセス
deploy:
resources:
reservations:
devices:
- driver: nvidia
count: 1
capabilities: [gpu]
command: tail -f /dev/null # コンテナを起動し続ける
これで docker-compose up -d を実行することにより、AIモデルの推論とロボット制御に必要な環境が整ったコンテナが起動します。
コンテナ内にアクセスし(docker exec -it vla_dev_container bash)、以下のコマンドを実行してGPUが正しく認識されているかを確認してください。
nvidia-smi
出力結果にGPUの情報が正常に表示されれば、モデルを稼働させる準備は完了です。

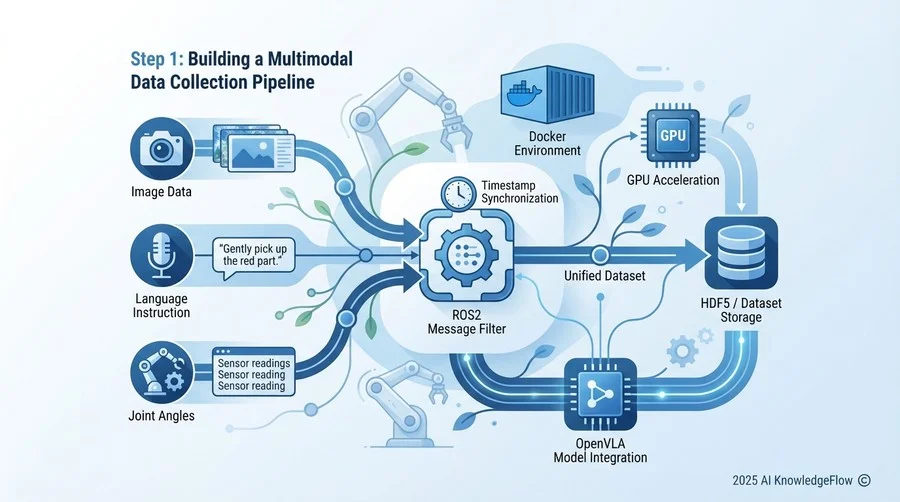

ステップ1:マルチモーダルデータ収集パイプラインの構築
モデルを稼働させる前、あるいはファインチューニングを実施するにあたり、カメラからの視覚情報、アームの状態データ、そして自然言語による指示を同期させて処理するデータ分析の基盤が必要です。
視覚データと言語プロンプトの同期処理
ROS2環境下では、異なるセンサーからのデータは非同期で送信されます。これらをAIモデルに入力するためには、タイムスタンプを同期させる処理が不可欠です。この目的には、message_filters パッケージを使用するのが一般的です。
以下に、画像データとアームの状態(関節角度など)を同期して収集するPythonノードの基本的な実装例を示します。
# data_collector_node.py
import rclpy
from rclpy.node import Node
import message_filters
from sensor_msgs.msg import Image, JointState
from std_msgs.msg import String
import cv2
from cv_bridge import CvBridge
class DataCollector(Node):
def __init__(self):
super().__init__('data_collector')
self.bridge = CvBridge()
# サブスクライバーの定義
self.image_sub = message_filters.Subscriber(self, Image, '/camera/color/image_raw')
self.joint_sub = message_filters.Subscriber(self, JointState, '/joint_states')
# テキスト指示は頻度が低いので最新のものを保持する設計にする場合が多いが
# ここでは同期の例として含める
# self.text_sub = message_filters.Subscriber(self, String, '/instruction_text')
# タイムシンクロナイザーの設定(許容誤差0.1秒)
self.ts = message_filters.ApproximateTimeSynchronizer(
[self.image_sub, self.joint_sub],
queue_size=10,
slop=0.1
)
self.ts.registerCallback(self.callback)
def callback(self, image_msg, joint_msg):
# ここにデータ保存や推論への入力処理を書く
try:
cv_image = self.bridge.imgmsg_to_cv2(image_msg, "bgr8")
current_joints = joint_msg.position
self.get_logger().info(f'Synced: Image shape {cv_image.shape}, Joints {len(current_joints)}')
# 必要に応じてデータを保存
# save_data(cv_image, current_joints)
except Exception as e:
self.get_logger().error(f'Error processing data: {e}')
def main():
rclpy.init()
node = DataCollector()
rclpy.spin(node)
node.destroy_node()
rclpy.shutdown()
このノードを実行することで、視覚情報と動作状態が紐づいたペアデータを収集できます。これは推論時の入力データとして機能するだけでなく、将来的な追加学習(Fine-tuning)のための重要なデータセットとなります。
ステップ2:VLAモデル(OpenVLA等)の統合と推論環境セットアップ
ここからは、AI開発の現場でも広く利用されているオープンソースのVLAモデル(例:OpenVLAやその派生モデル)を、ROS2ノードとしてシステムに統合する手順を解説します。
事前学習済みVLAモデルのダウンロードと配置
OpenVLAなどのモデルは、Hugging Face Transformersライブラリを通じて利用するのが一般的です。ただし、これらのモデルはパラメータ数が多く(7B〜数十Bクラス)、モデルサイズが数十GBに達するため、初回起動時のダウンロード時間とストレージ容量の確保には注意が必要です。
VRAM容量が限られている開発環境においては、bitsandbytes ライブラリなどを活用した4bit/8bit量子化(load_in_4bit=True)の適用を推奨します。これにより、推論精度を実用的な範囲に維持しつつ、メモリ使用量を大幅に削減することが可能です。
推論エンジンのデプロイとROS2ノード化
推論ノードの役割は、カメラからの画像ストリームとテキストによる言語指示を受け取り、システムが実行すべきアクション(通常は手先位置の差分や、6自由度ポーズの変化量)を推論して出力することです。
以下に、ROS2とTransformersを連携させるための概念コードを示します。
# vla_inference_node.py (概念コード)
import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from std_msgs.msg import String, Float64MultiArray
# 画像変換用ライブラリ(cv_bridge等)のインポートが推奨されます
# from cv_bridge import CvBridge
from transformers import AutoModelForVision2Seq, AutoProcessor
from PIL import Image as PILImage
import torch
import numpy as np
class VLAInferenceNode(Node):
def __init__(self):
super().__init__('vla_inference')
# モデルのロード(計算コストが高い処理のため初期化時に実行)
self.get_logger().info("Loading VLA model... This may take a while.")
# モデルIDは使用するVLAモデルに合わせて変更してください
model_id = "openvla/openvla-7b"
self.processor = AutoProcessor.from_pretrained(model_id, trust_remote_code=True)
# 量子化設定やデバイスマップは環境に合わせて調整してください
self.model = AutoModelForVision2Seq.from_pretrained(
model_id,
torch_dtype=torch.bfloat16,
low_cpu_mem_usage=True,
trust_remote_code=True
# load_in_4bit=True # bitsandbytes導入時は有効化を推奨
).to("cuda:0")
self.latest_image = None
self.latest_instruction = "Pick up the red object" # デフォルト指示
# self.bridge = CvBridge() # 画像変換用インスタンス
self.create_subscription(Image, '/camera/color/image_raw', self.image_cb, 1)
self.create_subscription(String, '/instruction', self.text_cb, 10)
self.action_pub = self.create_publisher(Float64MultiArray, '/predicted_action', 10)
# 推論タイマー(制御周期に合わせて設定、例: 5Hz)
self.create_timer(0.2, self.inference_loop)
def image_cb(self, msg):
# ROS画像メッセージをPIL形式に変換
# self.latest_image = self.bridge.imgmsg_to_cv2(msg, "rgb8")
# PILImage.fromarray(...) 等で変換処理を実装
pass
def text_cb(self, msg):
self.latest_instruction = msg.data
def inference_loop(self):
if self.latest_image is None: return
# プロンプト作成(モデル固有のテンプレートに従うこと)
prompt = f"In: What action should the robot take to {self.latest_instruction}? Out:"
# 前処理と推論
inputs = self.processor(prompt, self.latest_image, return_tensors="pt").to("cuda:0")
# 推論実行(predict_action等のメソッド名はモデルの実装に依存します)
# 最新のTransformersでは generate() メソッドを使うケースも一般的です
action = self.model.predict_action(**inputs, unnorm_key="bridge_orig")
# 結果をパブリッシュ
msg = Float64MultiArray()
msg.data = action.tolist()
self.action_pub.publish(msg)
この実装における重要なポイントは以下の2点です。
- モデルロードの分離: 重いモデルロード処理は
__init__で一度だけ行い、実行時のレイテンシを最小化します。 - 非同期実行の制御: 推論ループをタイマーコールバックで管理することで、カメラのフレームレートに依存せず、ロボット制御に適した一定の周期(例えば5Hz〜10Hz)でアクションを出力します。
また、最新のTransformersライブラリやPyTorchでは、torch.compile 機能による推論の高速化も期待できます。実運用に向けては、これらの最適化オプションの導入も検討すべきです。

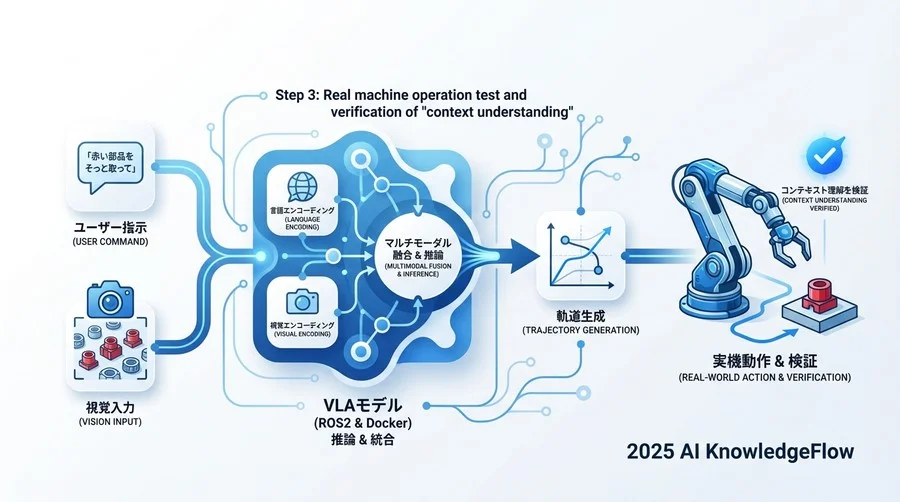

ステップ3:実機動作テストと「コンテキスト理解」の検証
環境構築が完了した後は、実機でのテストに移行します。ただし、初期段階から高速で動作させることは安全上のリスクがあるため避けるべきです。
推論結果をロボットの目標軌道に変換する方法
VLAモデルが出力するデータは、多くの場合「現在位置からの相対変位(Delta Action)」や「次の目標ポーズ」です。これをアームコントローラが処理できるコマンドに変換するプロセスが必要です。
一般的には、MoveIt2の Servo (Realtime Arm Servoing) 機能を使用します。推論ノードから出力された速度指令や位置指令を Servo ノードに入力することで、スムーズな軌道生成と衝突回避を実現しつつ動作を制御できます。
「色」「形状」「質感」を含む複雑な指示のテスト
検証プロセスでは、以下のような段階を踏んでテストを実施します。
- 単純指示: 「赤いブロックを掴んで」
- 空間的指示: 「右側の青いブロックを掴んで」
- 意味的指示: 「一番大きいものを掴んで」
- 否定的指示: 「黄色いブロック以外を掴んで」
VLAモデルの特性は、特に3や4のような指示において発揮されます。ルールベースのシステムでは「以外」といった条件の実装は複雑になりがちですが、自然言語処理能力を内包するモデルであれば、言語の意味を解釈して動作に反映させることが可能です。
現場導入時のトラブルシューティングと最適化
プロトタイプ環境と実運用環境での実装には、大きな乖離が生じる傾向があります。ここでは、システム開発において頻出する課題とその対策を解説します。
推論レイテンシによる動作の遅れ(Jerky motion)の解消
7Bクラスの大規模モデルを稼働させる場合、推論に数百ミリ秒の時間を要することがあります。これが制御ループに影響を与えると、動作が不連続になる現象(Jerky motion)が発生します。
- 対策1:非同期推論
推論スレッドと制御スレッドを分離します。制御スレッドは高い周波数(例:500Hz)で回り続け、新しい推論結果が来るまでは前の指令を補間して使い続けるか、安全に減速するロジックを組みます。 - 対策2:モデルの軽量化
TensorRTなどを用いてモデルを最適化するか、より軽量なモデルへの切り替えを検討します。
カメラ座標系とロボット座標系のキャリブレーションズレ
動作指示が正しくても、座標系にズレが生じていれば対象物を破損するリスクがあります。特に、カメラをアームの手先に取り付ける構成(Eye-in-Hand)と、外部に固定する構成(Eye-to-Hand)では設定方法が異なります。
導入時には必ず Hand-Eye Calibration を実施し、算出された変換行列をTF(Transform)ツリーに正確に登録する必要があります。ROS2には easy_handeye などのパッケージが用意されており、これらを活用してキャリブレーションを自動化するスクリプトを構築することが、実務における標準的なアプローチです。

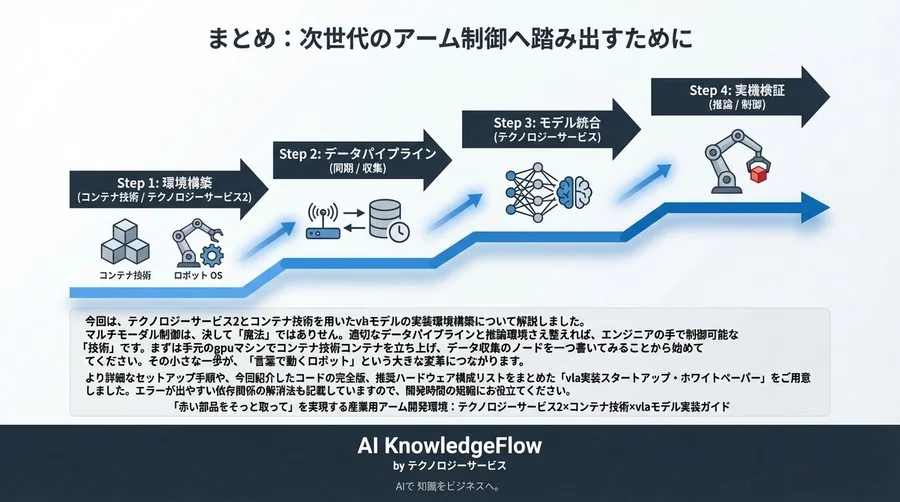

まとめ:次世代のアーム制御へ踏み出すために
本記事では、ROS2とDockerを用いたVLAモデルの実装環境構築について解説しました。画像認識と自然言語処理を統合した制御システムは、適切なデータパイプラインと推論環境を構築することで、論理的に実装可能な技術です。
まずは手元のGPU環境でDockerコンテナを起動し、データ収集ノードを実装するところから始めることをお勧めします。基礎的な環境構築とデータ分析のステップを踏むことが、より高度な自律型システムの開発へとつながっていきます。
実運用に向けては、ハードウェア構成の選定や依存関係の解消など、さらに詳細なセットアップが求められます。公式ドキュメントや技術コミュニティの知見を活用しながら、開発環境の最適化を進めていくことが重要です。
