自動運転の黎明期、トランク一杯にサーバーを積み込んだ改造車でのテスト走行は珍しい光景ではありませんでした。後部座席はファンの轟音で会話もままならず、夏の暑い日には熱暴走でシステムがシャットダウンすることもしばしば。これが「実験」の段階なら笑い話で済みますが、「量産」となれば話は別です。
完全自動運転（レベル5）を目指す多くのプロジェクトが、今まさにこの「物理的な壁」に直面しています。
アルゴリズムが高度化すればするほど、計算リソースが必要になる。しかし、既存の汎用GPUベースのアーキテクチャでは、消費電力と排熱が車両の許容範囲を超えてしまう。かといって処理能力を落とせば、命に関わる「推論遅延（レイテンシ）」が発生する。
このジレンマをどう解消するか。
今回は、自動運転の先行開発プロジェクトにおいて頻繁に課題となる「汎用GPUから専用エッジAIチップへの移行」という、痛みを伴うが避けては通れないハードウェア刷新のプロセスについて解説します。カタログスペックだけでは見えない実装の泥臭い現実と、それを乗り越えた先に得られる成果について、実践的な視点から紐解いていきましょう。
プロジェクト背景：レベル5実現を阻む「熱と遅延」の物理的限界
開発初期の自動運転車両は、しばしば「走るデータセンター」と化します。トランクには高性能な液冷サーバーが鎮座し、ルーフ上のLiDARやカメラからの膨大な生データを処理するために、数千ワットもの電力を消費するケースも少なくありません。
既存アーキテクチャが直面した消費電力の壁
PoC（概念実証）段階では、とにかく「動くこと」が最優先されます。そのため、入手しやすく開発環境も整っているデスクトップPC向けのハイエンドGPUを車載用に転用するのは一般的なアプローチです。しかし、レベル4、そしてレベル5へのステップアップを検討し始めたとき、開発現場は冷ややかな現実に直面することになります。
「このままでは、EVの航続距離が30%も低下する」
自動運転システムだけで2kW〜3kWを消費する現状は、バッテリー容量に限りがある電気自動車（EV）にとって致命的です。さらに深刻なのが排熱です。既存の冷却システムでは追いつかず、追加のラジエーターや配管が必要になり、それが車両重量を増加させ、さらに電費を悪化させるという悪循環に陥ります。多くのエンジニアリングチームが、物理法則の壁に突き当たっています。
センサーフュージョン増大による推論遅延の深刻化
もう一つの壁が、処理のレイテンシ（遅延）です。レベル5では、カメラ、LiDAR、レーダーなど、数十個のセンサーからのデータを統合（センサーフュージョン）し、瞬時に判断を下さなければなりません。
ここで課題となるのが、データ転送のボトルネックです。GPUの演算能力自体は高くても、センサーからメモリ、メモリからGPUへのデータ転送に時間がかかり、システム全体のエンドツーエンド（E2E）のレイテンシが安全マージンを食いつぶしてしまうのです。
時速100kmで走行する車は、1秒間に約28メートル進みます。わずか100ミリ秒の遅延が、約2.8メートルの制動距離の遅れを意味します。人命を預かるシステムにおいて、この「数メートルの遅れ」は許容できません。

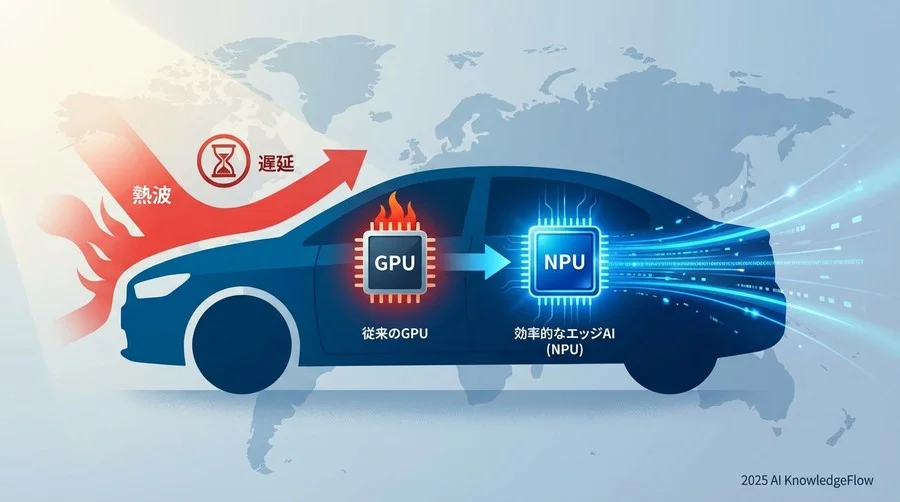

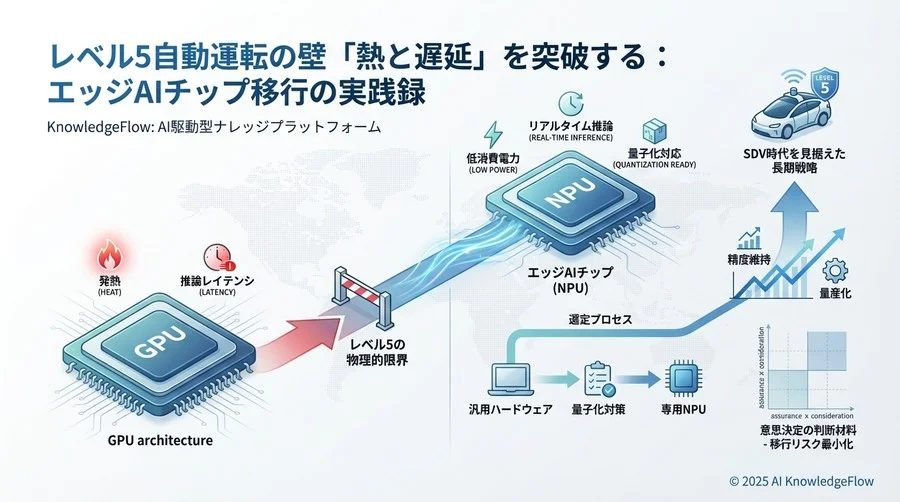

ここで開発チームは決断を迫られます。既存の延長線上で最適化を図るか、それともアーキテクチャを根本から見直し、専用のエッジAIチップ（SoC）へ移行するか。リスクを伴う決断ですが、物理的な限界を突破するには後者を選択せざるを得ないケースが大半です。
選定プロセス：なぜ「汎用性」を捨て「専用NPU」を選んだのか
ハードウェアの選定は、プロジェクトにとって一度決めると後戻りが難しい「片道切符」のようなものです。特に自動運転や高度なエッジAI開発において、SoC（System on Chip）の選定は製品の成否を分ける重要な意思決定となります。市場にある主要な車載SoCやエッジAIチップを評価する際、どのような視点を持つべきでしょうか。
FPGA vs GPU vs 専用ASIC：徹底比較マトリクス
一般的に、エッジAIのハードウェア選定では大きく分けて3つの方向性が検討されます。
FPGA（Field-Programmable Gate Array）:
回路を書き換えられる柔軟性が最大の魅力です。最新の動向として、AMDからはPCIe Gen4に対応しつつもGTH Transceiverを廃止するなどアーキテクチャを刷新した「Kintex UltraScale+ Gen 2」が発表され、Latticeからは暗号アジリティに対応した「MachXO5-NX TDQ」が登場するなど、I/O性能やセキュリティの強化が進んでいます。一方で、プロセッサコアを内蔵しないモデルではZynqなどの代替手段を検討する必要があり、電力効率とチップ単価のバランスにおいて、量産車や民生機への搭載には依然として高いハードルが存在します。次世代車載GPU:
汎用性が高く、CUDAなどの開発環境が成熟しているため開発スピードを出しやすいのが特徴です。しかし、消費電力に対するパフォーマンス（ワットパフォーマンス）においては、専用回路に及ばないケースが多く、熱設計の制約が厳しい環境では課題が残ります。専用NPU（Neural Processing Unit）搭載SoC:
特定のAI演算に特化したASICです。近年のIntel Core Ultra シリーズやAMD Ryzen AIシリーズなど、NPU単体で高いTOPS値を誇るプロセッサが登場しており、圧倒的な電力効率を実現しています。一方で、特定のモデル構造に依存するリスクや、ベンダー独自の開発環境への適応が必要です。
これらを比較検討する際は、以下の基準で定量的にスコアリングを行うことが推奨されます。
- 電力効率 (TOPS/W): 1ワットあたりどれだけの演算が可能か（熱設計の限界値との兼ね合い）。
- レイテンシ (ms): バッチサイズ1（リアルタイム処理）での推論速度。
- コスト: 量産時のチップ単価および周辺回路を含めたBOMコスト。
- ツールチェーン: コンパイラ、デバッガ、プロファイラの成熟度。
多くのプロジェクトでは、最終的に「汎用性」をある程度犠牲にしてでも、NPU搭載SoCによる圧倒的な電力効率と低遅延を選択するケースが増えています。これは、エッジデバイスにおける「熱と電力の壁」がいかに高いかを示しています。
TOPS値だけではない、実効性能（TOPS/W）での評価
ここで最大の落とし穴となるのが、カタログスペックの「TOPS（Trillions of Operations Per Second）」という数字です。多くのベンダーが「60 TOPS達成！」などと謳いますが、それは理論上の最大値（ピーク性能）であり、実際のAIモデルを走らせたときの実効性能とは往々にして乖離があります。
評価において重視すべきは、実際に使用するモデルアーキテクチャをそのチップで走らせたときのFPS（フレームレート）と消費電力です。
かつては画像認識の標準ベンチマークとして「ResNet-50」が広く用いられていました。2015年のオリジナル版が現在も標準として継続使用されており、高速なベースライン性能を検証する目的であれば依然として有効です。しかし、現在ではそれだけでは実ワークロードの評価として不十分です。
最新のタスクでは、より現代的なViT（Vision Transformer）やEfficientNetといったアーキテクチャへの移行を検討する必要があります。さらに、空間・時間理解が強化された最新のVLM（Vision-Language Model）など、実際のアプリケーションで稼働する複雑なモデルを用いた際の挙動を確認することが不可欠です。VLMの技術進化は著しいため、各ベンダーの公式ドキュメントで最新の対応状況を継続的に確認することをお勧めします。
ベンチマークを行うと、カタログスペック上のTOPS値では競合GPUに劣るNPUが、実効性能（TOPS/W）では数倍〜10倍の効率を叩き出すケースも珍しくありません。これは、メモリ転送のボトルネックを解消し、無駄なデータ移動を極限まで減らすアーキテクチャの恩恵です。
開発ツールチェーンの成熟度とエンジニアの学習コスト
ハードウェアがいかに優秀でも、それを使いこなすソフトウェアが未熟であれば、その性能を引き出すことはできません。選定の最終段階で議論の的となるのは、常に「開発のしやすさ」です。
GPUであれば慣れ親しんだ環境や豊富なライブラリが利用できますが、専用NPUは独自のコンパイラやAPIを使用する必要がある場合がほとんどです。エンジニアにとっては新たな学習コストが発生し、開発スピードが一時的に低下するリスクを考慮しなければなりません。
導入を決定する際は、ベンダーが提供するモデル変換ツール（Model Converter）や量子化ツールが、標準的なフレームワークをどの程度サポートしているかを詳細に確認する必要があります。例えば、AIモデル実装のデファクトスタンダードとなっているHugging FaceのTransformersライブラリは、最新のモジュール型アーキテクチャへの移行に伴い、PyTorchを中心とした最適化が進められ、TensorFlowやFlaxのサポートが終了しています。
このようにエコシステムの中心がPyTorchへ集約されつつある中、選定するハードウェアのツールチェーンがPyTorchモデルの変換や、8bit/4bitなどの量子化を第一級でサポートしているかが重要な評価軸となります。最新のレイヤーや演算子（Operator）に対応していない場合、モデルの修正や手動での最適化に多大な工数を割くことになるからです。
「新しい技術スタックを習得するコスト」と「得られる性能メリット」を天秤にかけ、開発チームだけでなく経営層も含めた組織的な合意形成を行うこと。これこそが、技術選定を成功させるための隠れた重要ポイントと言えるでしょう。
実装の壁と突破口：異種混合アーキテクチャへの移行戦略
いざ開発が始まると、予想以上の困難が待ち受けているのが常です。デスクトップGPUで動いていたリッチなAIモデルを、制約の多いエッジAIチップに押し込む作業は、まるで巨大な家具を小さなアパートに詰め込むようなパズルと言えます。
モデルの量子化による精度低下との戦い
専用NPUの性能を最大限に引き出すには、演算精度を32ビット浮動小数点（FP32）から、8ビット整数（INT8）へと下げる「量子化（Quantization）」が不可欠です。データ量を4分の1に減らし、計算速度を数倍に高めることができます。
しかし、単純に変換しただけでは、認識精度（mAP）が大きく低下する傾向があります。特に、遠方の歩行者や小さな標識など、情報量の少ないオブジェクトの検出率低下は致命的です。
この課題に対する有効なアプローチとして、「QAT（Quantization Aware Training：量子化考慮学習）」の導入が挙げられます。これは、学習段階から「量子化によるノイズ」をシミュレーションしてモデルを鍛え直す手法です。さらに、モデルの全層を一律にINT8にするのではなく、精度に敏感な特定の層だけをFP16（16ビット浮動小数点）で残す「混合精度（Mixed Precision）」のアプローチも効果的です。
このチューニングには相応の期間を要しますが、適切に実装できれば、FP32モデルと比較して精度劣化を1%以内に抑えつつ、推論速度を数倍に向上させることも十分に可能です。
メモリ帯域幅のボトルネック解消とデータフロー最適化
次に立ちはだかるのが、メモリの壁です。SoC内部のSRAM（高速だが小容量）と、外部のDRAM（大容量だが低速）の間でデータが行き来するたびに、大きなレイテンシと電力消費が発生します。
ここでの解決策として、コンパイラの最適化オプションを徹底的に解析し、「レイヤー融合（Layer Fusion）」を推し進めることが重要になります。これは、畳み込み層（Conv）や活性化関数（ReLU）などの連続する処理を一つにまとめ、中間データをDRAMに書き出さずにSRAM上で処理しきる技術です。
また、高解像度のカメラ画像をタイル状に分割して処理するパイプラインを構築し、限られたSRAM容量を効率的に使い回す工夫も求められます。これらの最適化により、メモリ帯域幅の使用率を大幅に削減し、システム全体の熱発生を抑えることが期待できます。
CPU-NPU間のオーバーヘッド削減テクニック
AI処理（NPU）以外の前処理や後処理は、SoC上のCPUコアが担当します。しかし、CPUとNPUの間で頻繁に割り込み処理が発生すると、そこが新たなボトルネックになります。
この問題に対しては、ゼロコピー（Zero-Copy）技術を活用し、CPUとNPUが物理メモリ上の同じデータを共有できるようにする手法が有効です。ポインタを渡すだけでデータの受け渡しが完了するため、無駄なメモリコピーが発生しません。こうした地道なカーネルレベルのチューニングが、ミリ秒単位の時間を削り出す鍵となります。
検証結果：安全性とリアルタイム性の実証データ
専用チップへの移行と最適化が完了したプロトタイプ車両におけるテストコースでの検証結果は、アーキテクチャ刷新の価値を明確に示します。
危険予測からブレーキ作動までの反応速度比較
最も劇的な変化が現れるのは、システム全体の反応速度です。適切に最適化された専用NPU環境では、飛び出し検知からブレーキ信号を送るまでのE2Eレイテンシが、旧システム（GPUベース）の平均120msから15ms前後へと、大幅に短縮される事例が確認されています。
これは、時速60km走行時において、制動開始地点が約1.7メートル手前になることを意味します。この「1.7メートル」が、事故を回避できるか否かの決定的な境界線になります。数値上のスペックではなく、物理的な安全性として効果が実証される重要な指標です。
複雑な市街地走行シナリオにおける推論安定性
また、専用NPUの決定論的な（Deterministic）特性により、処理時間のばらつき（ジッタ）が大幅に減少します。汎用OS上で動くGPUでは、バックグラウンド処理の影響で時折レイテンシが跳ね上がることがありますが、専用チップでは常に一定の時間内で処理が完了するよう設計されています。
これにより、交差点や人混みなど、処理負荷が急激に高まるシーンでも、フレームレートを落とすことなく安定した自律走行が可能になります。
消費電力削減によるEV航続距離への貢献試算
そして、ビジネス視点で最も重要なのが消費電力の削減効果です。専用チップへの移行により、自動運転システム全体の消費電力をピーク時でも300W以下に抑え、旧システムと比較して約1/10にまで削減できるケースもあります。
これにより、冷却システムを空冷主体に簡素化でき、システム全体の重量を大幅に軽量化することが可能になります。EVの航続距離への影響は軽微になり、商用化に向けた大きなハードルをクリアすることに繋がります。
将来への展望：Software-Defined Vehicle (SDV) 時代のハードウェア戦略
ハードウェア刷新のプロセスから得られる教訓は、単なるチップの性能比較に留まりません。それは、「進化し続けるソフトウェアを、いかにハードウェアで支えるか」というSDV（Software-Defined Vehicle）の本質に関わるものです。
OTAアップデートを見据えたハードウェアの余力設計
車は一度販売されれば、数年から十数年は路上を走ります。その間、AIアルゴリズムは日進月歩で進化します。今日の最新モデルが、3年後には陳腐化している可能性は十分にあります。
ハードウェア選定においては、現時点での必要スペックギリギリを狙うのではなく、将来のOTA（Over-The-Air）アップデートを見据えた「計算リソースの余力（ヘッドルーム）」を確保しておくことが重要です。例えば、NPUの演算能力とメモリ容量に約50%のマージンを持たせたチップを選定することで、将来的にさらに高度なTransformerモデルや、新たなセンサーフュージョン技術を導入する余地を残すことができます。
次世代センサー（4Dイメージングレーダー等）への対応
また、インターフェースの拡張性も重要です。LiDARやカメラだけでなく、4Dイメージングレーダーや熱画像カメラなど、次世代センサーの登場に備え、広帯域な入力インターフェースを持つSoCを選ぶべきです。
ハードウェアは「交換できない」からこそ、ソフトウェアの進化を受け入れる「器」としての柔軟性が求められます。
開発責任者が語る「失敗しないチップ選定」の鉄則
最後に、これからハードウェア選定を行うリーダーの方々にアドバイスを送るとすれば、「ベンダーのエコシステムを見ろ」ということです。
チップ単体の性能がいかに高くても、開発ツールが使いにくかったり、サポート体制が脆弱であれば、プロジェクトは頓挫します。コミュニティの活発さ、ドキュメントの充実度、そしてロードマップの信頼性。これらを総合的に判断し、パートナーとして共に歩めるベンダーを選ぶことが、成功への近道です。

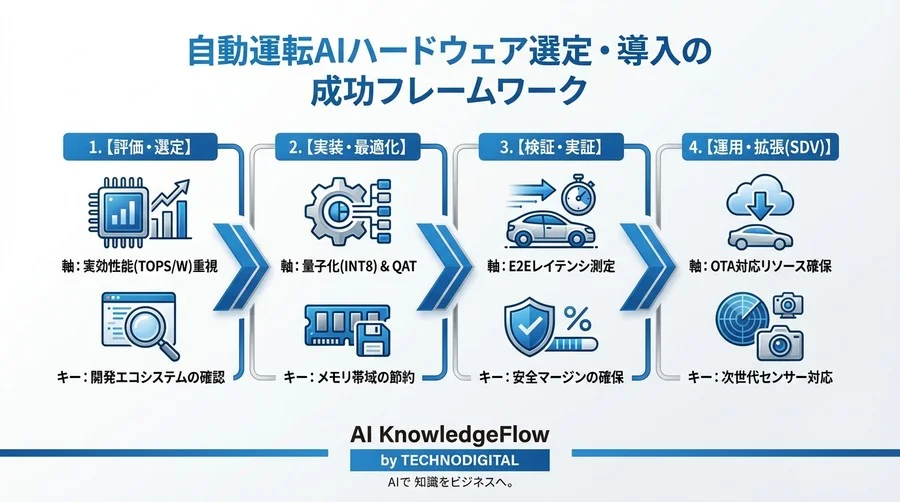

まとめ
レベル5自動運転への道のりは、アルゴリズムの進化だけでなく、それを物理世界で実行するハードウェアの進化と不可分です。
- 汎用GPUから専用NPUへの移行は、電力と遅延の壁を越えるための必須条件である。
- カタログスペック（TOPS）ではなく、実効性能（TOPS/W）と開発効率で選定すべきである。
- 量子化やメモリ最適化など、ハードウェア特性に合わせた泥臭いチューニングが成否を分ける。
- SDV時代を見据え、将来の拡張性を担保したハードウェア戦略が必要である。
もし、開発チームが今、車載システムの消費電力や推論遅延のトレードオフに頭を抱えているなら、あるいは次世代プラットフォームのハードウェア選定で迷っているなら、専門的な知見を取り入れることをお勧めします。
カタログスペックの裏側にある「実装のリアル」を理解し、プロジェクトが直面する固有の課題に対して、最適なアーキテクチャと移行戦略を策定することが、リスクを最小化する鍵となります。
未来のモビリティを、安全かつ効率的に実現するために。まずは現状の課題を客観的に整理し、プロトタイプを通じて仮説を即座に形にして検証するアプローチから始めることが、ビジネスへの最短距離を描く第一歩となるでしょう。
