自動運転開発の現場で起きている「熱」と「精度」のジレンマ
「ラボでは完璧に動作していたモデルが、実車に乗せた途端に使い物にならない」
ITソリューション企業の技術ディレクターとしてAI導入コンサルティングやシステム開発を統括する立場から見ても、実務の現場ではこのような課題が頻繁に発生しています。GPUサーバー上で最高精度を叩き出した物体認識モデルも、限られた電力と冷却能力しか持たない車載SoC（System on Chip）上では、ただの発熱源になってしまうことがあるのです。
自動運転車の開発、特にEV（電気自動車）への移行が進む中で、AIエンジニアに求められるスキルセットは大きく変化しています。もはや、mAP（mean Average Precision）を0.1%向上させるだけのモデル開発では不十分です。「いかに精度を維持したまま、消費電力を下げ、推論レイテンシを保証するか」という、極めて制約の厳しいエンジニアリング能力が問われています。
本記事では、PoC（概念実証）から量産開発へ移行しようとしているエンジニアや技術責任者の方々に向けて、AIモデルを車載チップに最適化するための実践的なアプローチを解説します。教科書的な理論だけでなく、現場で直面する「トレードオフの判断基準」や費用対効果の視点に踏み込んでお伝えします。
1. 自動運転開発における「電力対性能（TOPS/W）」の決定的重要性
なぜ今、単なる演算性能（TOPS: Trillions of Operations Per Second）ではなく、電力効率（TOPS/W）が最重要指標とされているのか。その背景を、技術とビジネスの両面から紐解きます。
EV航続距離へのインパクトと熱設計の限界
内燃機関車と異なり、EVにおいて電力は「燃料」そのものです。自動運転システムが消費する電力が増えれば、そのまま航続距離の短縮に直結します。仮に自動運転コンピュータが常時500Wを消費するとすれば、それは家庭用エアコンを常時稼働させているのに等しく、バッテリー容量を確実に圧迫します。
さらに深刻なのが「熱」の処理です。車載環境では、データセンターのような強力な空調設備は期待できません。液冷システムを導入すれば冷却能力は向上しますが、重量とコストの増加、そして故障リスクの上昇を招きます。空冷で対応できる範囲、あるいは既存の冷却ループへの負荷を最小限に抑えるためには、プロセッサの発熱自体を根本から抑えるしかありません。
熱設計電力（TDP）の限界を超えると、SoCはシステム保護のためにクロック周波数を強制的に下げる「サーマルスロットリング」を発動させます。これが発生すると推論レイテンシが急激に悪化し、最悪のケースでは障害物の検知遅れという、安全上の重大なリスクを引き起こします。
データセンター用モデルをエッジへ：量産化の壁
研究開発の現場では、NVIDIAのH100やBlackwellアーキテクチャといったデータセンター向けハイエンドGPUを活用し、Swin Transformerや大規模なVision Transformer（ViT）ベースのモデルをトレーニングすることが一般的です。これらは圧倒的な計算リソースを背景に高い認識精度を実現しますが、消費電力も膨大になります。
一方で、量産車に搭載される推論チップは、計算リソースもメモリ帯域も厳しく制限されています。2015年の登場以来、現在でも画像認識の重要なベンチマークや軽量モデルの基盤として標準的に利用されているResNet-50などのCNNモデルから、より高精度で計算負荷の高いTransformerベースのモデルへと最先端のトレンドが移行する中、クラウドとエッジの性能ギャップは広がる一方です。また、開発環境においてもPyTorch中心のエコシステムへの集約が進み、最新のTransformersライブラリがモジュール化や外部ツール連携を強化する中で、巨大なモデルをいかに効率的に扱うかが問われています。
単純に「モデルを小さくすれば解決する」というわけにはいきません。自動運転において、歩行者や障害物の検出率低下は致命的な事故につながるからです。エンジニアは常に、「高精度な巨大モデルを、限られたエッジリソースに押し込みつつ、推論性能を維持する」という矛盾した課題に直面しています。
本ガイドのゴール：精度を維持したまま消費電力を半減させるアプローチ
この難題を突破するには、ハードウェアとソフトウェアの両面からのアプローチが不可欠です。本記事では、以下のステップで最適化を進める実践的な手法を解説します。
- モデル構造の最適化（プルーニング）：ネットワーク内の冗長な接続を刈り込み、無駄な計算を省く。
- 量子化（Quantization）：データの表現精度を落として処理を高速化する。従来のINT8に加え、最新の開発環境ではFP8やINT4（AWQ/GPTQ）、さらにはFP4やPer-Block Scalingといった高度な手法が実用化されており、精度劣化を極限まで抑えながら大幅な効率化が可能です。
- コンパイラ最適化：ターゲットとなる車載ハードウェアの特性に合わせて、メモリアクセスや演算処理を効率化する。
目標は、認識精度（mAPなど）の劣化を1%未満に抑えつつ、推論速度を2倍以上に引き上げ、消費電力あたりの性能（TOPS/W）を最大化することです。これは決して魔法ではなく、適切なエンジニアリングの手順を踏むことで確実に実現できるアプローチです。

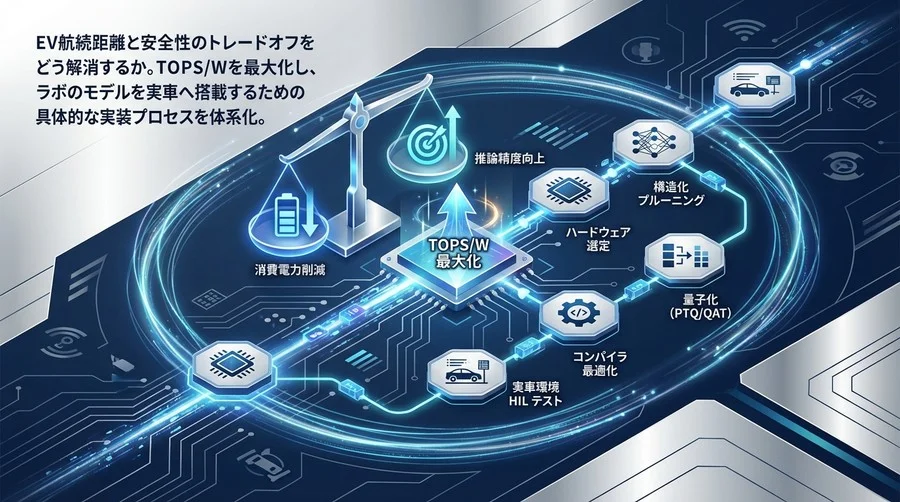

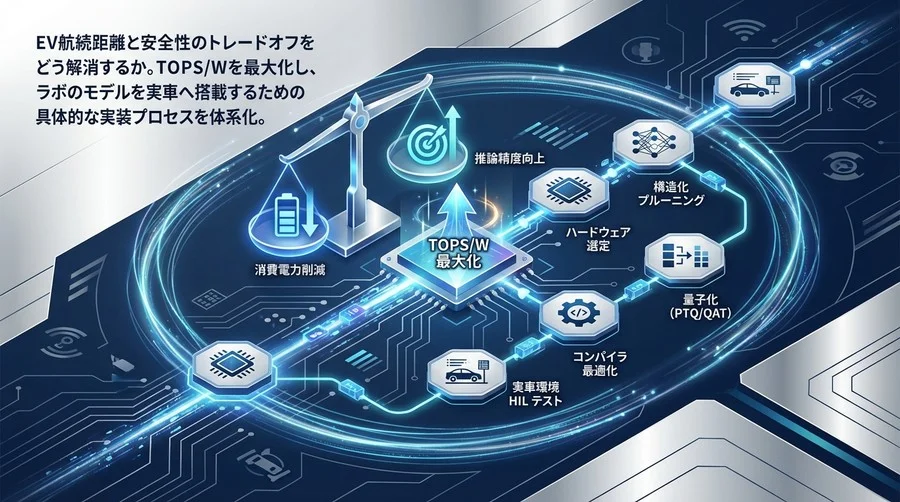

2. 最適化の全体像：ハードウェア選定からモデル圧縮まで
詳細な手順に入る前に、全体像を俯瞰しておくことが重要です。最適化は、コードを書き始める前からすでにスタートしています。それは「適切なハードウェアを選定し、その特性を深く理解すること」に他なりません。
統合アーキテクチャの概要
車載AIシステムは、センサー（カメラ、LiDAR、レーダーなど）からのデータ取得、前処理、AI推論、後処理、そして実際の車両制御という一連のパイプラインで構成されています。この中で最も計算負荷が高く、ボトルネックになりやすいのがAI推論のフェーズです。
最適化のフローは一般的に以下のステップで進行します。
- ベースライン計測: FP32（32ビット浮動小数点）モデルでの精度、推論速度、消費電力を正確に計測します。
- ハードウェア特性分析: ターゲットとなるSoCのボトルネックが演算器の能力にあるのか、メモリ帯域にあるのかを特定します。
- モデル圧縮: プルーニング（枝刈り）や量子化といった軽量化技術を実施します。
- コンパイル: TensorRTやONNX Runtimeなどのツールを用いて、ハードウェアに最適化されたバイナリデータへ変換します。
- 実機検証: HIL（Hardware-in-the-Loop）環境を活用し、実際のハードウェア上でのテストと評価を行います。
AIアクセラレータ（NPU/DSP）の特性理解
近年の車載SoCには、汎用的なGPUだけでなく、特定の演算処理に特化したNPU（Neural Processing Unit）やDSP（Digital Signal Processor）が搭載されることが一般的です。たとえば、積和演算（MAC）に特化した専用回路や、特定の活性化関数を高速に処理するハードウェアロジックなどが組み込まれています。
ここで重要なのは、「選定したSoCが得意とする演算アーキテクチャに合わせて、モデルを設計する」という視点を持つことです。
例えば、特定のNPUアーキテクチャでは「深さ方向分離畳み込み（Depthwise Separable Convolution）」の処理効率が著しく悪いケースが存在します。このような場合、理論上の計算量が少ない軽量モデル（MobileNet系など）を採用するよりも、標準的な畳み込み構造を持つモデル（ResNet等）のほうが、実測では高速かつ電力効率が良いという「逆転現象」が起こり得ます。
さらに、最新のAI研究動向も常に考慮に入れる必要があります。近年では、単なる画像認識を超えて、視覚と制御を統合したVLA（Vision-Language-Action）モデルや、空間・時間の理解を強化した物理AI向けモデル（NVIDIA Cosmosなど）への注目が高まっています。単に既存のCNNモデルを選ぶだけでなく、ハードウェアの特性に合わせて接続構造自体を見直すことや、ロボット制御や自動運転に求められるマルチモーダル処理の要件と、SoCの処理能力を慎重に比較検討することが実務では求められます。
カタログスペックに記載されているTOPS値だけを見て選定してはいけません。「そのTOPSは、どのデータ精度（INT8なのかFP16なのか）で、どの程度のスパース性（疎行列）を前提として算出された数値なのか」をデータシートから正確に読み解くスキルが不可欠です。
ソフトウェアスタックとコンパイラの役割
ハードウェアの潜在能力を最大限に引き出す鍵は、ソフトウェアスタック（SDK）の活用にあります。NVIDIAのTensorRTや、QualcommのSNPE (Snapdragon Neural Processing Engine) など、各メーカーが自社チップ専用の推論エンジンを提供しています。
これらのコンパイルツールは、学習済みモデル（PyTorchやTensorFlow形式）を読み込み、ターゲットチップに最も適した形式へと自動的に変換します。この変換プロセスの中では、不要なノードを統合・削除するレイヤーフュージョンや、メモリ割り当ての最適化が高度に行われます。エンジニアの真の役割は、これらのツールが最大限の最適化効果を発揮できるように、あらかじめモデル構造を適切に「お膳立て」してあげることだと言えます。
3. 手順1：モデル構造の最適化とプルーニング（枝刈り）
ここからは具体的な実装プロセスに入ります。最初のステップは、モデルそのものの贅肉を落とす「プルーニング（枝刈り）」です。
冗長なパラメータの特定と削除
ディープラーニングモデルは、過剰なパラメータを持っています（Over-parameterized）。学習時にはこの冗長性が局所解へのトラップを防ぐのに役立ちますが、推論時には無駄です。プルーニングとは、重み（Weight）の値が0に近い、あるいは出力への寄与度が低い結合を削除する技術です。
非構造化プルーニングと構造化プルーニングの選択
プルーニングには大きく分けて2つのアプローチがあります。
- 非構造化プルーニング（Unstructured Pruning）: 個々の重みをランダムに削除して疎行列（Sparse Matrix）を作ります。理論的な圧縮率は高いですが、一般的なハードウェアではメモリアクセスが不規則になり、実効速度が上がらないことが多いです。
- 構造化プルーニング（Structured Pruning）: チャンネルごと、あるいはフィルターごとに丸ごと削除します。行列の構造が保たれるため、ハードウェアの並列演算機能をそのまま活かせます。
車載SoCでの実用性を考えると、構造化プルーニング（特にチャンネルプルーニング）を強く推奨します。これにより、モデルの層構造を変えることなく、計算量とメモリ使用量を直接的に削減できます。
再学習（Fine-tuning）による精度回復プロセス
プルーニングを行うと、どうしても精度は低下します。そこで、削除後に「再学習（Fine-tuning）」を行うことが必須です。
具体的なフローは以下の通りです。
- 感度分析（Sensitivity Analysis）: 各レイヤーを順番にプルーニングし、精度の落ち方を計測します。精度への影響が少ないレイヤーを特定します。
- プルーニング実行: 影響の少ないレイヤーから順に、指定した割合（例: 20%）のチャンネルを削除します。
- 再学習: 削減されたモデルに対して、低い学習率で再度トレーニングを行います。
- 反復: 目標のサイズや速度になるまで、1〜3を繰り返します（Iterative Pruning）。
このプロセスを経ることで、元のモデルの90%以上の精度を維持しつつ、計算量を30〜50%削減することが可能です。
4. 手順2：量子化（Quantization）の実装と精度劣化対策
プルーニング以上に効果絶大なのが「量子化」です。これは、通常32ビット（FP32）で表現されるパラメータを、8ビット整数（INT8）などに変換する技術です。
FP32からINT8への変換メカニズム
データ量を32ビットから8ビットにすれば、メモリ帯域の使用量は単純計算で1/4になります。さらに、整数の演算は浮動小数点の演算よりも回路規模が小さく、消費電力も圧倒的に少なくて済みます。これがTOPS/W向上に直結します。
しかし、表現できる情報の幅（ダイナミックレンジ）も狭まるため、情報の欠落＝精度の低下が発生します。これを防ぐのが、値の範囲を適切にマッピングする「スケールファクター」と「ゼロポイント」の計算です。
Post-Training Quantization (PTQ) の適用手順
まず試すべきは、学習済みモデルをそのまま変換する Post-Training Quantization (PTQ) です。再学習が不要で手軽です。
PTQを成功させる鍵は「キャリブレーション」です。モデルに代表的な入力データ（キャリブレーションデータセット）を流し込み、各レイヤーの出力値（Activation）の分布を計測します。この分布に基づいて、最適なスケール決定を行います。
- 推奨ツール: TensorRTのキャリブレータ、PyTorchのQuantization API
- 注意点: キャリブレーションデータは、本番環境のデータを網羅している必要があります。晴天時の画像だけでなく、雨天や夜間の画像も含めないと、特定条件下で精度がガタ落ちします。
Quantization-Aware Training (QAT) の導入判断
PTQを行っても精度劣化が許容範囲（例えばmAP低下が1%以上）を超えてしまう場合、Quantization-Aware Training (QAT) に進みます。
QATは、「量子化による誤差」をシミュレートしながら学習を行う手法です。学習中に疑似的に量子化を行い、その誤差をバックプロパゲーションで補正するように重みを更新します。
- 導入基準: 自動運転のようなミッションクリティカルな領域では、PTQで十分な精度が出ないケースが多いです。多少の手間と計算コストをかけてでも、QATを実施して「INT8でもFP32並みの精度」を目指すべきです。
- 実践のコツ: すべてのレイヤーをINT8にする必要はありません。精度に敏感な最初の層（入力層付近）や最後の層（出力層）だけをFP16で残す「混合精度（Mixed Precision）」設定が、精度と速度のバランスを取る上で有効です。
5. 手順3：コンパイラ最適化とハードウェアへのデプロイ
モデルが軽量化されたら、いよいよターゲットハードウェア向けに変換します。ここでは推論エンジン（Inference Engine）の力を借ります。
TensorRT / TVM 等の推論エンジン活用
NVIDIA系チップならTensorRTがデファクトスタンダードです。汎用的なチップや異種混合環境ならTVMやONNX Runtimeも選択肢に入ります。
これらのツールは、単なるフォーマット変換器ではありません。高度なグラフ最適化を行います。
レイヤー融合（Layer Fusion）によるメモリアクセス削減
推論処理において、時間と電力の多くは「演算」そのものではなく、「メモリへの読み書き」に使われています。コンパイラは、独立した複数の操作を一つのカーネルにまとめる「レイヤー融合」を行います。
- 垂直融合: Convolution + Bias + ReLU を一度に行う。
- 水平融合: 同じ入力を取る並列したConvolution層をまとめる。
これにより、中間データをメモリに書き戻す回数が減り、劇的な高速化と省電力化が実現します。エンジニアは、モデル設計時に「融合されやすい構造」を意識することが重要です（例：特殊な分岐やカスタムレイヤーを避ける）。
ターゲットチップへの実装と動作確認
コンパイルが完了すると、モデルは特定のハードウェア向けに最適化されたエンジンファイル（TensorRTなら .plan や .engine）になります。これを実機にデプロイします。
この段階で、「カーネルオートチューニング」が走る場合があります。これは、ハードウェア上で実際に様々な計算アルゴリズムを試し、最も速いものを選択するプロセスです。ターゲットとなる実機（または同等の開発ボード）上で必ず実行してください。
6. 評価と検証：実車搭載に向けたHILテスト
机上の計算やシミュレータでの検証が終わったら、実環境でのテストです。ここでは Hardware-in-the-Loop (HIL) 検証が主役となります。
Hardware-in-the-Loop (HIL) での電力・精度測定
実際のECU（Electronic Control Unit）に最適化したモデルを書き込み、センサーからの入力データを模した信号を流し込みます。
- 電力測定: ソフトウェア上の数値だけでなく、実際の電源ラインに電力計やシャント抵抗を接続し、物理的な消費電力を測定します。ピーク電力だけでなく、平均消費電力、アイドリング時の電力も重要です。
- 熱検証: 恒温槽（チャンバー）に入れ、車載環境で想定される高温（例: 85℃）条件下での動作を確認します。サーマルスロットリングが発生せず、推論速度が維持されるかを確認します。
ワーストケースシナリオでのレイテンシ検証
平均FPS（Frames Per Second）が良いだけでは不十分です。自動運転では「最悪のケース」での挙動が命取りになります。
例えば、画面内に大量の歩行者や車両が映り込んだ場合、物体検出の後処理（NMS: Non-Maximum Suppression）の負荷が急増し、全体の処理時間が伸びることがあります。HILテストでは、こうした高負荷シナリオを意図的に作り出し、レイテンシが安全マージン（例: 33ms以下）を超えないことを保証する必要があります。
継続的なモニタリングとモデル更新フロー
量産後も最適化は終わりません。OTA（Over-The-Air）アップデートを見据え、実車から得られたエッジケース（認識が難しかったシーン）のデータを収集し、モデルを再学習・再最適化するパイプライン（MLOps）を構築しておくことが、長期的な品質維持には不可欠です。
7. 意思決定のためのチェックリストと将来展望
最後に、プロジェクトを次のフェーズに進めるための判断基準と、今後の展望についてまとめます。
量産移行判定チェックリスト
トレードオフの判断に迷った際は、以下の基準を参考にしてください。
- 精度: FP32モデルと比較し、mAPの低下が許容範囲内（例: <1%）か？特に重要クラス（人、車）の再現率（Recall）は維持できているか？
- 速度: ワーストケースシナリオでも目標レイテンシ（例: 30ms）を遵守しているか？
- 電力: 実測の平均消費電力が熱設計の許容範囲（TDP）に収まっているか？
- 安定性: 高温環境下での長時間の連続稼働テスト（例えば24時間）をクリアしたか？
次世代NPUアーキテクチャへの対応準備
技術は進化し続けています。現在はCNN（畳み込みニューラルネットワーク）が主流ですが、Vision Transformer（ViT）やBEV（Bird's Eye View）Formerなど、Transformerベースのモデルが車載領域にも浸透しつつあります。
これらは従来のCNN向けアクセラレータでは効率が出にくい場合があります。次世代のチップ選定や最適化においては、Transformer特有の演算（Attention機構など）をハードウェアレベルで支援するNPUへの注目が必要です。
まとめ：エンジニアリングチームが持つべき視点
自動運転AIチップの最適化は、単なる「軽量化作業」ではありません。それは、「安全性」と「エネルギー効率」という、現代のモビリティが直面する最も重要な課題に対するエンジニアリング解です。
今回ご紹介したステップ——プルーニング、量子化、コンパイラ最適化、そしてHIL検証——を着実に実行することで、ラボの中だけのAIを、社会実装可能な製品へと昇華させることができます。
もしプロジェクトで「精度の低下が止まらない」「熱設計がクリアできない」といった具体的な課題に直面した場合は、ハードウェア選定のセカンドオピニオンから量子化パラメータのチューニングまで、専門家に相談することをおすすめします。
