「最新のYOLOモデルを使っているのに、なぜか小さな部品の欠陥を見逃してしまう」
「学習データを増やしても、検知精度が頭打ちで上がらない」
製造業を中心とした画像認識技術のシステム開発において、物体検知やセグメンテーション技術を応用する際、このような課題に直面することがあります。実用的な精度と速度を両立するモデル設計を追求する中で、この問題はAIモデルやアルゴリズムの調整だけでは解決できないケースが多いことが分かっています。
原因の多くは、「物理的な入力情報の質」にあります。
普段、スマートフォンの高性能なカメラに慣れていると、「カメラで撮れば何でも映る」と考えがちです。しかし、産業用のマシンビジョンやエッジ推論を前提とした環境では、レンズの選定や設置距離のわずかなズレが、AIの推論精度に大きな影響を与えます。
AIモデルが優秀でも、カメラとレンズが不適切であれば、細かい文字（小物体や欠陥）を読むことはできません。これはソフトウェアエンジニアリングではなく、物理学と光学設計の問題です。
この記事では、データから仮説を立てて検証するアプローチに基づき、AIのアルゴリズムを調整する前に検証すべき「ハードウェア選定の物理学」について段階的に解説します。特に、多くの人が陥りやすい「画素数の罠」と、本当に見るべき指標である「画素密度（PPM）」について詳しく掘り下げていきます。
もし今、精度の問題に悩んでいるなら、カメラのレンズを見つめ直してみましょう。そこに解決策があるかもしれません。
AIモデル以前の問題：ハードウェア起因の検知失敗リスク
AI開発の現場では、精度が出ないとすぐに「Transformerなどのより複雑なモデルに変更しよう」「ハイパーパラメータを調整しよう」「データを増強（オーギュメンテーション）しよう」といったソフトウェア的なアプローチに走りがちです。もちろんそれも重要ですが、画像認識AIには「Garbage In, Garbage Out（ゴミが入ればゴミが出る）」という原則があります。
入力される画像そのものが、AIが判断を下すのに十分な情報量を持っていなければ、高度なアルゴリズムを使っても正解を導き出すことはできません。ここでは、ハードウェア起因の問題がどのようなリスクをもたらすのか、具体的に見ていきましょう。
「見えていない」ものは検知できない
例えば、10メートル先にある1円玉の傷を、広角レンズをつけた防犯カメラで撮影した画像から見つけ出そうとしたらどうなるでしょうか。人間の目で見ても、その1円玉は数個のドット（ピクセル）の塊にしか見えないはずです。人間が見ても「ただの点」にしか見えないものを、AIが見分けることはできません。
AIの学習データを作成する際、人間が画像を見て「ここに傷がある」と枠（バウンディングボックス）を付ける「アノテーション」という作業を行います。しかし、画像の解像度が不足していて、アノテーション担当者が判断に迷うような画像は、AIにとっても学習不可能なデータとなります。
物理的に情報が欠落している画像に対してAIができることは、「推測」することだけです。しかし、製造業の品質検査やセキュリティ監視において、根拠のない推測は「誤検知（False Positive）」や「見逃し（False Negative）」に繋がります。
ソフトウェア補正の限界とリスク
「解像度が足りないなら、超解像技術やデジタルズームで拡大すればいいのでは」と考えるケースもあるでしょう。確かに、最近のAIによるアップスケーリング技術は進歩しています。しかし、産業用途、特に精密な判断が求められるシーンでは、これらに頼るのは危険です。
デジタルズームは、既存のピクセルを引き伸ばして補間しているに過ぎず、情報量自体は増えていません。また、AIによる超解像は、学習データに基づいて「それらしいディテール」を生成する技術です。つまり、実際には存在しない傷を作り出したり、逆に微細な欠陥を滑らかに修正して消してしまったりするリスク（ハルシネーション）があります。
品質管理の現場で、AIが画像を補正した結果として不良品を出荷してしまう事態は避ける必要があります。撮影段階（Rawデータ）で物理的に十分な情報を確保しておくことが重要です。
解像度不足が招くビジネス損失の試算
レンズやカメラ選びの初期設計のミスは、プロジェクト後半で大きなコストになることがあります。
例えば、解像度不足のまま数千枚の画像を収集し、アノテーションを行い、学習モデルを作ってしまったとします。PoC（概念実証）の最終段階で精度が出ず、カメラの変更が必要になった場合、以下の問題が発生します。
- 撮影のやり直し: ラインを止めて再度データ収集が必要になります。
- アノテーションの再実施: 解像度が変われば画角も写り方も変わるため、以前のデータは使い物にならなくなる可能性があります。
- 機会損失: システム稼働が遅れることによる現場の改善遅延が発生します。
さらに、運用開始後に不良品流出（見逃し）が発生すれば、リコール費用や信用の失墜といった経営リスクに発展する可能性もあります。最初に適切なレンズを選定し、実用的な精度と速度を両立するシステムを構築することが不可欠です。

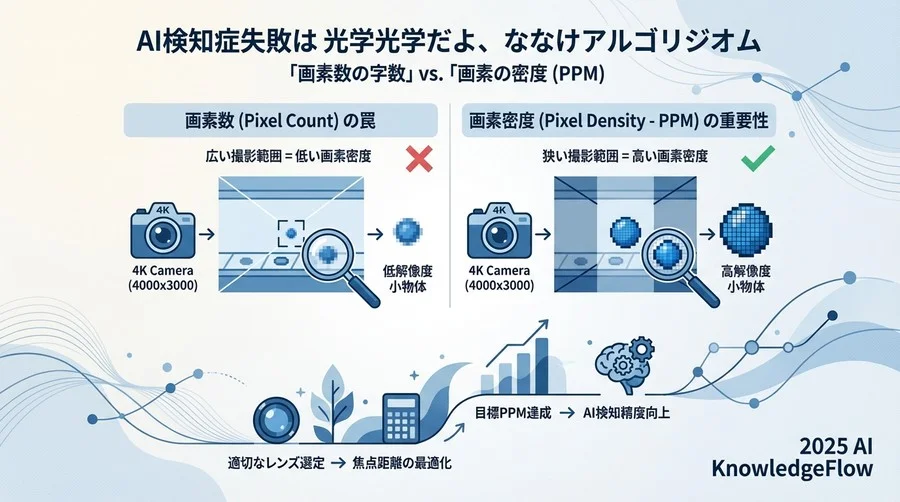

リスク要因の特定：「画素数」ではなく「画素密度」の罠
カメラを選ぶ際、カタログのスペック表で真っ先に目が行くのは「画素数（Resolution）」ではないでしょうか。「フルHD（200万画素）より4K（800万画素）の方が綺麗だから、4Kを買っておけば間違いないだろう」と考えがちですが、これは典型的な落とし穴です。
AIエンジニアの視点から分析すると、重要なのはカメラ全体の画素数ではなく、「検知したい対象物が、画像の中で何ピクセルで表現されているか」です。これを定量的に評価する指標が「画素密度（PPM: Pixels Per Meter）」です。
カタログスペックの「高解像度」が通用しない理由
例えば、4Kカメラ（横幅3840ピクセル）を用意したと仮定します。
- ケースA：カメラで幅1メートルのコンベアベルト全体を撮影する。
- ケースB：カメラで幅10メートルの倉庫全体を撮影する。
どちらも同じ4Kカメラですが、写っている対象物の解像度は全く異なります。
- ケースAでは、1メートルあたり3840ピクセルの情報量があります。
- ケースBでは、10メートルを3840ピクセルで割るため、1メートルあたり384ピクセルしかありません。
もし検知したい対象物が「幅1センチ（0.01メートル）の部品」だった場合、ケースAでは約38ピクセルで写りますが、ケースBでは約3.8ピクセルにしかなりません。3.8ピクセルでは、それが部品なのか単なるノイズなのか、YOLOなどの最新の物体検知モデルであっても判別は困難です。
つまり、「広い範囲を撮りたい（広角）」と「小さくても詳細に見たい（高解像）」は、物理的なトレードオフの関係にあります。単に画素数の多いカメラを導入しても、広い範囲を撮影すれば、対象物あたりの情報量は低下します。
PPM（Pixels Per Meter）という重要指標
そこで導入すべき指標が PPM（Pixels Per Meter） です。これは「実世界の1メートルを、画像上で何ピクセルで表現するか」を示す値です。計算式は非常にシンプルです。
PPM = カメラの水平画素数 ÷ 撮影範囲の水平幅（メートル）
例えば、水平1920ピクセルのフルHDカメラで、幅2メートルの範囲を撮影する場合、
1920 ÷ 2 = 960 PPM となります。
このPPMという単位を使うことで、カメラのスペックや設置距離に関わらず、「対象物がどれくらいの精細さで写るか」を統一的に評価できるようになります。AIプロジェクトの要件定義では、「4Kカメラを使う」といった手段の話ではなく、「対象エリアで500 PPM以上を確保する」といった物理指標での目標設定が不可欠です。
検出・認識・識別の3段階に必要な解像度基準
では、具体的にどれくらいのPPMが必要なのでしょうか。ここで参考になるのが、監視カメラ業界や軍事用途で使われる「ジョンソン基準（Johnson criteria）」という考え方です。これは、対象物を正しく把握するために必要な「対象物あたりの最小ピクセル数」を定義したものです。
一般的には、AIのタスクレベルに応じて以下のピクセル数が目安とされています（対象物の短辺方向に対して）。
- 検知（Detection）: 「何かがそこにある」ことが分かるレベル。
- 必要ピクセル数：約4〜10ピクセル
- 用途：侵入検知、通過カウント、在席確認など。
- 認識（Recognition）: 「それが何であるか（人か車か、種類）」が分かるレベル。
- 必要ピクセル数：約15〜30ピクセル
- 用途：車種判別、大まかな品種分類、人物属性推定など。
- 識別（Identification）: 「個体を特定できる（誰か、詳細な状態）」レベル。
- 必要ピクセル数：約50〜100ピクセル以上
- 用途：顔認証、微細な傷の検査、文字の読み取り（OCR）など。
特にOCR（光学文字認識）に関しては注意が必要です。最新のAI-OCR製品は認識精度が飛躍的に向上していますが、それらはあくまで「読める画像」であることが前提です。物理的に画素が潰れて文字の線が判別できない状態では、ソフトウェア側でどれだけ補正しても情報は復元できません。文字読み取りや微細な欠陥検知を行う場合は、安全率を見込んで100ピクセル以上を確保することを強く推奨します。
計算してみましょう。
対象物0.1mあたり100ピクセル必要ということは、1メートルあたりではその10倍、つまり1000 PPMが必要になります。
もし200万画素（横1920ピクセル）のカメラを使うなら、撮影できる範囲の横幅は、
1920 ÷ 1000 = 1.92メートル
が限界となります。これ以上広い範囲を一度に撮ろうとすると、解像度不足で傷が見えなくなるリスクが高まります。
このように、逆算して「撮影可能な範囲」や「必要なカメラ台数」を割り出すことが、設計の第一歩です。

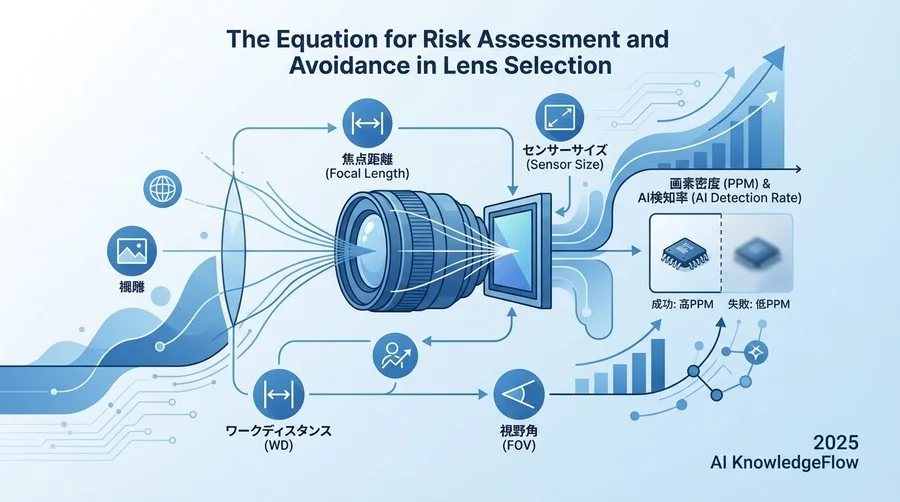

レンズ選定におけるリスク評価と回避
必要なPPM（画素密度）が決まったら、次に行うのが具体的な「レンズ選定」です。ここでは、カメラの設置位置（ワークディスタンス）と撮影範囲（視野）を決めるための関係式について解説します。
焦点距離とセンサーサイズの関係式
レンズ選びで最も重要なパラメータは「焦点距離（f値、mm）」です。焦点距離が長いほど望遠（大きく写るが範囲は狭い）になり、短いほど広角（小さく写るが範囲は広い）になります。
適切な焦点距離のレンズを選ぶための基本的な計算式は以下の通りです。
f = (WD × Sensor_H) ÷ FOV_H
- f: 必要なレンズの焦点距離 (mm)
- WD (Work Distance): カメラから対象物までの距離 (mm)
- Sensor_H: カメラ内部のイメージセンサーの水平サイズ (mm)
- FOV_H (Field of View): 撮影したい範囲の水平幅 (mm)
ここで注意が必要なのが「センサーサイズ」です。同じ「50mmレンズ」を使っても、カメラのセンサーサイズ（1/1.8型、2/3型など）によって写る範囲は変わります。センサーが大きいほど広く写り、小さいほど望遠効果が出ます。
例えば、以下のような条件で計算してみましょう。
- WD（設置距離）：1000mm（1メートル）
- FOV_H（撮りたい幅）：500mm（50センチ）
- カメラセンサー：2/3型（水平サイズ 8.8mm と仮定）
f = (1000 × 8.8) ÷ 500 = 17.6mm
計算結果は17.6mmとなりました。市販の産業用レンズ（Cマウントレンズなど）では、16mmや25mmが一般的です。この場合、16mmを選ぶと少し広角になり（対象が小さく写る）、25mmを選ぶと望遠になりすぎて範囲が入りきらない可能性があります。
AI精度を優先するなら、対象を大きく写せる25mmを選び、カメラの設置距離（WD）を少し後ろに下げるか、あるいは16mmを選んでカメラを少し近づけるといった調整が必要です。「計算通りのレンズが存在しない」ことは実務の現場ではよくあるため、設置環境側で調整可能かどうかも重要なチェックポイントになります。
視野角（FOV）と死角のトレードオフ分析
「とりあえず広角レンズで全体を撮っておけば安心」というのは危険な考え方です。広角レンズには、解像度低下以外にもAIにとって副作用があります。
それは「歪曲収差（ディストーション）」です。
レンズ、特に焦点距離の短い広角レンズでは、画像の周辺部が樽型に歪みます。人間には脳内で補正して認識できますが、AI（特にCNNやTransformerベースのモデル）にとって、歪んだ物体は「学習したデータの分布とは異なる物体」として扱われ、認識率が著しく低下する原因となります。
また、周辺部は中心部に比べて解像度が落ちる傾向にあります。これを「周辺減光」や「MTF曲線の低下」と呼びます。AIの検知精度が「画像の真ん中では良いのに、端に行くと急に悪くなる」という現象は、レンズ特性が原因である可能性が高いです。
リスク回避のためには、「必要な撮影範囲よりも余裕を持った視野」を確保しつつ、「画像の端を使わない（クロップして使う）」設計が理想的です。
被写界深度（DoF）不足によるボケのリスク
もう一つ忘れてはならないのが「被写界深度（Depth of Field: DoF）」、つまりピントが合う奥行きの範囲です。
一般的に、以下のような条件で被写界深度は浅く（ピントの合う範囲が狭く）なります。
- 対象物に近づく（マクロ撮影）
- 焦点距離の長い（望遠）レンズを使う
- 絞り（アイリス）を開ける
工場ラインでは、製品の位置が前後に多少ズレたり、高さの違う部品が流れてきたりします。もし被写界深度が狭い設定だと、少し位置がズレただけで画像がピンボケになり、AIはエッジ特徴を抽出できなくなります。
対策としては、レンズの絞りを絞る（F値を大きくする）ことで被写界深度を深くできます。しかし、絞るとカメラに入ってくる光の量が減り、画像が暗くなってしまいます。すると、シャッタースピードを遅くするか、照明を強くする必要が出てきます。
光学設計はトレードオフの連続です。「解像度」「明るさ」「ピントの深さ」のバランスを、現場の制約の中で最適化することが求められます。
環境要因による「実効解像度」低下のリスク管理
計算上で完璧なカメラとレンズを選定しても、現場に設置した途端に精度が出ないことがあります。それは、現場特有の環境要因によって、スペック通りの性能が発揮できていない、つまり「実効解像度」が低下しているからです。データから仮説を立て、実験で検証するサイクルを回す上で、環境要因の制御は不可欠です。
照明条件とコントラスト低下
画像認識において、照明（ライティング）はレンズと同じくらい重要です。AIが見ているのは物体の「形」そのものではなく、光の反射によって作られる「輝度値の変化（エッジ）」だからです。
- 照度不足: 暗い画像では、センサーのゲイン（感度）を上げる必要があり、電気的なノイズが発生します。このノイズが小物体と同じくらいの大きさになると、AIは誤検知（False Positive）を連発します。
- 外乱光: 窓からの日光や天井の蛍光灯が映り込むと、ハレーション（白飛び）が起き、その部分の情報が消失します。
特に金属部品などの光沢物を扱う場合、単純な照明では反射して真っ白になるか、真っ黒になるかのどちらかになりがちです。ドーム照明や同軸落射照明など、対象物の特性に合わせた専用の照明選定が、実効解像度を維持する鍵となります。
振動・熱によるフォーカスずれ
工場の生産ラインや物流倉庫のコンベア付近は、常に微細な振動が発生しています。人間には感じられないレベルの振動でも、高解像度のカメラにとっては致命的な「ブレ」の原因になります。
また、レンズの固定ネジ（ロックビス）が振動で徐々に緩み、数週間かけてピントがズレていくというトラブルも頻繁に発生します。「導入直後は精度が高かったのに、1ヶ月後に急に認識しなくなった」という場合、まずはレンズのフォーカスリングが動いていないかを確認する必要があります。耐震強化されたレンズや、ロック機構付きのレンズを選ぶことでリスクを軽減できます。

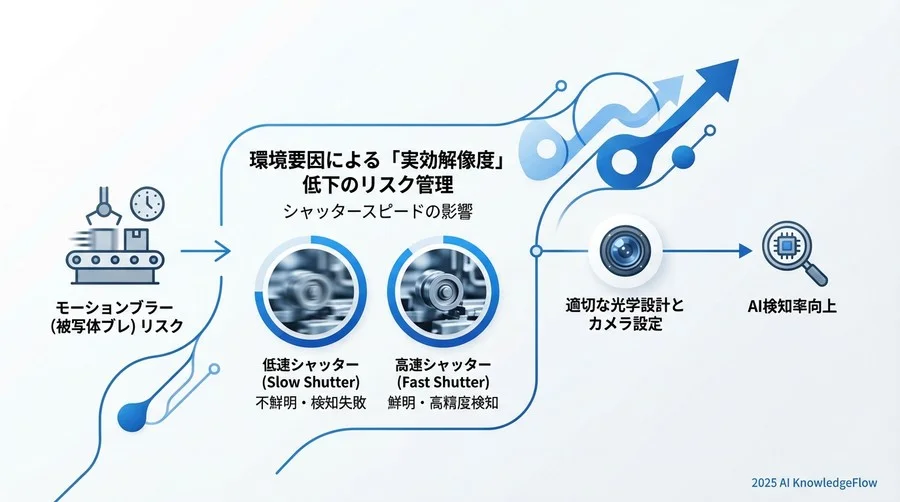

モーションブラー（被写体ブレ）の影響
対象物が高速で移動している場合、シャッタースピードが遅いと「モーションブラー（被写体ブレ）」が発生します。残像のように流れて写ってしまった画像では、エッジがぼやけてしまい、AIは正確な輪郭を捉えられません。
ブレを止めるにはシャッタースピードを速く（露光時間を短く）する必要がありますが、そうすると画像が暗くなります。これを補うために強力な照明が必要になることがあります。
必要なシャッタースピードの目安は以下の式で見積もることができます。
許容ブレ量 (ピクセル) = 移動速度 (mm/sec) × 露光時間 (sec) × PPM
例えば、移動速度が500mm/sec、PPMが10（1mmあたり10ピクセル）の場合、1/1000秒（0.001秒）のシャッタースピードでも、
500 × 0.001 × 10 = 5ピクセル 分のブレが発生します。
小物体検知において5ピクセルのブレは、特徴量を消失させるのに十分な大きさです。さらにシャッタースピードを上げるか、ラインスピードを落とすか、あるいは「グローバルシャッター方式」のカメラ（全画素を同時に露光するタイプ）を採用するなどの対策が必要です。エッジ推論の速度と精度のトレードオフを考慮しながら、最適な設定を見つけることが重要です。
失敗しない導入プロセス：PoC（概念実証）での検証チェックリスト
机上の計算だけで本番導入を決めるのは危険です。必ず実機を用いたPoC（概念実証）を行い、計算と現実のギャップを埋める作業を行ってください。仮説と検証のサイクルを回すことが成功への近道です。
机上計算と実機検証のギャップ分析
PoCでは、以下の項目を意図的に検証します。
- 最小検出サイズの確認: 実際に一番小さな欠陥サンプルを流し、画像上で何ピクセルで写るかを確認する。
- 周辺部の歪み確認: ワークを画像の四隅に置いて撮影し、中心部との形状変化や解像度低下がないかチェックする。
- 被写界深度の限界テスト: ワークを意図的に前後・上下にずらして、どこまでピントが合うか（許容範囲）を測定する。
チャートを使用した解像度検証手順
客観的な評価を行うために、専用の「解像度チャート（テストパターン）」を使用することを推奨します。白黒の細い線が並んだチャートを撮影することで、そのレンズとカメラの組み合わせで「どこまでの細かさを分解できるか（MTF特性）」が分かります。OpenCVなどを用いてエッジの鮮明さを定量的に評価することも有効です。
また、色再現性を見るカラーチャートも有効です。AIモデルによっては色の違いを重要な特徴量としている場合があるため、照明によって色が正しく出ているかを確認します。
段階的な投資判断と撤退基準
いきなり高額な設備投資をするのではなく、まずはレンタル機材や安価な産業用カメラで「撮像テスト」だけを行うフェーズを設けましょう。この段階で「必要な解像度とタクトタイム（処理時間）が物理的に両立しない」と分かれば、AI導入そのものを見直すか、検査工程の設計自体を変更するという判断が早期にできます。
「画像さえ綺麗に撮れれば、あとはAIが何とかしてくれる」
これは事実です。逆に言えば、「画像が良くないと、AIはどうにもできない」のです。

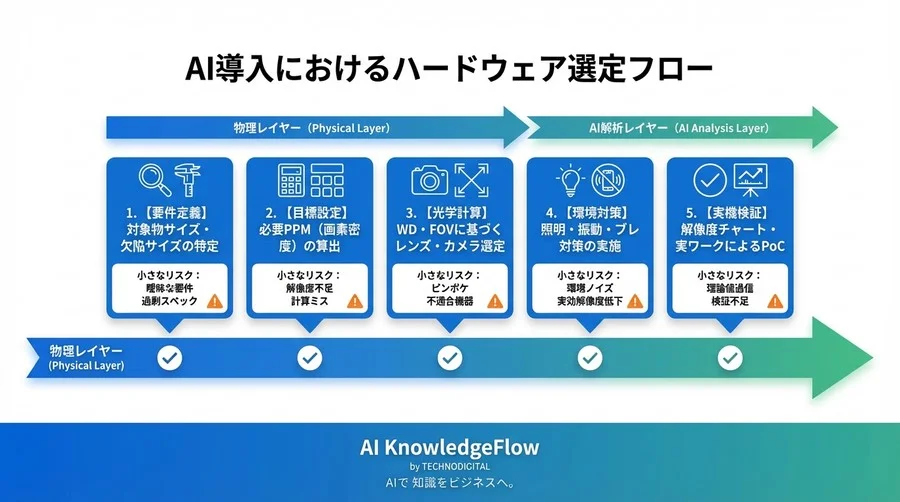

まとめ
画像認識AIプロジェクトの成否は、モデルの学習を行う前、つまりカメラとレンズを選定した時点で決まっていると言っても過言ではありません。
- 画素数ではなくPPMで考える: 対象物を捉えるのに十分なピクセル数が確保されているか計算する。
- レンズ計算を徹底する: 焦点距離、センサーサイズ、WDの関係式を用いて、無理のない光学系を設計する。
- 環境要因を甘く見ない: 照明、振動、ブレ対策を行い、実効解像度を維持する。
- 実機で撮るまで信じない: 理論値を過信せず、チャートと実ワークを用いた検証を行う。
これらは地道な作業ですが、ここを疎かにして構築されたAIシステムは脆いものです。逆に、強固な光学設計という土台さえあれば、AIモデルは最高のパフォーマンスを発揮するはずです。
もし現在、AIの精度に悩んでいるのであれば、レンズを見直してみてください。レンズを変えるだけで、状況が改善する可能性があります。
次のステップ
- 自社のラインを計測する: ワークサイズ、設置可能な距離、ラインスピードを測り、必要なPPMを計算してみましょう。
- 専門家に相談する: レンズメーカーやマシンビジョンの専門商社は、光学選定のプロフェッショナルです。計算に不安がある場合は相談してみるのも良いでしょう。
- 関連記事を読む: 照明選定やシャッタースピード設定に関する技術記事も参考になります。
