導入
「AIが不良品（NG）と判定しましたが、どこが欠陥なのか人間には分かりません」
製造現場の品質保証部門において、この一言がどれほどの混乱とコストを生むか、皆様も痛感されていることでしょう。ディープラーニングを用いた外観検査システムは、熟練工の眼をも凌駕する検出精度を実現しつつあります。しかし、その判定プロセスが「ブラックボックス」である限り、現場の検査員や品質管理責任者は、AIの判断を全面的に信頼することはできません。
特に、数百万個に及ぶ製品を出荷する自動車部品や精密機器の製造ラインにおいて、根拠不明な判定はリコールリスクや歩留まり低下に直結します。「なぜAIはこれをNGとしたのか？」「背景の汚れをキズと誤認していないか？」という問いに答えられないシステムは、倫理的にもガバナンス的にも不完全です。
私はAI倫理研究者として、技術の透明性と説明責任（Accountability）が、社会実装の成否を分ける鍵であると考えています。本稿では、概念論にとどまらず、製造現場のエンジニアが実際にシステムに組み込める「説明可能なAI（XAI）」の技術実装について詳述します。Grad-CAMを用いた可視化コードの実装から、現場UIへの統合、そして誤検知原因を特定する運用フローまで、信頼できる品質保証プロセスを構築するための具体的な道筋を示します。
1. XAI実装がもたらす「納得感」と品質保証のゴール
なぜ高精度なAIモデルでも現場導入が進まないのでしょうか。その根本原因である「ブラックボックス性」を定義し、XAI（Explainable AI：説明可能なAI）導入によって実現する「根拠のある品質保証プロセス」の全体像を提示します。特に近年の動向として、AIが単なる判定から自律的な行動（Agentic AI）へと進化する中で、説明可能性は「あると良い機能（nice-to-have）」から、システム運用における「必須要件（Non-negotiable）」へと変化しています。
ブラックボックスAIが現場で拒絶される理由
従来のルールベース検査と異なり、ディープラーニングモデルは数百万のパラメータが複雑に絡み合い、入力画像から出力結果を導き出します。この非線形な処理過程は人間には解釈不能であり、これが「ブラックボックス」と呼ばれる所以です。
製造現場において、この不透明性は致命的な「信頼の欠如」を生みます。例えば、AIが微細なキズを検出してNGを出したとしても、その箇所や根拠が特定できなければ、検査員は「過検出（Over-detection）」なのか「真正の欠陥」なのかを判断できません。さらに、AIが将来的にライン停止などの判断を自律的に行うようになれば、説明不能なモデルは企業ガバナンスやリスク管理の観点から許容されず、現場への展開そのものが制限されることになります。
数値（スコア）と視覚（ヒートマップ）による二重検証体制
XAIを導入する目的は、AIの判定結果に対して「納得感」のある根拠を付与し、決定の透明性と追跡性（Traceability）を確保することにあります。具体的には、異常度スコア（数値）に加え、画像上のどの領域が判定に寄与したかを示すヒートマップ（視覚情報）などを提示する「二重検証体制」を構築します。
最新のトレンドでは、単にモデル内部の数学的な証明を行うだけでなく、現場のオペレーターが理解できる「実用的な説明機能」が重視されています。検査員は「スコアが高い、かつキズの部分が赤く表示されている」ことを確認できれば、瞬時にAIの判断を受け入れることが可能になります。逆に、何もない背景部分が根拠とされていれば、即座に「AIの誤認識」と判断し、モデル修正へのフィードバックを回すことができます。この監査可能性こそが、人とAIの協働における倫理的な基盤となります。

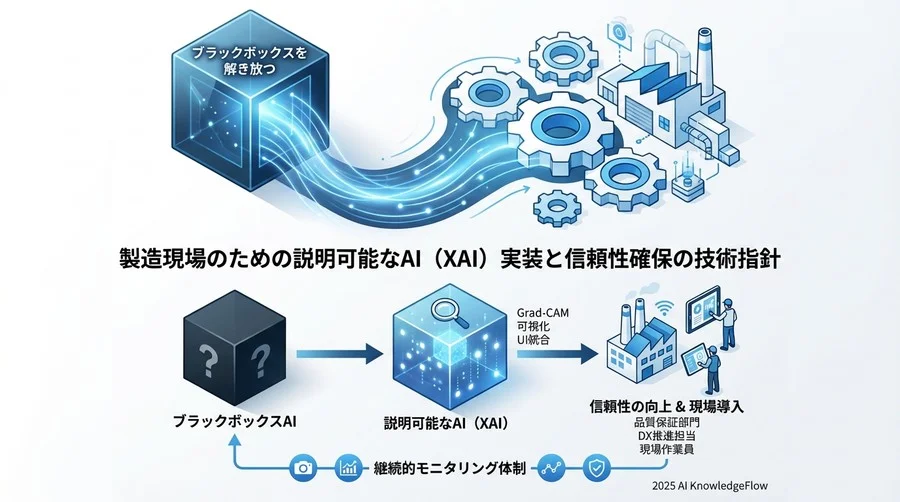

本ガイドの到達点：誤検知原因の即時特定フローの確立
本記事で目指すゴールは、単にヒートマップを表示することではありません。XAIを通じて、決定の透明性が担保された以下の運用フローを確立することです。
- 判定根拠の可視化: 検査員が直感的に理解できる形で判定理由（意図やデータソース）を提示する。
- バイアスの発見: 照明の反射や搬送ベルトの汚れなど、本来見るべきでない特徴量への依存（Clever Hans現象）を特定する。
- 迅速なモデル改善: 誤検知の原因に基づいて、追加学習データの選定や前処理の修正を行う。
これらが実現して初めて、AIは「得体の知れない判定器」から、説明責任を果たせる「信頼できるパートナー」へと昇華します。

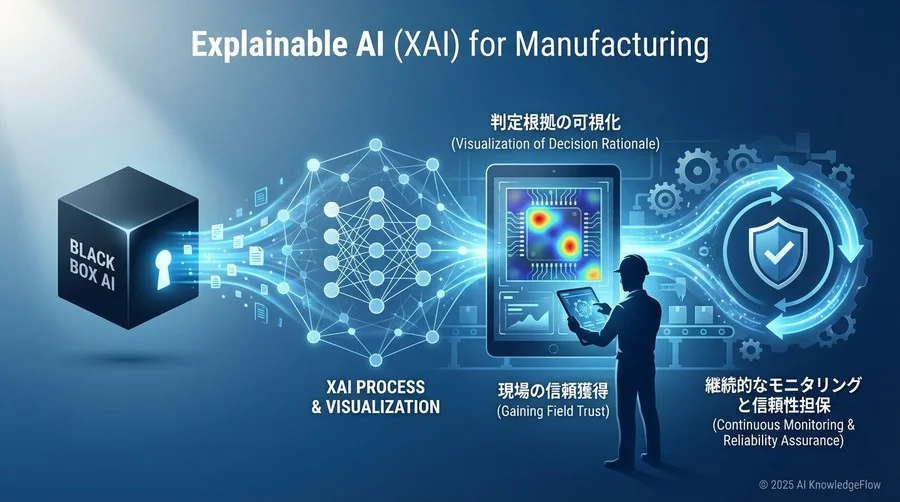

2. 実装環境の準備とツール選定
画像ベースの外観検査に適した可視化手法の選定基準を考察し、実装に必要な開発環境について定義します。AIシステムの透明性を確保するためには、技術的な制約と倫理的な要求の両方を満たす適切なツール選定が第一歩となります。
前提となるAIモデル構造の確認
外観検査の領域では、長らくCNN（畳み込みニューラルネットワーク）が標準的な地位を占めてきました。特にResNet（Residual Networks）シリーズは、その堅牢性と学習の安定性から、産業界における事実上のベースラインモデルとして広く採用されています。
近年では、Vision Transformer (ViT) やConvNeXtといった新しいアーキテクチャが精度面で注目されていますが、製造現場における「推論速度」と「説明可能性（XAI）の成熟度」を考慮すると、CNNベースのモデルは依然として合理的かつ強力な選択肢です。特にGrad-CAMなどの勾配ベースの可視化手法はCNNの構造と親和性が高く、特徴抽出の過程を直感的に解釈しやすいという利点があります。
本ガイドでは、以下の環境を前提として解説を進めます。
- フレームワーク: PyTorch (最新の安定版、または1.8以上)
- モデルアーキテクチャ: ResNet50 (転移学習済みモデル)
- ※ResNet50は更新が頻繁な最新モデルではありませんが、産業用途での信頼性が確立されており、XAIの実装検証に最適です。
- タスク: 良品/不良品の2値分類、または欠陥種別の多クラス分類
可視化手法の選定：Grad-CAM vs SHAP vs LIME
説明可能なAI（XAI）の手法選定においては、精度の高さだけでなく、運用環境の制約を考慮する必要があります。特に製造現場のインライン検査では、ミリ秒単位のタクトタイムが求められるため、計算コストは重大な実用的課題となります。
- LIME / SHAP: これらはモデルに依存しない（Model-Agnostic）汎用的な手法であり、解釈の公平性に優れています。しかし、入力画像に対して多数回の摂動（ノイズ付与やマスキング）を行い再推論を繰り返すため、計算コストが非常に高く、リアルタイム検査への適用は困難なケースが一般的です。
- Grad-CAM (Gradient-weighted Class Activation Mapping): モデル内部の勾配情報を利用する手法です。最後の畳み込み層における特徴マップの重要度を計算します。推論プロセスにおけるバックプロパゲーションを一度行うだけで済むため、計算負荷が極めて軽く、リアルタイム性が求められるシステムに適しています。
以上の分析から、本稿では製造ラインでの運用における「説明責任」と「効率性」のバランスを考慮し、Grad-CAMの採用を推奨します。
必要なPythonライブラリと環境依存関係
PyTorch環境でGrad-CAMを実装する際、スクラッチでの記述も可能ですが、コードの保守性と再現性を担保するため、検証済みのライブラリを活用することが望ましいと言えます。
ここでは、コミュニティで広く支持されている pytorch-grad-cam ライブラリを使用します。以下のコマンドでインストール可能です。
pip install grad-cam
その他、画像の前処理や結果の表示には、標準的なデータサイエンスライブラリを使用します。
opencv-python: 画像処理用numpy: 数値計算用matplotlib: ヒートマップの可視化用
これらのツールセットは、ブラックボックスになりがちなAIの判断根拠を可視化し、エンジニアやオペレーターが納得できるシステムを構築するための基盤となります。
3. ステップ1：推論パイプラインへの可視化レイヤーの組み込み
ここからは、エンジニアの実務として、既存の推論モデルに対しXAIアルゴリズムを組み込む具体的な手順を論じます。ここでは、画像認識タスクにおいて依然として堅牢なベースラインとして機能し、解釈可能性の研究でも広く参照されるResNetアーキテクチャ（具体的にはResNet50）を例に、PyTorchを用いた実装手法を解説します。
最終畳み込み層の特定とフック処理の実装
Grad-CAM等の勾配ベースの手法は、CNNの「最後の畳み込み層」が持つ空間情報と、ターゲットクラスに対する勾配情報を利用して重要度を算出します。ResNet50の場合、通常は layer4 の最終ブロックがこの役割を担います。
以下のコードは、学習済みモデルに対してGrad-CAMを適用し、ヒートマップを生成する基本的なクラス実装です。なお、Torchvisionの最新バージョンにおける推奨される重みの読み込み方法にも配慮しています。
import cv2
import numpy as np
import torch
from pytorch_grad_cam import GradCAM
from pytorch_grad_cam.utils.model_targets import ClassifierOutputTarget
from pytorch_grad_cam.utils.image import show_cam_on_image
from torchvision.models import resnet50, ResNet50_Weights
class ExplainableInspector:
def __init__(self, model_path, device='cuda'):
self.device = device
# モデルのロード（ResNet50）
# 注: 最新のTorchvisionではpretrained引数よりweights引数が推奨されます
# ここでは構造のみ定義し、後で自社データの重みをロードする想定です
self.model = resnet50(weights=None)
# 実際の運用では自社データで学習した重みをロード
# self.model.load_state_dict(torch.load(model_path))
self.model.eval()
self.model.to(self.device)
# Grad-CAMの対象となる層を指定（ResNetの場合、layer4の最後）
# アーキテクチャにより対象層は異なります（例: VGGならfeatures[-1]）
self.target_layers = [self.model.layer4[-1]]
# GradCAMオブジェクトの初期化
self.cam = GradCAM(model=self.model, target_layers=self.target_layers)
def inspect_and_explain(self, input_tensor, original_image):
"""
推論と可視化を同時に行うメソッド
input_tensor: 前処理済みの画像テンソル (Batch, Channel, Height, Width)
original_image: 表示用の元画像 (Height, Width, Channel) / 0-1正規化済み
"""
# 1. 通常の推論（判定結果の取得）
with torch.no_grad():
outputs = self.model(input_tensor.to(self.device))
probs = torch.nn.functional.softmax(outputs, dim=1)
prediction = torch.argmax(probs, dim=1).item()
score = probs[0][prediction].item()
# 2. Grad-CAMによるヒートマップ生成
# ターゲットクラスを指定（Noneの場合は最高スコアのクラスが自動選択される）
# 特定の欠陥クラス（NG）に対する根拠を見たい場合は明示的に指定します
targets = [ClassifierOutputTarget(prediction)]
# ヒートマップの生成（グレースケール）
grayscale_cam = self.cam(input_tensor=input_tensor, targets=targets)
grayscale_cam = grayscale_cam[0, :] # バッチの先頭を取得
# 3. 元画像への重ね合わせ
visualization = show_cam_on_image(original_image, grayscale_cam, use_rgb=True)
return prediction, score, visualization
ヒートマップ生成ロジックのコーディング
上記のコードでは、pytorch_grad_cam ライブラリを使用することで、バックプロパゲーションによる複雑な勾配計算を抽象化しています。ここで技術的に最も重要な判断は target_layers の選定です。
浅い層（入力に近い層）を選択するとエッジやテクスチャといった低レベルの特徴に反応し、深い層を選択するとより抽象的な「物体」や「欠陥の種類」といった概念に反応する傾向があります。製造業の外観検査においては、微細なキズではなく「欠陥としての意味」を捉えたいケースが多いため、通常は深い層（ResNetなら layer4 など）が適しています。
オリジナル画像へのオーバーレイ処理と保存設定
生成された grayscale_cam は0〜1の値を持つ2次元配列です。これを show_cam_on_image 関数を用いて元画像にオーバーレイ（重ね合わせ）します。
説明責任（Accountability）の観点から重要なのは、単に画面に表示するだけでなく、この可視化データを証跡として残すことです。現場でのトレーサビリティを確保するため、推論結果（OK/NG）、確信度スコア、そしてこの可視化画像をセットでログ保存するパイプラインを構築することを強く推奨します。これにより、後日AIの判断ミスが疑われた際に、AIが画像の「どこ」を見て判断したのかを事後検証することが可能になります。

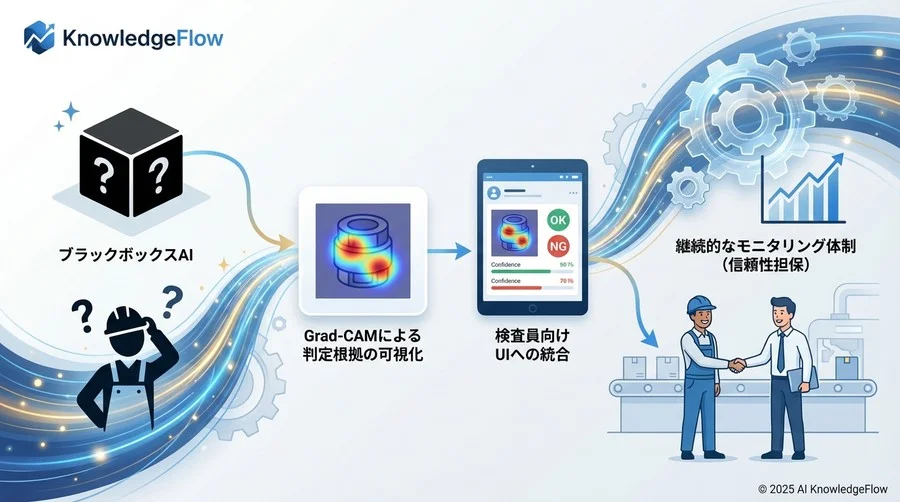

4. ステップ2：検査員向けUIへの統合と表示最適化
技術的に可視化ができても、それが現場の検査員にとって見づらければ意味がありません。ここでは、ヒューマン・インターフェースの観点から、表示の最適化について議論します。
現場作業員が見やすい配色は
一般的にヒートマップは「Jet」カラーマップ（青から赤へ変化）が使われますが、これは色覚多様性の観点や、直感的な理解の妨げになる場合があります。特に、製品自体が赤っぽい色をしている場合（銅製品など）、赤いヒートマップは見分けがつきません。
- 推奨設定: 製品色と補色関係にある色を使用するか、単色（例えば半透明の黄色やマゼンタ）で異常箇所を塗りつぶす表示の方が、現場では好まれる傾向があります。
- 透過率の調整: 元の欠陥（キズや汚れ）がヒートマップで隠れてしまわないよう、透過率（Alpha値）は0.3〜0.5程度に設定し、ユーザーがスライダーで調整できるUIが理想的です。
過剰検知（過検出）確認の効率化
検査員が最もストレスを感じるのは、AIが「何もないところ」をNGと判定した時です。この際、ヒートマップが「画像全体に薄く広がっている」のか、「特定のノイズ（ホコリなど）に強く反応している」のかで対策が異なります。
ノイズ除去のため、ヒートマップの値が一定以下の領域（例えば0.2以下）は強制的に0にする「閾値処理（Thresholding）」を入れることで、AIが確信を持っている領域だけを強調表示できます。
# 閾値処理の例
threshold = 0.3
grayscale_cam[grayscale_cam < threshold] = 0
「人間による再判定」を支援するUI設計
XAIを組み込んだ検査画面では、以下のレイアウトを推奨します。
- 左側: 元画像（加工なし）
- 右側: ヒートマップ重ね合わせ画像
- 情報パネル: 判定結果（NG）、確信度スコア（98.5%）、判定根拠（「線状痕」クラスに反応）
このように、元画像と解析画像を並列表示することで、検査員はバイアスなく元画像を確認しつつ、必要に応じてAIの着眼点を参照できます。これは「AIに判断を委ねる」のではなく、「AIの意見を参考に人間が決断する」という主体性の維持にも寄与します。
5. ステップ3：信頼性モニタリングとモデル改善サイクルの確立
XAIは単なる確認ツールではありません。モデルが「正しい理由で判断しているか」を継続的に監視し、倫理的かつ技術的に健全な状態を保つためのガバナンスツールです。
「間違った箇所を見て正解した」ケースの検出
AI開発において最も恐ろしいのは、「正解したが、理由は間違っている」ケースです。例えば、良品画像の背景には常に特定の治具が写り込んでおり、AIが「治具が見えれば良品」と学習してしまう現象（Clever Hans現象）です。
これを防ぐため、定期的に「正解したデータ」のヒートマップもサンプリング検査する必要があります。もし、製品部分ではなく背景にヒートマップが集中している場合、そのモデルは脆弱であり、環境変化（治具の配置換えなど）によって即座に精度が劣化するリスクがあります。
可視化データを活用したデータセットのクレンジング
XAIの出力は、アノテーション（正解ラベル付け）の修正にも役立ちます。AIが「キズ」と判定した箇所をヒートマップで確認した際、人間が見落としていた微細なキズをAIが発見していることもあります。逆に、水滴の跡をキズと誤認している場合は、その画像を「良品（ただし水滴あり）」として再学習セットに加えることで、モデルのロバスト性（堅牢性）を向上させることができます。
運用開始後の精度監視レポートの自動化
MLOps（Machine Learning Operations）の一環として、以下の指標を週次でレポートする仕組みを構築しましょう。
- 判定分布: OK/NGの比率
- ヒートマップ分散: 注目領域が局所的か、散漫か（散漫な場合はモデルの確信度が低い可能性）
- フィードバック一致率: 現場検査員がAIの判定を修正した割合
6. よくある実装トラブルと解決策
最後に、実装プロセスにおいて頻繁に直面する技術的課題とその解決策について論じます。これらの課題は、モデルのアーキテクチャや学習状況に起因するものが多く、論理的なアプローチで解消可能です。
ヒートマップが全体に広がり焦点が定まらない場合
原因:
モデルの学習が収束していない、あるいは対象となる特徴が画像全体に分布している（例：全体的な色ムラ検知など）可能性が考えられます。また、Grad-CAMの対象とする畳み込み層が深すぎる場合、受容野（Receptive Field）が広がりすぎて局所的な特徴を喪失しているケースも散見されます。
対策:
- 学習状況の再評価: 学習のエポック数を増やし、損失関数が十分に収束しているかを確認します。過学習や未学習の状態では、特徴マップも不安定になります。
- 対象層の調整: ResNetのようなCNNアーキテクチャを採用している場合、最終層（例:
layer4）ではなく、一つ手前の層（例:layer3）を対象層に変更することを検討してください。一般的に、浅い層の方がより局所的かつ具体的なテクスチャ特徴を保持している傾向があります。
推論時間が許容範囲を超えて遅延する場合
原因:
Grad-CAMの生成プロセスはバックプロパゲーション（誤差逆伝播）を伴うため、通常の推論処理（Forward passのみ）と比較して、計算コストが約2倍に増加します。これはリアルタイム性が求められる製造ラインにおいてボトルネックとなり得ます。
対策:
- 条件付き実行（Conditional Execution）: 全ての検査画像に対してGrad-CAMを実行するのではなく、AIが「NG」と判定した場合、あるいは確信度スコアが閾値付近の「グレーゾーン」にある場合のみ可視化処理を実行するロジックを実装します。
- バッチ処理の最適化: 複数の検査画像をまとめてバッチ処理する際、可視化計算もGPU上で並列化することでスループットを向上させることが可能です。
複数欠陥がある場合の可視化挙動の制御
課題:
一つの製品画像内に「キズ」と「打痕」など複数の欠陥種別が混在している場合、単一のヒートマップではどちらの特徴に反応しているかが不明瞭になるという課題があります。
対策:
マルチラベル分類（Multi-label Classification）のアプローチを採用し、クラスごとに個別のヒートマップを生成することが推奨されます。実装時は targets パラメータにそれぞれのクラスIDを明示的に指定して複数回Grad-CAMを実行し、異なる色相でヒートマップを重ね合わせる（オーバーレイ）ことで、複合的な欠陥状況を分離して可視化できます。

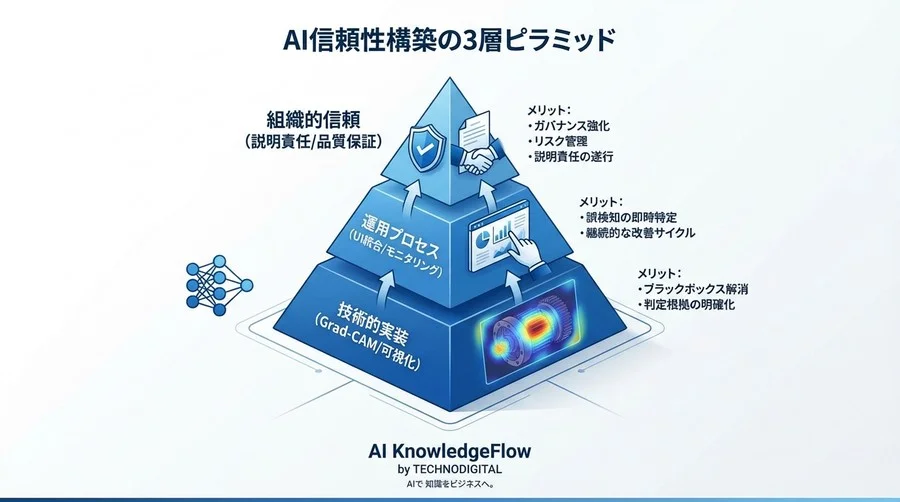

まとめ
説明可能なAI（XAI）の実装は、単なる技術的なオプション機能にとどまりません。それは、AIというブラックボックスになりがちな高度な情報処理システムを、製造プロセスという厳格な説明責任が求められる環境に統合するための「共通言語」を構築する行為です。
判定根拠が可視化されることにより、現場の検査員はAIを不透明な判定装置としてではなく、協働可能なパートナーとして認識するようになります。エンジニアにとっては、モデルの弱点を客観的に分析し、論理的な改善サイクルを回すための重要な指標となります。そして経営層やガバナンス担当者にとっては、品質保証プロセスの透明性を担保し、製造物責任（PL）等の観点からもリスクを管理するための不可欠な基盤となります。
本記事で詳述したGrad-CAMの実装は、透明性を確保するための第一歩です。しかし、この一歩が「信頼できるAI外観検査（Trustworthy AI）」への大きな転換点となります。技術的な実装と並行して、倫理的なガイドラインや運用ルールの整備を進めることが、真に持続可能で社会的に受容されるAI導入への道筋となるでしょう。
