「またあの高価なシステム、現場でホコリを被ってますよ」。
建設現場や工場のDX推進室において、実務の現場ではそんな悲鳴がしばしば聞かれます。数千万円を投じて導入した最新鋭の遠隔管理システムが、現場の運用に合わず、結局誰も使わなくなる――これは笑い話ではなく、現在進行形で起きている「DXの敗北」です。
ITコンサルタント（AI導入・データ活用支援）の視点から言えば、生産技術の現場における品質改善や、製造現場向けのAI導入プロジェクトの知見を踏まえると、「現場を知らないシステムは必ず失敗する」という事実が浮かび上がります。稼働率を向上させるためのカイゼン活動において、データドリブンなアプローチは不可欠ですが、現場の実態から乖離したシステムは定着しません。
建設現場や工場における「デジタルツイン」や「遠隔モニタリング」は魅力的なキーワードですが、いきなり大規模なパッケージ製品を導入するのはリスクが高すぎます。通信環境、電源確保、粉塵、そして何より「現場の作業員がそれを受け入れるか」という人間的な課題が存在します。
だからこそ、まずは手元の機材とオープンソース技術を使って、数万円レベルでPoC（概念実証）を行い、小さく始めて成果を可視化し、段階的にスケールアップする導入戦略をとるべきなのです。自分で仕組みを作り、現場で動かしてみる。そこで初めて「本当に必要な機能」が見えてきます。
本記事では、市販のWebカメラと最新の物体検出AI「YOLOv8」を使い、単なる映像監視ではなく、映像内の作業員や重機を検出し、その位置を平面図（マップ）上にプロットする「簡易デジタルツイン」を自作します。
エンジニアリングの泥臭い部分も含めて、定量的な効果を見据えつつ、実践的な手法を解説します。
なぜ「自作デジタルツイン」から始めるべきなのか
多くのDX担当者が陥る罠は、「ツールを買えば課題が解決する」という思い込みです。しかし、建設現場や工場は生き物です。日々変化するレイアウト、予期せぬ障害物、不安定な通信環境。これらを無視して導入されたシステムは、ただの「お荷物」になります。
建設DXにおける「高コスト・ブラックボックス」の罠
ベンダーが提案するシステムは、往々にしてブラックボックスです。「AIが解析します」と言われても、どのようなロジックで判定しているのか、誤検知の原因は何か、ユーザー側では調整できません。結果、誤報が多発してアラート音が切られ、システムは形骸化します。
自作PoCの最大のメリットは、「技術の限界と勘所」を肌感覚で理解できることです。AIが苦手な照明条件や、カメラの設置位置による死角の問題を、身をもって体験できます。この知見があれば、将来的にベンダー製品を導入する際も、対等な立場で要件定義ができるようになります。
ミニマム構成で検証すべき3つの技術的課題
本チュートリアルで検証する技術的課題は以下の3点です。
- 物体検出の精度: 現場特有の服装や重機を、汎用モデルでどこまで認識できるか。
- 座標変換（射影変換）: 斜め上から撮影したカメラ映像を、いかにして真上から見た「図面座標」に落とし込むか。
- リアルタイム性: 一般的なPCスペックで、遅延なく処理し続けられるか。
特に2点目の「座標変換」が、単なる監視カメラとデジタルツインを分ける決定的な要素です。ここをクリアできれば、現場の動きを時系列データとして蓄積し、稼働率の定量的な分析や異常検知に応用することが可能になります。
環境構築：ハードウェア選定と開発環境の準備
まずは道具を揃えましょう。高価な産業用カメラは不要です。失敗しても影響の少ない構成から始めることをお勧めします。
必要な機材リスト（Webカメラ、エッジPC）
- Webカメラ: 一般的なUSB接続のWebカメラ（安価なモデルで十分です）。USB接続できるものなら何でも構いません。
- PC: ノートPCで十分です。NVIDIA製のGPU（GeForce等）があれば高速ですが、YOLOの軽量モデル（Nano）を使えば、CPUだけでも数FPS程度は出せます。検証には十分な性能です。
- 三脚または固定具: カメラを高い位置から見下ろす形で設置するために必要です。
Python仮想環境とYOLOのインストール
開発言語はPythonを使用します。Anacondaやvenvなどで仮想環境を作成し、以下のライブラリをインストールしてください。
pip install ultralytics opencv-python streamlit numpy matplotlib
ultralytics: YOLOモデルを扱うための公式ライブラリ。opencv-python: 画像処理用。streamlit: 簡易Webアプリ（ダッシュボード）作成用。
OpenCVによる映像取得テスト
まずはカメラが正しく認識されているか確認します。以下のコードを実行し、カメラ映像がウィンドウに表示されれば準備完了です。
import cv2
# カメラIDは通常0または1
cap = cv2.VideoCapture(0)
if not cap.isOpened():
print("カメラが見つかりません")
exit()
while True:
ret, frame = cap.read()
if not ret:
break
cv2.imshow('Camera Test', frame)
# 'q'キーで終了
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
Part 1：YOLOシリーズによる作業員・重機のリアルタイム検出
ここからは、AIを使って映像の中身を解析する手順を解説します。本ガイドでは、物体検出のデファクトスタンダードであるYOLO（You Only Look Once）シリーズを使用します。
事前学習済みモデルでの推論実行
現在、Ultralytics社が提供するYOLOパッケージは、YOLOシリーズの最新モデルを統一されたAPIで扱えるようになっています。これにより、コードをほとんど変更することなく、常に最新の精度と高速化の恩恵を受けることが可能です。
最新のYOLOモデルは、以前のバージョンと比較してパラメータ数が削減されつつも検出精度が向上しており、エッジデバイスでのリアルタイム処理に最適化されています。これを使えば、追加学習なしで「人（Person）」や「トラック（Truck）」を即座に検出できます。
以下のコードは、カメラ映像から物体を検出し、バウンディングボックス（枠）を描画するものです。
from ultralytics import YOLO
import cv2
# 最新の軽量モデル（Nano）をロード
# 初回実行時に自動的に重みファイルがダウンロードされます
# ※用途に合わせて最新の軽量モデルの重みファイルなどを指定してください
model = YOLO('yolo11n.pt')
cap = cv2.VideoCapture(0)
while True:
ret, frame = cap.read()
if not ret: break
# 推論実行
# stream=True でメモリ効率を最適化
# classes=[0] と指定すれば 'person' のみ検出可能（COCO ID: 0=person）
results = model(frame, stream=True, verbose=False)
for result in results:
# 検出結果を描画したフレームを取得
annotated_frame = result.plot()
# 検出データを取得（座標など）
boxes = result.boxes.data.cpu().numpy()
for box in boxes:
x1, y1, x2, y2, score, class_id = box
# 必要な座標データやスコアを利用してロジックを組むことができます
# print(f"Class: {class_id}, Score: {score:.2f}")
cv2.imshow('YOLO Detection', annotated_frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
建設現場向けカスタムクラスのフィルタリング
建設現場で重要なのは「作業員」と「重機」です。YOLOが学習に使用しているCOCOデータセットのIDでは、主に以下が該当します。
- 0: person（作業員）
- 2: car（乗用車）
- 5: bus（バス・送迎車）
- 7: truck（ダンプトラック等）
「ショベルカー（Excavator）」はCOCOの標準クラスには含まれていないため、本格的な運用の際は画像を収集して追加学習（ファインチューニング）させる必要があります。しかし、PoC段階では「人」と「トラック」の検出だけでも十分価値を証明できます。
検出精度の調整と誤検知対策
現場では「資材置き場の単管パイプ」を人と誤認したり、遠くの影を車と間違えたりすることがあります。model.predict() の引数で conf=0.5 （確信度50%以上のみ検出）のように閾値を設定することで、誤検知を減らすことができます。この「閾値調整」こそが、現場導入時の最初のハードルであり、調整の重要なポイントになります。
参考リンク
Part 2：カメラ映像から2Dマップへの「射影変換」
ここからは重要なポイントです。多くのAIカメラ導入では、四角い枠を表示して終わりになりがちですが、それでは「どこにいるか」の定量データになりません。映像上の座標（ピクセル）を、現場の図面座標（メートル）に変換するプロセスを解説します。
デジタルツインの本質は「座標のマッピング」
カメラは通常、現場を斜め上から見下ろす位置に設置されます。このため、映像にはパース（遠近感）がつきます。手前の人は大きく、奥の人は小さく映りますし、位置関係も歪んで見えます。
これを補正し、真上から見た平面図（2Dマップ）上の点として扱うために使うのが、射影変換（Perspective Transformation）です。プロジェクターの「台形補正」をイメージすると分かりやすいでしょう。歪んだ映像を引き伸ばして、正方形に戻す処理です。
ホモグラフィ変換行列の作成と適用
変換を行うには、「カメラ映像上の4点」と、それに対応する「平面図上の4点」を指定して、変換行列（ホモグラフィ行列）を作成する必要があります。
現場の床にマーカー（コーンなど）を4つ置き、それぞれの距離を測っておくと正確です。
import cv2
import numpy as np
# 1. 変換行列を作成する関数
def get_transform_matrix(src_points, dst_points):
# src_points: カメラ映像上の4点 [[x1,y1], [x2,y2], ...]
# dst_points: 平面図上の対応する4点（メートル単位などをピクセル換算したもの）
matrix = cv2.getPerspectiveTransform(src_points, dst_points)
return matrix
# 2. 座標を変換する関数
def transform_point(matrix, point):
# point: [x, y] (カメラ映像上の足元座標)
# 同次座標系に変換して行列演算
p = np.array([point[0], point[1], 1.0])
dst_p = np.dot(matrix, p)
# スケール成分で割って正規化
return [dst_p[0] / dst_p[2], dst_p[1] / dst_p[2]]
# 設定例（実際はクリックイベント等で取得するか、固定値を設定）
# カメラ映像の4隅（例: 台形になっているエリア）
src_pts = np.float32([[100, 200], [540, 200], [0, 480], [640, 480]])
# 対応する平面図上の座標（例: 10m x 10m のエリアを 500x500px で表現）
dst_pts = np.float32([[0, 0], [500, 0], [0, 500], [500, 500]])
matrix = get_transform_matrix(src_pts, dst_pts)
# 物体検出で得られた足元座標（x, y2）を変換
# ※バウンディングボックスの下辺中央を「足元」とみなすのが一般的
camera_x, camera_y = 320, 400
map_x, map_y = transform_point(matrix, [camera_x, camera_y])
print(f"マップ上の座標: {map_x:.1f}, {map_y:.1f}")
このロジックをYOLOの検出ループに組み込むことで、「カメラの前を歩いている人」が「図面のこの位置にいる」というデータにリアルタイム変換されます。これこそがデジタルツインの第一歩です。
Part 3：危険エリア侵入検知と可視化ダッシュボード
データが取れたら、現場の担当者が見やすい形に整えます。PythonのWebフレームワーク Streamlit を使えば、HTMLやJavaScriptを書かずにダッシュボードを構築できます。
Streamlitを使った簡易モニタリング画面の作成
以下のコードは、検出データを受け取り、平面図上に現在位置をプロットし、危険エリアに入っていたら警告を出すアプリの骨子です。
import streamlit as st
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Polygon
st.title("現場リアルタイムモニタリング")
# 危険エリアの定義（マップ上の座標）
danger_zone = np.array([[300, 300], [500, 300], [500, 500], [300, 500]])
# デモ用の作業員位置データ（実際はYOLOからリアルタイム取得した値を渡す）
worker_pos = np.array([350, 350]) # 危険エリア内
# マップ描画
fig, ax = plt.subplots(figsize=(5, 5))
ax.set_xlim(0, 500)
ax.set_ylim(0, 500)
ax.set_title("Site Map (Top View)")
# 危険エリア描画
poly = Polygon(danger_zone, closed=True, color='red', alpha=0.3, label='Danger Zone')
ax.add_patch(poly)
# 作業員プロット
ax.scatter(worker_pos[0], worker_pos[1], c='blue', s=100, label='Worker')
ax.legend()
# 判定ロジック（簡易版：ポリゴン内判定はShapelyライブラリ推奨だが今回は矩形範囲で代用イメージ）
is_danger = (300 < worker_pos[0] < 500) and (300 < worker_pos[1] < 500)
if is_danger:
st.error("⚠️ 警告：危険エリアへの立ち入りを検知しました！")
else:
st.success("正常：安全エリア内です")
st.pyplot(fig)
このアプリをローカルネットワーク内で動かせば、現場事務所のタブレットからリアルタイムで状況を確認できるようになります。
現場導入への壁：トラブルシューティングと次のステップ
ここまでで技術的な基盤は整いましたが、これを実際の現場に持ち込むと数々の課題に直面します。ここからは、現場導入時に直面しやすい課題とその対策について解説します。
照明条件の変化とオクルージョン（隠れ）への対策
屋外現場では、太陽の位置によって強烈な影が落ちたり、逆光でカメラが真っ白になったりします。また、重機の後ろに人が隠れる「オクルージョン」も頻発します。YOLOのような単眼カメラAIは、見えていないものは検出できません。
対策としては、ワイドダイナミックレンジ（WDR）対応のカメラを選定することや、複数のカメラを設置して死角を消す設計が必要になります。初期のPoCでは、まず「特定の時間帯、特定の場所」に限定して運用することをお勧めします。
PoCから本格導入へ進むためのスケーリング戦略
自作システムは、あくまで「有用性の確認」と「要件の洗い出し」が目的です。24時間365日稼働させるには、PCの熱対策、電源断への対応、防水防塵など、ハードウェアの信頼性が不可欠になってきます。
PoCで「映像による位置管理は役に立つ」という確信が得られたら、次のステップとして、専用のエッジAIカメラの導入や、クラウド連携によるデータ蓄積システムの構築を検討してください。その際、初期検証で得られた「カメラの設置高さは〇m以上必要」「検知エリアはこの範囲だけでいい」といった具体的要件が、ベンダー選定の強力な判断基準になります。将来的には、MES（製造実行システム）との連携やOPC UAを用いた設備データとの統合により、予知保全や品質予測AIへの応用も視野に入ります。
3D点群データとの連携可能性
さらに先を見据えると、今回のような2D平面図ではなく、ドローンやLiDARで取得した3D点群データやBIM（Building Information Modeling）データとの連携が視野に入ります。AIで検出した位置情報を3Dモデル上にマッピングできれば、高さ方向も含めた真の「デジタルツイン」が実現します。これは難易度が高い取り組みですが、建設DXの重要な到達点の一つと言えます。

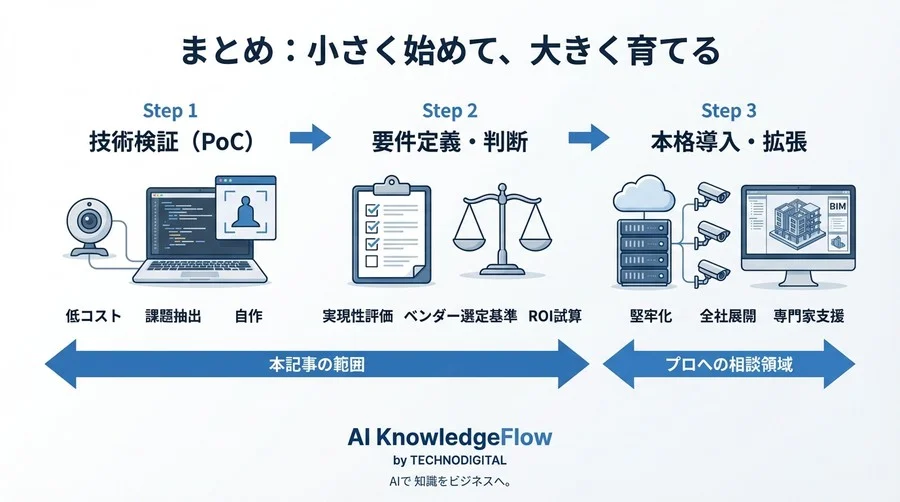

まとめ：小さく始めて、大きく育てる
大規模なシステムを導入して想定外の事態に直面する前に、まずは手頃な機材と手軽なエンジニアリングで、現場のデジタルツイン化を試してみてください。自ら手を動かし、現場のデータから得た知見は、どんな高価なツールよりも価値のある情報資産になります。カイゼンの精神とデータ分析を融合させ、継続的な改善を推進することが重要です。
しかし、本格的な実装段階になれば、精度の壁やインフラの壁に必ず直面します。自作システムの限界を感じたり、より高度なBIM連携や全社展開を考え始めたときは、外部の知見を取り入れることも有効な手段です。
自社への適用を検討する際は、専門的な知見を活用することで導入リスクを軽減できます。個別の状況に応じた現実的なアプローチをとることで、より効果的な導入が可能です。現場に最適なDXのロードマップを、着実に描いていきましょう。
