企業のR&D部門や知財担当者の間で、共通して聞かれる悩みがあります。
「生成AIで論文の要約は楽になったけれど、結局一番重要な『実験データの比較』は手作業でやっている」
システム開発や技術調査の現場において、競合技術の性能比較表を作成するために、多数の英語論文のPDFからグラフの目盛りを目視で読み取り、Excelに入力するといった作業は、非常に労力がかかるものです。
しかし、最新のマルチモーダルAI（LMM: Large Multimodal Model）の登場で、この状況は変わりつつあります。ChatGPTやClaudeの最新モデルは、単に文字を読むだけでなく、グラフの形状を理解し、軸の数値を認識し、そこから傾向を読み取る「視覚的な推論能力」を持っています。
本記事では、テキスト解析だけでは到達できない「図表データの構造化」に焦点を当て、技術調査業務を効率化するための実践的なアプローチを解説します。実務で活用できるプロンプトテンプレートも紹介しますので、ぜひ現場での検証に役立ててください。
1. テキスト要約の限界を超える：図表解析がR&D意思決定に不可欠な理由
多くの企業で導入が進んでいる「論文要約AI」ですが、実は大きな落とし穴があります。それは、「論文の最も重要なファクトは、本文ではなく図表（Figure/Table）に宿る」という事実です。
なぜLLMのテキスト要約だけでは不十分なのか
研究論文において、著者は本文中で自説に有利な結果を強調する傾向があります。「性能が大幅に向上した」と記載されていても、実際のグラフを確認すると、特定の条件下でわずか数パーセントの改善に留まっているケースは珍しくありません。
テキストだけを学習したLLM（大規模言語モデル）に要約させると、著者の主張（バイアス）をそのまま要約してしまいます。しかし、実務において重要なのは「主張」ではなく「事実（データ）」です。実験条件Xの時に、結果Yがどう変化したのか。その真実は、グラフの傾きやプロット点の分布の中にしかありません。
マルチモーダルAI（LMM）が「視覚データ」を解釈する仕組み
ここで登場するのがLMMです。従来のOCR（光学文字認識）ツールは、画像内の「文字」をテキスト化することはできても、折れ線グラフが「右肩上がりである」ことや、棒グラフの「AとBの差が統計的に有意に見える」といった意味を理解することはできませんでした。
LMMは、画像をピクセル単位で処理し、それを言語概念と結びつけて理解します。「X軸が温度、Y軸が耐久性を示しており、温度が上がると耐久性が急激に落ちている」といった解釈が可能です。これは、人間が図表を見て直感的に内容を把握するプロセスに非常に近いものです。
本記事で配布するテンプレートの活用範囲と期待効果
今回紹介する手法を導入することで、以下のような効果が期待できます。
- スクリーニング時間の短縮: 膨大な論文の中から、自社の実験条件に近いデータを含むものだけを瞬時に選別。
- 比較検討資料の自動化: 競合他社の論文から実験データをCSVとして抽出し、自社データと比較するベンチマーク表を半自動で作成。
- 客観性の担保: 本文の主張と図表データに矛盾がないかをAIにチェックさせ、信頼性の低い論文を排除。
これらは決して夢物語ではなく、適切なプロンプトエンジニアリングによって実現可能な領域に入っています。AIを単なるツールとしてではなく、ROI（投資対効果）を最大化するための手段として活用することが重要です。

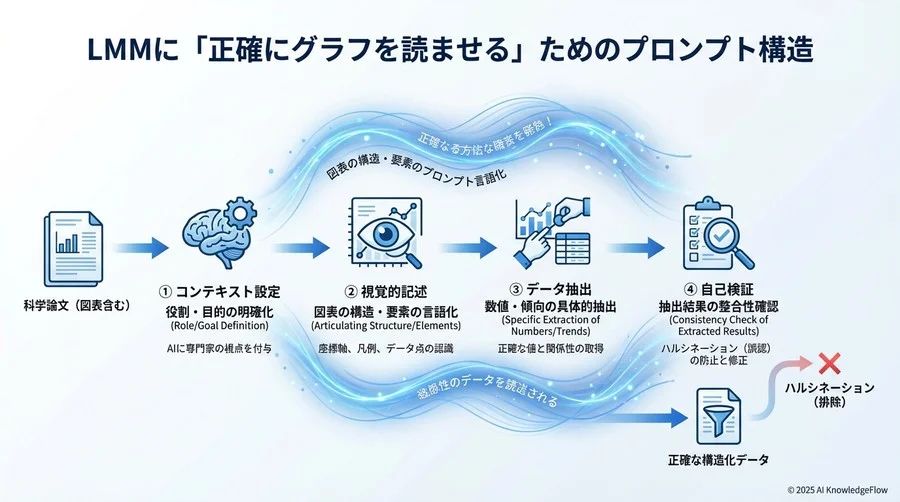

2. 【基礎講義】LMMに「正確にグラフを読ませる」ためのプロンプト構造
具体的なテンプレートに入る前に、LMMに図表を読ませる際の「作法」について触れておきましょう。AIに対して、人間に対するように「このグラフの数値を教えて」と指示するだけでは、精度の高い結果は得られません。
座標・軸・単位を認識させる「視線誘導」の技術
人間がグラフを読む時、無意識に以下のステップを踏んでいます。
- これは何のグラフか？（タイトル、キャプション）
- 軸は何を表しているか？（軸ラベル、単位）
- どの線がどのデータか？（凡例）
- 具体的な数値はいくつか？（目盛り、プロット）
AIにもこの順序で思考させる必要があります。これをプロンプトエンジニアリングではChain of Thought（思考の連鎖）と呼びますが、画像解析においては特に重要です。
いきなり「結果の数値」を出力させようとすると、AIはもっともらしい数字を適当に生成（ハルシネーション）してしまうリスクが高まります。まずは「画像に見えているもの」を記述させ、その後に「数値」を抽出させるという2段階構成が鉄則です。
ハルシネーション（数値の捏造）を防ぐ「制約条件」の書き方
特に数値データの抽出において、AIは「分からない」と言うよりも「嘘の数字」を答えることを好む傾向があります（これはAIの学習データの性質によるものです）。
これを防ぐためには、プロンプトに以下のような制約を明記する必要があります。
- 「目盛りが不鮮明で読み取れない場合は、無理に数値を推測せず『N/A』と出力すること」
- 「抽出した数値が、グラフの軸範囲（Min/Max）に収まっているか確認すること」
Chain of Thoughtを図表解析に応用する
推奨されるプロンプトの基本構造は以下の通りです。
- Context（背景設定）: あなたはデータサイエンティストです、などの役割付与。
- Visual Description（視覚的記述）: まず画像の構造（軸、ラベル、グラフの種類）を言葉で説明させる。
- Data Extraction（データ抽出）: 記述内容に基づいて、具体的な数値を抽出する。
- Verification（検証）: 抽出したデータが視覚情報と矛盾しないか自己評価させる。
このステップを踏むだけで、出力の精度が大きく向上します。
3. 実践テンプレート①：実験条件と結果の相関を読み解く「概要把握型」
数ある論文図表の中から、調査対象として価値があるかを選別するための「概要把握」プロンプトを紹介します。このプロンプトは、マルチモーダル対応AIに対し、図表の画像（Figure）とキャプション（Caption）をセットで入力し、その内容を構造化させることを想定しています。
用途：大量の論文から「当たり」の図表をスクリーニングする
例えば、「特定の触媒を使った時の反応速度」を調査しているシーンを想定してください。論文には大量のグラフが掲載されていますが、その中から目的の実験条件に合致するものを見つけ出す作業は非常に負荷がかかります。AIに図表の意味を要約させ、タグ付けさせることで、この検索プロセスを効率化できます。
プロンプトテンプレート
以下のプロンプトを、ChatGPTやClaudeの最新モデルに入力してください。これら最新のモデルは推論能力が強化されており、複雑な図表の読み取り精度が向上しています。{ }で囲まれた部分は、対象の専門分野に合わせて書き換えてください。
# Role
あなたは{化学工学}の専門知識を持つシニアリサーチャーです。
添付された学術論文の図表（画像）とそのキャプションを分析し、実験の概要を構造化してください。
# Input Data
- Image: [論文の図表画像を添付]
- Caption: [図表のキャプションテキストをここに貼り付け]
# Instructions
以下のステップで思考し、出力を作成してください。
1. 画像構造の認識:
- グラフの種類（折れ線、棒、散布図など）を特定してください。
- X軸（独立変数）とY軸（従属変数）のラベル名と単位を正確に読み取ってください。
- 凡例（Legend）がある場合、各データ系列が何を表しているか（例: 触媒A、触媒B）を特定してください。
2. 実験条件と結果の要約:
- この図表が検証している「仮説」または「実験目的」は何ですか？
- データから読み取れる主要な「傾向」や「結論」を200文字以内で要約してください。
（例: 温度が上昇するにつれて、反応速度は線形に増加している）
3. 関連性評価:
- 調査テーマである「{低温環境下での反応効率}」に関連するデータが含まれているか、5段階（5:非常に高い〜1:低い）で評価し、その理由を述べてください。
# Output Format
以下のJSON形式で出力してください。
{
"graph_type": "...",
"axes": {
"x_label": "...",
"y_label": "...",
"units": "..."
},
"key_findings": "...",
"relevance_score": 3,
"reasoning": "..."
}
出力例とカスタマイズのポイント
このプロンプトの要点は、relevance_score（関連性スコア）を出力させる点です。APIを利用して自動化する場合、このスコアが「4以上」の画像だけを人間に通知するようなワークフローを組むことで、スクリーニング工数を劇的に削減可能です。
また、最新のAIモデルでは、画像認識と言語理解の統合が進んでいます。もし出力の精度が低い場合は、画像の解像度を確認するか、キャプション情報をより詳細に提供することで改善が期待できます。

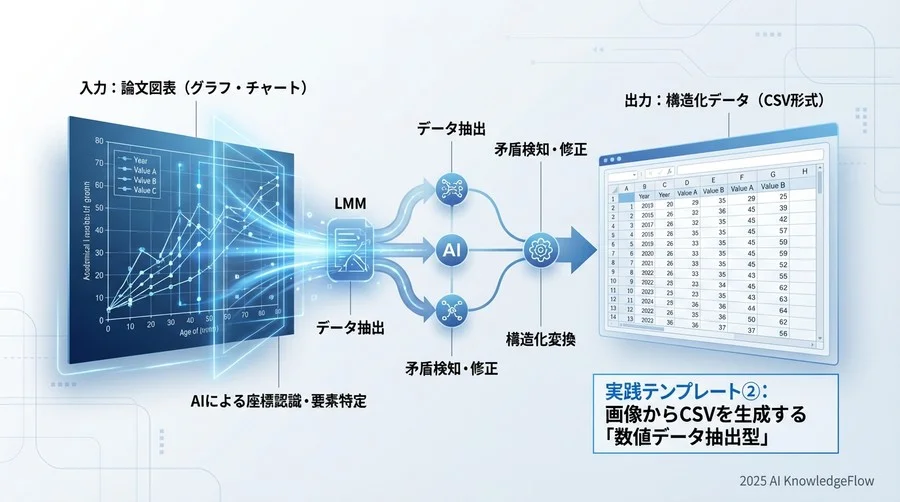

4. 実践テンプレート②：画像からCSVを生成する「数値データ抽出型」
次に、ニーズが高い「画像データの数値化」です。論文のグラフから生の実験データを復元し、ExcelやPythonで再利用可能なCSV形式にします。
用途：競合製品の性能比較テーブルを作成する
競合他社の論文にある性能グラフを、自社の実験データと同じグラフ上にプロットして比較したい場合に役立ちます。
プロンプトテンプレート
このタスクには、空間認識能力に優れたClaudeの最新モデルが適しています。ChatGPTも優秀ですが、座標の読み取り精度に関しては現状Claudeが優位であるというのが、一般的なエンジニアの評価です。
# Role
あなたはデータエンジニアです。
提供されたグラフ画像から、データポイントの数値を可能な限り正確に抽出し、構造化データに変換するタスクを担当します。
# Instructions
画像を詳細に分析し、以下の手順でデータを抽出してください。
1. 座標系の定義:
- X軸とY軸の最小値（Min）と最大値（Max）を特定してください。
- 目盛りの間隔（Scale）を確認してください。
- 対数軸（Log scale）か線形軸（Linear scale）かを必ず確認してください。★重要
2. データ抽出:
- グラフ上の各データポイント（プロット）の座標を読み取ってください。
- 複数のデータ系列（凡例）がある場合は、系列ごとにデータを分けてください。
- データポイントが重なって読み取れない場合や、不鮮明な場合は推測せず、値を `null` としてください。
3. 自己検証 (Self-Correction):
- 抽出した数値が、手順1で特定した軸の範囲内に収まっているか確認してください。
- 明らかな外れ値（グラフの見た目と数値が一致しないもの）がないかチェックしてください。
# Output Format
以下のCSVフォーマットのみを出力してください。解説や前置きは不要です。
Series_Name, X_Value, Y_Value
Example_A, 10, 0.5
Example_A, 20, 0.8
Example_B, 10, 0.4
...
精度検証のための「再確認」プロセス
このプロンプトで出力されたCSVは、必ず一度グラフ化して、元の画像と見比べてください。AIは時折、軸のスケール（特にログスケール）を誤認することがあります。Pythonスクリプト等を用いてAIが出力したCSVを即座にグラフ描画し、元画像と重ね合わせてズレを確認する仕組みを構築することが推奨されます。
5. 実践テンプレート③：本文と図表の矛盾を暴く「整合性検証型」
最後は上級編です。論文の信頼性を評価するために、本文の主張と図表のデータが論理的に整合しているかを検証させます。
用途：論文の信頼性評価、誇大広告の検知
「画期的な成果が出た」という派手なタイトルに惑わされず、その成果が本当にデータによって裏付けられているかを見抜きます。
プロンプトテンプレート
# Role
あなたは厳格な論文査読者（Reviewer）です。
論文の本文テキスト（主張）と、実験結果を示す図表（証拠）を照合し、論理的な整合性を検証してください。
# Input Data
- Text: [論文の「結果と考察」セクションのテキスト]
- Image: [該当する図表画像]
# Instructions
1. 主張の抽出: テキストから、著者が主張している定量的な成果（例: 「従来手法より20%精度が向上した」）を抜き出してください。
2. 証拠の検証: 画像（図表）を分析し、その主張を裏付けるデータが存在するか確認してください。
- グラフの差は、テキストで主張されている数値（20%など）と視覚的に一致しますか？
- エラーバー（標準偏差）を考慮した際、その差は有意と言えそうですか？
3. 矛盾の検知:
- テキストの主張と図表のデータに乖離がある場合は、それを指摘してください。
- 図表の軸操作（0起点の省略など）による視覚的な誇張がないかチェックしてください。
# Output Format
検証レポート:
- 検証対象の主張: "..."
- 図表からの読み取り: "..."
- 判定: [ 整合 / 矛盾 / 誇張の疑いあり ]
- コメント: (矛盾や誇張がある場合、具体的にどこが問題か指摘)
このプロンプトを使うと、鋭い指摘が返ってくることがあります。「本文では『大幅な改善』とあるが、図3のエラーバーを見る限り、有意差があるとは断定できない」といった具合です。これは、技術選定のリスクヘッジとして非常に有効です。

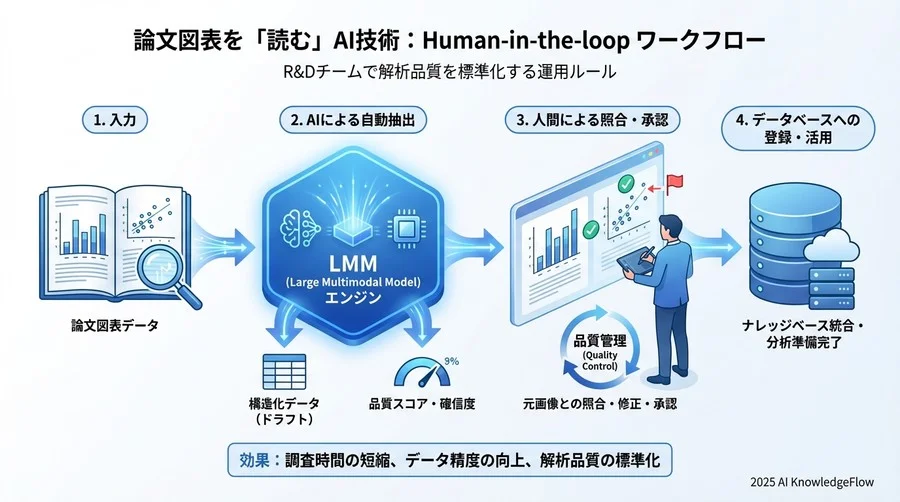

6. 導入ガイド：R&Dチームで解析品質を標準化する運用ルール
ここまで紹介した技術は強力ですが、組織として導入するにはガバナンスが必要です。組織導入において推奨される運用ルールをいくつか紹介します。
解析結果のダブルチェック体制（Human-in-the-loop）
AIはあくまで「手段」であり、最終的な判断と責任は人間が担うべきです。特に特許調査や製品開発のパラメータ設定に関わるデータについては、「AIが抽出したデータは、必ず元画像と突き合わせて人間が承認する」というフローを徹底してください。AIの出力結果を鵜呑みにすることは、研究不正や製品事故のリスクに繋がります。
モデル別得意・不得意の使い分け
現状のLMMには明確な特性があります。
- Claudeの最新モデル: 細かい図面の読み取り、座標抽出、グラフの構造理解に極めて強い。データ抽出タスク向き。
- ChatGPT: 抽出したデータの解釈、背景知識に基づいた推論、多言語対応に強い。概要把握や整合性検証向き。
これらを適材適所で使い分ける、あるいは両方のモデルに同じ図表を読ませて結果を比較する（クロスチェック）のが、現時点でのベストプラクティスです。
セキュリティと著作権に関するコンプライアンス
学術論文は著作権の対象です。AIに解析させる行為自体は、日本の著作権法（第30条の4など）において情報解析目的として認められるケースが多いですが、解析後のデータを社外に公開したり、元画像をデータベース化して共有したりする場合は注意が必要です。
また、未公開の自社データをAIに入力する場合は、必ずAPI経由で利用し、学習データとして利用されない設定（オプトアウト）を確認してください。

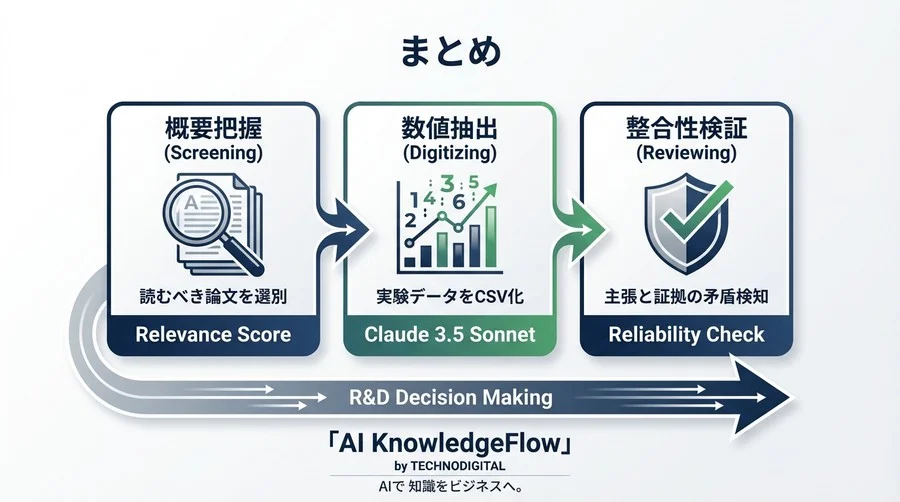

まとめ
LMMを用いた図表解析は、R&Dの現場における「時間の使い方」を根本から変える可能性を秘めています。転記作業に費やしていた時間を、データの解釈や新しいアイデアの創出に充てることができるようになるのです。
今回紹介した3つのテンプレート：
- 概要把握型: 読むべき論文を瞬時に選ぶ
- 数値抽出型: グラフをCSVデータに戻す
- 整合性検証型: データの信頼性を査読する
まずはこれらを、手元の論文で試してみてください。AIの視覚的な推論能力の高さに驚かれるはずです。
AIはあくまでビジネス課題を解決するための手段です。これらの技術を適切に活用し、ROIの最大化に貢献するプロジェクト運営や、より高度な研究開発の推進に役立てていただければ幸いです。
