学習パスの概要：なぜ「止まらない」安全制御が必要なのか
製造現場に導入された協働ロボットは、安全性を確保しつつ、投資に見合う稼働率と生産性を発揮できているでしょうか。
安全柵を取り払ったにもかかわらず、人が近づくたびに停止を繰り返し、結果としてサイクルタイムが悪化しているケースは少なくありません。「安全第一」は絶対条件ですが、過度な停止による稼働率の低下は、ROI（投資利益率）を大きく損なう要因となります。
「安全を確保しつつ、止めずに動かし続け、生産性を最大化したい」
これは、現場のエンジニアだけでなく、工場運営における重要な経営課題の一つです。従来のISO/TS 15066に基づく速度・接触力制限だけでは、この課題を解消するのが難しい場合があります。
そこで注目されているのが「セーフティ強化学習（Safe Reinforcement Learning: Safe RL）」です。

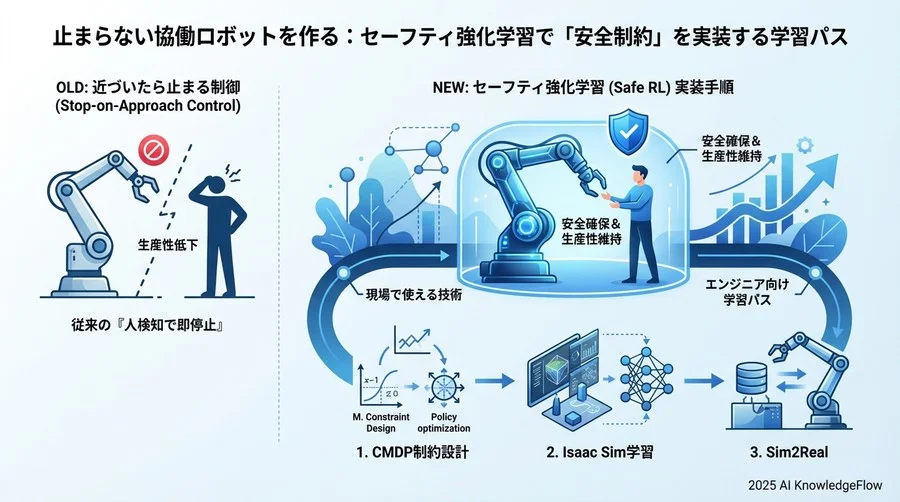

協働ロボットの現状課題：安全性と生産性のトレードオフ
従来の安全制御では、状況によっては柔軟な対応が難しい場合があります。
従来の安全制御は、特定の条件に対して事前に定義されたルールに基づいて動作します。例えば、「エリアAに人が入ったら一時停止」「エリアBなら速度30%」といったルールは、明確で認証も取りやすい一方、状況の「文脈」を理解することができません。
例えば、作業者がロボットの背後を通り過ぎるだけでも、ルールベースでは一律に停止する場合があります。しかし、熟練した作業者同士であれば、互いの状況を把握し、作業を中断せずに、身をかわすといった対応が可能です。セーフティ強化学習では、このような状況に応じた柔軟な対応を目指します。
セーフティ強化学習（Safe RL）が実現する動的自律回避
通常の強化学習は「報酬の最大化」を目指して行動を最適化しますが、安全性の考慮が十分でない場合があります。例えば、「早くタスクを完了させたい」という報酬が強すぎると、AIが障害物（人間）との接触を回避することを優先しない可能性があります。
セーフティ強化学習では、「安全制約を満たした上での報酬最大化」を目指します。「リスク値が規定を超えたらその行動は却下」という安全のための制約を、学習プロセスに組み込むことで安全性を確保します。

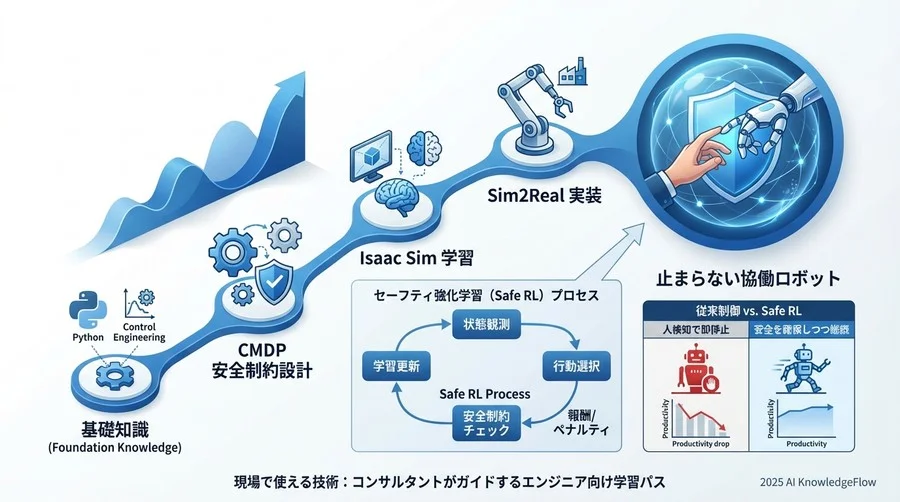

本ガイドのゴール：理論理解からシミュレーション実装まで
本記事では、Pythonや制御工学の基礎知識を持つエンジニアが、Safe RLを実装し、定量的な生産性向上に寄与するための学習パスを解説します。
論文のアルゴリズムをなぞるだけでなく、実務の現場で得られる知見と最新のAIトレンドに基づき、以下のステップで解説します。
- 理論: 安全制約を数式化する方法（CMDPの理解）
- 環境: シミュレーション環境の構築（Isaac Simの活用）
- 実装: 安全なポリシー学習の実装（PPO-Lagrangianの活用と最新トレンドへの視座）
- 展開: リアルタイム推論とSim2Realへの挑戦
特に「実装」のフェーズにおいては、従来の手法だけでなく、計算コストの課題にも目を向ける必要があります。長らく標準とされてきたPPO（Proximal Policy Optimization）は強力ですが、計算負荷が高いという側面があります。
現在、AI業界全体ではDPO（Direct Preference Optimization）やGRPOといった、より計算効率が高く安定した学習手法への移行が進んでいます。本ガイドでは、Safe RLの基礎としてPPO-Lagrangianを確実に習得しつつ、こうした次世代の効率的な手法へステップアップするための土台作りも意識して解説します。
「止まらないロボット」を実現し、工場のスループットを最大化するための知識を整理していきましょう。
Step 1：理論の基礎を固める - 「制約」をどう数式化するか
AIに「やってはいけないこと」を教える方法について解説します。この設計を誤ると、重大なインシデントを招き、事業継続リスクにつながる可能性があります。
通常の強化学習 vs セーフティ強化学習
通常の強化学習（RL）では、エージェントは「報酬（Reward）」を最大化するように行動します。
$ \max_\pi J(\pi) = \mathbb{E}{\tau \sim \pi} \left[ \sum{t=0}^T \gamma^t r_t \right] $
危険な行動に対して「大きなマイナス報酬（ペナルティ）」を与えるという方法が考えられます。「ぶつかったら-100点」とすれば回避するようになるように思えます。
しかし、これには「Reward Hacking（報酬ハッキング）」という問題があります。もし「ゴールしたら+1000点」という設定だった場合、AIは「-100点のペナルティを受けても、+1000点を取りに行った方が良い」と判断し、衝突を選ぶ可能性があります。ペナルティの値を調整する作業は、開発工数を増大させ、導入コストを押し上げる要因となります。
CMDP（制約付きマルコフ決定過程）の直感的理解
そこで、CMDP（Constrained Markov Decision Process）という考え方が用いられます。報酬とは別に「コスト（Cost）」という概念を導入し、それを最適化の「制約条件」として扱います。
$ \max_\pi J(\pi) \quad \text{s.t.} \quad J_{C_i}(\pi) \le d_i $
- $J(\pi)$: タスク達成の報酬（生産性など）
- $J_{C_i}(\pi)$: 安全コストの期待値（危険度）
- $d_i$: 許容できるコストの上限（安全閾値）
これは、経営視点で言えば「生産性（報酬）を最大化しつつ、安全基準違反（コスト）を許容範囲内に抑える」という制約条件に相当します。どれほどタスク効率が上がっても、安全基準を逸脱する行動は許容されません。
報酬設計の問題点：Reward Hackingと安全違反
例えば、ピッキングロボットに「とにかく早く運ぶ」ことを学習させた場合、ロボットがアームを振り回して荷物を「放り投げる」という行動を取る可能性があります。これは移動時間を短縮するものの、荷物を破損させ、周囲を危険な状態にする可能性があります。これがReward Hackingの問題点です。
Safe RLでは、これを防ぐためにラグランジュ緩和法を用いるのが一般的です。制約違反の度合いに応じてペナルティの重み（ラグランジュ乗数）をAIが自動的に調整します。これにより、「安全基準を遵守しつつ、サイクルタイムを最小化する」という、実運用に耐えうるバランスの取れた行動を学習させることが可能になります。
【ここまでの達成確認】
- 従来のペナルティ方式（マイナス報酬）の限界とリスクを理解した
- CMDPにおける「報酬」と「コスト」の役割の違いを説明できる
Step 2：開発環境の構築 - リスクゼロでAIを育てる
理論の次は実験場の準備です。強化学習は「失敗から学ぶ」プロセスですが、実機の協働ロボットで何度も失敗することはできません。
物理シミュレータの選定（Isaac Sim / Gazebo / MuJoCo）
製造業の現場への導入を見据える場合、シミュレータの選定は開発効率とプロジェクトの成否を左右する重要な要素です。
- NVIDIA Isaac Sim: フォトリアリスティックな描画とGPUによる高速な物理演算が可能で、Sim2Real（シミュレーションから実機への移行）のための機能が充実しています。
- Gazebo: ROS/ROS2ユーザーにはお馴染みですが、多数のエージェントを同時に学習させるには処理能力が不足する場合があります。
- MuJoCo: 計算速度は速く研究用途には適していますが、産業用ロボットのセンサーモデルや周辺環境の作り込みに手間がかかります。
今回は、産業用途での拡張性とPython連携のしやすさから、Isaac Sim（またはOmniverse）をベースに進めていきます。
OpenAI Gym互換インターフェースの準備
強化学習アルゴリズムとシミュレータをつなぐ共通言語として、「Gymnasium（旧OpenAI Gym）」インターフェースを使います。
import gymnasium as gym
from gymnasium import spaces
class CobotSafetyEnv(gym.Env):
def __init__(self):
super(CobotSafetyEnv, self).__init__()
# 行動空間：6軸のアーム関節速度（位置制御ではなく速度制御が安全）
self.action_space = spaces.Box(low=-1.0, high=1.0, shape=(6,), dtype=np.float32)
# 状態空間：関節角度、角速度、障害物(人)との相対位置など
self.observation_space = spaces.Box(low=-np.inf, high=np.inf, shape=(24,), dtype=np.float32)
def step(self, action):
# シミュレータへ行動を送信し、次状態・報酬・コストを取得
# ...
# Safe RLでは info に 'cost' を含めるのがお作法
info = {'cost': current_safety_cost}
return observation, reward, terminated, truncated, info
step 関数の返り値にある info 辞書に cost （安全コスト）を含めることで、Safe RLのアルゴリズムがこの値を監視し、制約条件として利用できるようになります。
安全監視用デジタルツイン環境のセットアップ
環境構築において重要なのが、「人間」のモデル化です。静止したポールを避けるだけでなく、現場の人間は予測不能な動きをします。
シミュレーション環境には、ランダムに歩き回る「動的障害物」として人間モデルを配置します。そして、ロボットには実機と同じ位置に「仮想センサー」を取り付けます。
- LiDAR/深度カメラ: 点群データとして周囲を認識
- 関節トルクセンサー: 接触時の外力を検知
シミュレーション上で多様なシナリオを網羅的に学習・評価することで、実機テスト時の手戻りを防ぎ、開発コストを抑制することが重要です。
【ここまでの達成確認】
- 物理シミュレータ（Isaac Sim等）のセットアップが完了した
- Gymインターフェースを通してシミュレータから
costを取得できるようになった - 環境内に「動く人間モデル」を配置した
Step 3：実装演習 - 安全制約付きポリシーの学習
環境が整ったら、AIの学習を行います。ここでは、PPO-Lagrangian という手法をベースにした実装を解説します。これは、PPO（Proximal Policy Optimization）に、CMDPの制約を組み込んだものです。
状態空間と行動空間の定義：レイテンシを考慮した設計
入力データ（状態空間）の設計には、現在の状態だけでなく、「過去数フレーム分の履歴」を含めることが有効です。
# 状態ベクトルの構成例
state = [
joint_positions, # 現在の関節角度
joint_velocities, # 現在の関節角速度
end_effector_pos, # 手先位置
obstacle_relative_pos, # 障害物との相対位置
previous_action # 1ステップ前の行動
]
「1ステップ前の行動」を含めることで、ロボットの動作を滑らかにすることができます。急激なアクションの切り替えは、ロボットの機構部品にダメージを与え、メンテナンスコストの増大やダウンタイムの発生につながる可能性があります。
また、行動空間（出力）は、位置制御（Position Control）ではなく速度制御（Velocity Control）またはトルク制御に設定することが推奨されます。位置指定の場合、目標位置への移動時に最大速度で動こうとするため、安全制御が難しくなることがあります。
コスト関数（Cost Function）の実装テクニック
コスト関数は、Safe RLにおいて重要な要素です。報酬関数とは別に、コスト関数を定義します。
def calculate_cost(robot_pos, human_pos, velocity):
distance = np.linalg.norm(robot_pos - human_pos)
cost = 0.0
# 安全距離（例: 0.5m）を割り込んだらコスト発生
# 距離が近いほどコストが急激に増える設計にする
if distance < 0.5:
cost += 1.0
# 速度制限：人が近くにいるのに速すぎる場合もコスト
if distance < 1.0 and np.max(np.abs(velocity)) > LOW_SPEED_LIMIT:
cost += 0.5
return cost
このコスト関数は、単に「ぶつかったか否か」を判断するだけでなく、危険に近づくほど値が大きくなるように設計することで、AIはより慎重な挙動を学習しやすくなります。
学習プロセスの監視：累積コストとタスク達成率の可視化
学習を行う際は、以下の指標を監視することが重要です。
- Episodic Reward: タスクの達成度
- Episodic Cost: 安全違反の度合い
- Lagrangian Multiplier: ペナルティの重み
「Lagrangian Multiplier」は、学習初期にロボットの動作が不安定でコストが高い場合、値が上昇します。そしてロボットの動作が安定すると、値が下がり始め、タスク報酬の追求にシフトします。
この自律的なバランス調整機能こそが、Safe RLが複雑な製造現場において高い適応力を発揮し、運用コストを最適化できる理由です。
【ここまでの達成確認】
- 状態空間に時間的な履歴情報と前回の行動を含めた
- 距離と速度に基づくコスト関数を実装できた
- 学習曲線を見て、報酬とコスト、ラグランジュ乗数の相関関係を確認できた
Step 4：リアルタイム推論への最適化 - 現場適用の壁を超える
シミュレーション環境でスムーズな回避動作が実現できても、実機に移植した途端に「反応が遅い」「カクつく」といった問題が発生し、タスク効率が低下することは珍しくありません。これは「推論レイテンシ」が制御周期に追いついていないために発生します。
推論速度と制御周期の同期（Hzの壁）
協働ロボットの制御周期は、一般的に125Hz（8ms）〜500Hz（2ms）という高速なサイクルで動作しています。一方で、深層強化学習モデルの推論をPython上の学習フレームワークでそのまま実行すると、数十ms以上の時間を要することがあります。
8msごとに新しい指令を待っているロボットに対し、50ms前のセンサー情報に基づいた指令を送ってしまうと、制御の不整合から振動や暴走を引き起こすリスクが高まります。
この「Hzの壁」を突破し、現場のタクトタイム要件を満たす実用的なシステムを構築するためには、以下の対策が不可欠です。
モデルの変換と軽量化（ONNX / TensorRT）:
学習に使用したPyTorchやTensorFlowなどのモデルを、そのまま実機で動かすのは非効率です。これらは学習時の柔軟性を重視しており、推論時のオーバーヘッドが大きいためです。
実運用では、モデルを標準的な中間表現である ONNX (Open Neural Network Exchange) 形式へ変換し、ONNX Runtime や TensorRT といった推論専用エンジンで実行することが推奨されます。これにより、フレームワークやOS固有の制約（例えばWindows環境でのGPUサポート状況など）に左右されず、C++環境等でハードウェアの性能を最大限に引き出した高速推論が可能になります。また、FP32（32ビット浮動小数点）からINT8（8ビット整数）への量子化を行うことで、精度を維持しつつ計算量を劇的に削減する手法も一般的です。非同期推論（Asynchronous Inference）アーキテクチャ:
どれほど高速化しても推論遅延をゼロにはできません。そこで、制御ループ（高周波）と推論ループ（低周波）を分離する設計を採用します。最新の推論結果が届くまでの間、制御側では前回の推論結果や運動学に基づいた補間を行い、ロボットを滑らかに動かし続けます。
フェイルセーフ機構：RLモデルの判断を監視する「番人」の実装
AIは確率的な挙動をするため、どのような状況でも100%安全であると保証することは困難です。厳格な安全基準が求められる製造現場において、この不確実性は経営リスクに直結するため許容されません。
そこで、「安全シールド（Safety Shield）」と呼ばれる決定論的な監視層を導入します。
これはAIモデル（ニューラルネットワーク）ではなく、古典的な制御理論や運動学に基づいた厳格なルールによって動作します。例えば、「AIがどんな加速指令を出そうとも、障害物との衝突まで0.5秒を切ったら、物理的に可能な最大ブレーキで停止動作を上書きする」といったロジックを実装します。
graph TD
A[センサー入力] --> B{AIモデル推論};
B --> C[AI推奨行動];
C --> D{安全シールド判定};
D -- 安全 --> E[ロボット制御器へ];
D -- 危険 --> F[安全停止/回避軌道へ強制修正];
F --> E;
このシールドが存在することで、AIの予期せぬ出力があった場合でも物理的な安全性を担保し、現場への導入障壁を大きく下げることが可能になります。
【ここまでの達成確認】
- 推論モデルの高速化（ONNX/TensorRTへの変換）の必要性を理解した
- 制御周期と推論時間のギャップを埋める非同期設計をイメージできた
- AIの出力を監視する「安全シールド」の役割を理解した
最終課題と次のステップ - Sim2Realへの挑戦
シミュレーション上でロボットが動き、推論速度の問題が解決できたら、次は Sim2Real（Simulation to Real）ギャップ に取り組みます。
ドメインランダム化によるシミュレーションギャップの解消
現実世界はシミュレーションほど理想的ではありません。センサーにはノイズが乗り、アームの摩擦係数は変化し、モーターの応答性にも個体差があります。
これに対応するために、Domain Randomization（ドメインランダム化）を行います。学習時の環境パラメータをランダムに変動させてAIを学習させます。
- 物理パラメータ: リンクの質量、摩擦係数、減衰比を変動させる。
- 観測ノイズ: センサー値にノイズを加える。
- 通信遅延: 意図的に遅延を発生させる。
これにより、AIは現実世界の不確実性に対してロバスト（堅牢）になり、導入後の調整工数を大幅に削減できるようになります。
実機テストのための段階的移行チェックリスト
実機へのデプロイは、以下の手順で段階的に進めてください。
- Air Run: ロボットの周囲に何もない状態で動かし、挙動不審な動きがないか確認。
- Soft Obstacle: 発泡スチロールなどの柔らかい障害物でテスト。
- Slow Speed: 速度制限を低く設定し、人が近づいて回避することを確認。
- Full Speed: 徐々に速度を上げ、タスク性能を確認。
継続的な学習リソースとコミュニティ
セーフティ強化学習は発展途上の技術であり、新しい手法が発表されています。モデル予測制御（MPC）と強化学習を組み合わせた手法も注目されています。
この技術を適切に実装することで、「安全柵のない工場」というスマートファクトリーの実現に近づき、スペース効率の向上と柔軟なライン変更による定量的な経営効果が期待できます。

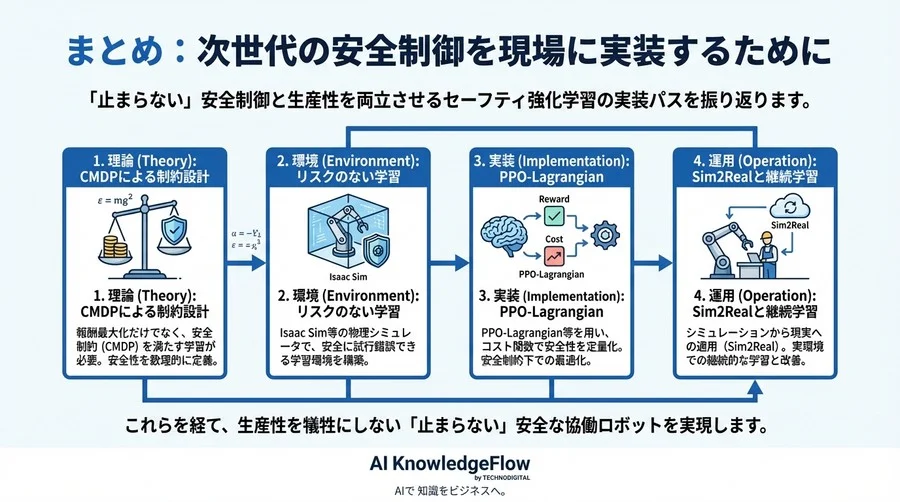

まとめ：次世代の安全制御を現場に実装するために
今回は、生産性を損なわずに安全制御を実現するための、セーフティ強化学習の実装パスを解説しました。
要点をまとめます。
- 理論: 報酬最大化だけでなく、制約条件（CMDP）を満たす学習が必要。
- 環境: Isaac Sim等の物理シミュレータで、学習環境を構築。
- 実装: PPO-Lagrangian等を用い、コスト関数で安全性を定量化。
- 運用: 安全シールドとの併用やSim2Real技術で、信頼性を確保。
本記事の学習パスを参考に、導入による定量的な効果を見据え、自社の生産ラインへの適用を検討することをおすすめします。
