AIエージェントや大規模モデルの開発現場で、最近必ずと言っていいほど話題になるのが「GPUクラスターの電気代、どうにかならないか？」という悲鳴です。H100を何千基も並べれば性能が出るのは分かっています。しかし、その冷却にかかるコストと、変電所から引っ張ってくる電力容量の確保に、多くの経営者やインフラ責任者が頭を抱えています。
「ムーアの法則は死んだのか？」という問いはさておき、物理的な壁――特に「熱」と「データ移動のエネルギー」の壁に直面しているのは事実です。そこで脚光を浴びているのが光コンピューティングです。
メディアでは「電子の代わりに光を使って超高速計算！」と魔法のように語られがちですが、開発現場の視点から言えば、話はそう単純ではありません。光には光の、物理的な制約と導入のハードルがあります。
この記事では、過度な期待を煽るのではなく、「光コンピューティングは自社のAIインフラにとって投資対効果（ROI）が見合う選択肢なのか？」という視点から、技術成熟度と導入リスクを冷静に評価していきます。2030年を見据えたインフラ戦略の、一つの羅針盤として活用してください。
シリコン半導体の限界と「光」への転換点
IT業界が長年依存してきたシリコン半導体の進化。微細化プロセスは2nm、1.x nmへと進んでいますが、ここで起きているのは「演算性能の限界」というよりは、「移動の限界」です。
ムーアの法則の鈍化とデナード則の崩壊
かつてはトランジスタを小さくすればするほど、高速かつ省電力になりました（デナード則）。しかし、2000年代半ばにこの法則は崩れています。リーク電流による発熱が無視できなくなり、クロック周波数は頭打ちになりました。これまで並列化（コア数を増やす）で性能を稼いできましたが、それも限界を迎えつつあります。
最新のGPUを見ても、ダイ（半導体チップ）の面積は物理的な露光リミット（レチクル限界）に近づいています。これ以上チップを大きくできないため、チップレット技術で複数のダイを繋いでいますが、ここで新たなボトルネックが生まれます。「チップ間の通信」です。
データ転送における「熱」と「遅延」の物理的障壁
驚くべきデータがあります。現代のAI処理において、消費電力の60%以上が「演算（計算）」ではなく「データの移動（メモリからプロセッサへ、あるいはチップ間）」に使われているという事実です。
電子が銅配線の中を移動するとき、抵抗によって必ず熱が発生します。配線が細くなればなるほど抵抗は増え、信号は減衰します。これを補うためにさらに電力を投入する――この悪循環が、データセンターのPUE（電力使用効率）を悪化させている主犯です。
一方、光子（フォトン）はどうでしょうか。光ファイバーや導波路の中を進む光は、抵抗による発熱がほぼゼロです。しかも、光の速度で移動し、互いに干渉しないため、一本の線に複数の色の光（波長）を通して同時に大量のデータを送ることができます。
なぜ今、光回路（Optical Circuit）が実用段階なのか
「光コンピュータ」という概念自体は数十年前からありましたが、なぜ今なのか。それはシリコンフォトニクスの製造技術が成熟してきたからです。
従来の半導体製造プロセス（CMOS）を流用して、シリコンウェハー上に微細な光回路（導波路、変調器、受光器）を作り込めるようになりました。これにより、量産コストが劇的に下がり、電子回路と光回路を密接に統合することが可能になったのです。
これは、実験室のベンチトップから、データセンターのラックへと技術が降りてきたことを意味します。
光コンピューティング技術の分類と選定の全体像
「光コンピューティングを検討している」という言葉の裏には、実は2つの全く異なるアプローチが混在しているケースが多々あります。この前提を整理しておかないと、アーキテクチャ設計やベンダー選定の段階で大きな認識のズレが生じます。
光インターコネクト vs 光演算（Optical Computing）
まずシステム設計の観点で明確に区別すべきは、「通信を光にする」のか、それとも「計算そのものを光にする」のかという点です。
光インターコネクト（Optical Interconnect）
- 目的: チップ間、ボード間、ラック間のデータ転送におけるボトルネックを解消し、高速化と省電力化を両立する。
- 技術: CPO（Co-Packaged Optics）などが代表例。GPUやスイッチASICのすぐ隣に光トランシーバーを配置し、電力消費の激しい電気配線の距離を極限まで短縮する。
- 現状: 既にデータセンター向けの実用化フェーズに入っており、大手半導体ベンダーがエコシステム構築に注力している領域。
光演算（Optical Computing）
- 目的: 行列演算（積和演算）そのものを、電子ではなく光の干渉や回折といった物理現象を利用して実行する。
- 技術: マッハ・ツェンダー干渉計（MZI）メッシュなどを用いたアナログ演算回路。
- 現状: スタートアップや研究機関が先行する領域。特定の推論タスクにおいてはシリコンを凌駕する電力効率を叩き出すものの、汎用コンピューティングへの適用にはまだハードルがある。
技術責任者として最初に下すべき判断は、直面しているシステム課題が「プロセッサ間の帯域不足や通信遅延」なのか、それとも「演算処理自体の電力コスト」なのかという見極めです。前者はインフラストラクチャ全体のファブリック刷新を意味し、後者は特定ワークロード向けのエッジデバイスや専用アクセラレータの導入を意味します。
アナログ方式とデジタル方式の違い
光演算の領域をさらに深掘りすると、アナログ方式とデジタル方式という2つの異なるパラダイムが存在します。
- アナログ方式: 光の強度や位相を連続値として扱い、物理現象の振る舞いそのものを計算結果として利用します。ニューラルネットワークの推論（主に積和演算）と非常に相性が良く、超低遅延かつ低消費電力という圧倒的なメリットを持ちます。一方で、環境ノイズの影響を受けやすく、計算精度の制御には高度なキャリブレーション技術が求められます。
- デジタル方式: 光を用いて「0」と「1」の論理ゲートを構築します。従来のノイマン型コンピュータと同じ論理階層で動作するためソフトウェアとの親和性は高いですが、光子同士を相互作用させてスイッチング素子やメモリを実装するのは物理的な難易度が極めて高く、基礎研究の要素が強いのが実情です。
現在、商用化のロードマップに乗っているAIアクセラレータの大部分はアナログ方式の光演算を採用しています。演算のコア部分を光アナログ回路で担い、データの入出力やメモリ管理、非線形処理を従来のデジタルシリコン回路で補完するハイブリッド構成が現実的な解となっています。
用途別マトリクス：学習用か推論用か
現状の技術成熟度を踏まえ、ワークロードごとの適性をマトリクスに整理しました。
| 用途 | 課題 | 推奨技術領域 | 備考 |
|---|---|---|---|
| 大規模言語モデル（LLM）学習 | 膨大なGPU間通信、同期ズレ | 光インターコネクト (CPO) | 数千から数万基のGPUを繋ぐ広帯域ファブリックとして光通信技術が必須。 |
| エッジ/リアルタイム推論 | レイテンシ、消費電力制約 | 光演算アクセラレータ | 特定のAIモデルにハードウェアを特化させることで、圧倒的なTOPS/Wを実現可能。 |
| 科学技術計算 | 倍精度浮動小数点（FP64） | シリコン（GPU/HPC） | 現状の光演算はINT8などの低精度計算に特化。高精度が要求されるシミュレーション等はシリコンの独壇場。 |
ここで補足すべき重要なトレンドが、INT8（8ビット整数量子化）の位置づけです。現在、AI処理におけるINT8は、光演算に限らずシリコンベースのNPUやCPUにおいても、AI性能（TOPS：1秒あたりの兆回演算回数）を測るデファクトスタンダードの指標として進化しています。
最新のノートPC向けプロセッサやサーバー向けCPUでは、ハードウェアレベルでのINT8命令セット拡張（VNNI対応など）が進み、ソフトウェア側でもSIMD APIの拡充による配列内積計算の高速化が図られています。つまり、「低精度（INT8）での高効率な推論」はAI業界全体のメガトレンドであり、光演算アクセラレータはこのトレンドの究極系（さらなる低電力化と低遅延化）として、エッジ推論などの領域で独自の優位性を確立しようとしています。高精度なFP64演算は従来のHPCに任せ、推論フェーズのINT8演算を光や最新のNPUにオフロードする、という適材適所のアーキテクチャ設計が今後の標準となるでしょう。
評価軸1：エネルギー効率（TOPS/W）の実効性検証
ここからは、導入を検討する際の具体的な評価軸に入ります。まずは最大の売りである「省電力」についてです。
カタログスペックと実環境での乖離
ベンダーはよく「演算効率 100 TOPS/W」といった驚異的な数字を出してきます。既存のGPUが数TOPS/W程度であることを考えると、桁違いです。しかし、この数字には罠があります。
多くの場合、これは「光コア部分のみ」の効率です。光演算チップを動かすには、レーザー光源、変調器の制御、そして何よりAD/DA変換（アナログ-デジタル変換）が必要です。メモリ（デジタル）からデータを読み出し、光（アナログ）に変換し、計算結果をまたデジタルに戻す。この周辺回路の消費電力が意外と大きいのです。
冷却コストを含めたトータルエネルギー削減効果
真のROIを弾くには、チップ単体ではなく、システム全体、特に冷却コスト（Cooling Cost）を含めて計算する必要があります。
光回路自体は発熱が極めて少ないため、冷却要件が緩和されます。データセンター全体の電力消費を表す指標であるPUE（Power Usage Effectiveness）へのインパクトを試算してください。
$$ \text{Total Saving} = (P_{\text{GPU}} - P_{\text{Optical}}) \times N + (C_{\text{GPU}} - C_{\text{Optical}}) $$
ここで、$P$はプロセッサ消費電力、$N$は台数、$C$はそれに対応する冷却電力です。光コンピューティングは $P$ を下げるだけでなく、$C$ を劇的に下げるポテンシャルがあります。液冷設備への巨額投資を回避できる可能性も含めて評価すべきです。
既存GPUクラスターとの電力対性能比（Performance per Watt）比較
実際にPoCを行う際は、単なるピーク性能ではなく、「実効ワークロードにおけるワット当たり性能」を計測してください。特に、バッチサイズが小さい（リアルタイム性が求められる）推論タスクでは、GPUは遊びが生じて電力効率が落ちますが、光回路はレイテンシ固定で処理できるため、効率が逆転するポイントがあります。
評価軸2：レイテンシとスループットのトレードオフ評価
次に性能面です。「光速」という言葉に踊らされず、システム全体のレイテンシを見極めましょう。
光速演算がもたらす圧倒的な低遅延
光が回路を通過する時間はピコ秒オーダーです。行列演算のサイズが大きくなっても、光が通り抜ける時間は変わりません。これは、ディープラーニングの層が深くなっても、演算遅延がほぼ増えないことを意味します。自動運転や高頻度取引など、マイクロ秒を争う領域では、この物理的特性が決定的な競争優位になります。
帯域幅の拡張性と波長分割多重（WDM）の恩恵
光のもう一つの強みは帯域幅です。波長分割多重（WDM）技術を使えば、1本の導波路に異なる色の光を同時に通すことで、並列度を物理的に増やせます。
シリコンチップで配線を増やすと面積と熱が増えますが、光なら「色」を増やすだけでスループットを上げられます。将来的にモデルがさらに巨大化した際、ハードウェアを入れ替えずに光源の制御だけで性能をスケールできる可能性があります。
ボトルネックの移動：メモリとAD/DA変換の壁
しかし、ここで「電気」との接点がボトルネックになります。演算がいくら速くても、メモリからのデータ供給（電気）や、光への変換（E/O変換）が遅ければ、システム全体の速度はそこで律速されます。
評価の際は、「エンドツーエンドのレイテンシ」を確認してください。特に、頻繁にメモリ読み書きが発生するようなメモリーバウンドなタスクでは、光演算のメリットが相殺されてしまうリスクがあります。
評価軸3：エコシステムと導入容易性（Software Stack）
ハードウェアの選定において、最も重要視すべきであり、同時に最大の懸念点となるのがこの領域です。ハードウェアのカタログスペックがどれほど優秀でも、使いにくいソフトウェアスタックは現場のエンジニアを疲弊させ、プロジェクトを頓挫させる原因となります。
PyTorch/TensorFlowとの互換性とコンパイラ
データサイエンスの現場では、主にPythonとPyTorch、あるいはTensorFlowを用いた開発が標準となっています。現場のエンジニアに「明日から光チップ用の専用言語でモデルを書き直してほしい」と要求しても、現実的ではありません。開発効率を落とさず、既存のコード資産や学習済みモデルをそのまま活かせるかが導入成功の鍵となります。
選定するソリューションが、主要フレームワークの最新エコシステムにどれだけ適応しているかを厳しく確認してください。特にAI周辺のエコシステムは変化が激しく、ベンダーのソフトウェア開発力と追従スピードが問われます。
- フレームワークの抽象化:
torch.nn.Linearなどの標準レイヤーを、コードの書き換えなしにドロップインで置き換えられるでしょうか。また、KerasやJAXといったモダンな高レベルAPIへの対応計画がロードマップに明記されているかを確認してください。 - 環境への適応力: TensorFlowなどのエコシステムでは、WindowsネイティブでのGPUサポートが廃止され、WSL2（Windows Subsystem for Linux 2）やUbuntu環境での運用が標準となるなど、環境要件が変化しています。ベンダーのSDKがこれらの最新環境構築フロー（DockerコンテナやWSL2など）に正しく対応しているか、あるいは古い仕様に依存したまま放置されていないかを見極める必要があります。特に、GPUと光チップを併用するハイブリッド構成では、ドライバやライブラリの整合性維持が極めて重要です。
- コンパイラの最適化能力: 提供される独自のグラフコンパイラは、モデルを自動的に光回路向けに最適化できる設計になっているでしょうか。開発者が手動で回路特性に合わせたチューニングを行う必要がある場合、Time-to-Market（市場投入までの時間）の遅れに直結します。
- 量子化（Quantization）のサポートと最新動向への追従: 光演算はアナログ特性を持つため、デジタル演算とは異なるノイズや精度制約があります。さらに現在のAI開発では、モデルの大規模化に伴い量子化技術が急速に進化しています。従来の単純なPer-Tensorスケーリングなどの古い手法に依存したSDKは陳腐化のリスクがあります。最新の環境では、AWQやGPTQといった4-bit量子化の採用や、より高効率なPer-Block Scalingへの移行が推奨されています。また、vLLMなどの推論エンジンにおけるFP8やFP4フォーマットのサポート、GGUF形式でのimatrixキャリブレーションを用いた精度維持など、最新の量子化エコシステムと光チップのコンパイラがシームレスに連携できるかを確認してください。精度の劣化を抑えるためのQAT（Quantization Aware Training）ツールが、これらの最新フォーマットに確実に対応しているかは、実運用における必須のチェック項目です。
開発ツールチェーンの成熟度チェック
デバッグツールやプロファイラの有無も、運用フェーズにおける重要な評価ポイントです。光回路の中で何が起きているかは、従来の電気回路以上にブラックボックスになりがちです。「なぜ想定した精度が出ないのか」「パイプラインのどこでレイテンシが発生しているのか」を視覚的に可視化できるSDKが提供されているでしょうか。このような運用保守のためのツール群の充実度が、実験室レベルの技術と、エンタープライズで使える商用製品との明確な分かれ目になります。
既存データセンターインフラへの統合ハードル
最後に、ハードウェアとしての物理的な形状（フォームファクタ）も確認が必要です。標準的なPCIeカードとして提供されており、既存のサーバーに挿すだけで使える仕様であれば、スモールスタートによる検証が容易になります。一方で、専用のサーバーラックが必要な場合や、特殊な冷却装置・電源要件が求められる場合は、ファシリティ側の改修コストも初期見積もりに含める必要があります。既存のインフラをどれだけそのまま活用できるかが、ROI（投資対効果）を大きく左右します。

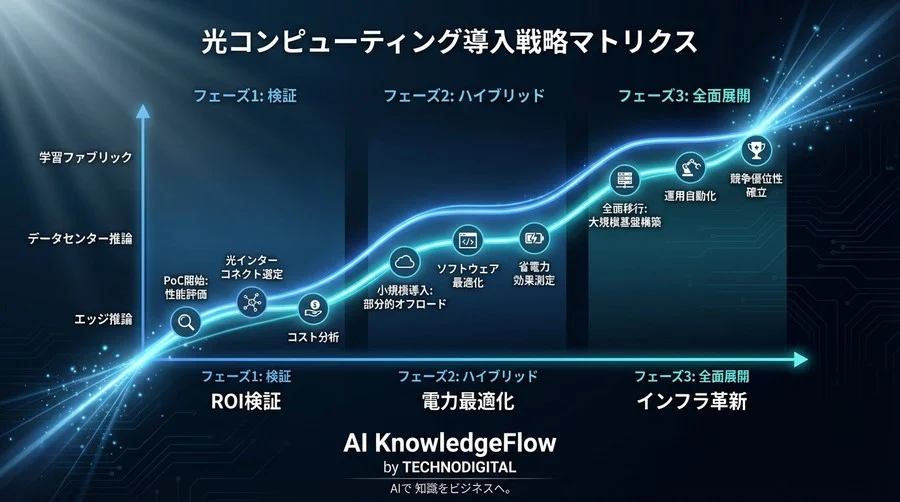

導入ロードマップ：PoCから本番運用へのステップ
いきなり全てのGPUを光チップに置き換えるのはリスクが高すぎます。戦略的な段階導入をお勧めします。
フェーズ1：特定推論タスクでのオフロード検証
まずは、推論（Inference）の一部から始めましょう。特に、リアルタイム性が求められる画像認識や音声処理、あるいは特定のLLMのデコード処理などが候補です。ここで、エネルギー効率と精度のバランスを検証します。
フェーズ2：ハイブリッド基盤でのエネルギー効率最適化
検証が済んだら、GPUクラスターの一部に光アクセラレータを組み込んだハイブリッド構成を目指します。学習はGPUで行い、推論サービス基盤として光チップを活用する構成が、現時点での現実的な解です。
失敗しないためのベンダー・技術パートナー選定質問集
最後に、ベンダーとのミーティングで投げかけるべき「キラークエスチョン」を用意しました。
- 「AD/DA変換を含めたシステム全体の消費電力とレイテンシの実測値を見せてください」（チップ単体の数字に騙されないため）
- 「PyTorchで学習済みモデルをデプロイする際、量子化による精度低下を補正するキャリブレーションツールはありますか？」（ソフトウェアの成熟度を測るため）
- 「温度変化による光回路の特性変動（ドリフト）をどう補正していますか？」（信頼性と運用安定性を確認するため）
まとめ：次世代インフラへの投資判断
光コンピューティングは、もはやSFの世界の話ではありません。しかし、全ての課題を解決する魔法の杖でもありません。通信帯域のボトルネック解消には「光インターコネクト」が、特定の推論タスクの省電力化には「光演算」が、それぞれ強力なソリューションとなります。
重要なのは、自社のAIワークロードの特性を理解し、「どこに光を当てるか」を戦略的に決定することです。電力コストと冷却の限界が迫る中、今から光技術のPoCを開始することは、2030年の競争力を守るための保険ではなく、攻めの投資です。
データセンターが熱の壁を超え、光の速さで価値を生み出せるよう、本記事が次世代インフラ戦略の一助となれば幸いです。
