製造現場の自動化において、長らく「最後のフロンティア」と呼ばれてきたのが、バラ積みピッキング（Bin Picking）です。定位置に並べられた部品（ワーク）を掴むのは比較的容易ですが、無造作に積まれた中から一つを選び出し、他の部品やコンテナの壁とぶつからずに取り出す作業は、ロボットにとって非常に難易度の高い課題でした。
多くの現場では、まず導入しやすい2Dカメラと画像認識（パターンマッチング）による自動化が検討されます。しかし、照明の当たり方による誤検知や、同じ色の部品が重なることで境界線が見えなくなるといった課題に直面し、導入を断念せざるを得ないケースも少なくありません。
ここで押さえておきたい重要なポイントは、「AIは魔法ではなく、物理的な状況を論理的に処理する仕組みである」ということです。近年急速に普及している3D深層学習（ディープラーニング）は、3次元の空間情報をデータとして処理し、明確な根拠を持って「掴めるか、掴めないか」を判断できる技術です。
本記事では、従来の画像処理が抱えていた限界と、3D深層学習がその課題をどのように解決するのかを分かりやすく解説していきます。技術的に実現可能かどうか、そして日々の業務で無理なく運用できるかという視点から、自社の生産ラインへの導入を検討する際の参考にしていただければ幸いです。
1. 「掴めない」要因の解像度を上げる：2Dと3Dの決定的な境界線
「なぜ高価な3Dセンサーが必要なのでしょうか？ 2Dカメラと工夫次第で対応できないのでしょうか？」
現場でよく挙がるこのような疑問には、明確な技術的根拠があります。2Dと3Dの違いは、単なる情報量の差ではありません。ロボットが「物理的に掴めるかどうか」を正しく判定できるかどうかの、非常に重要な分かれ目なのです。
奥行き情報の欠如が招く「空振り」のリスク
従来の2D画像処理は、本質的に「明るさ（輝度）の変化」を捉えています。輪郭を見つけるエッジ検出にしても、形状を比較するパターンマッチングにしても、扱っているのは縦と横（X軸とY軸）の平面情報のみです。
バラ積みピッキングで大きな壁となるのが、高さや奥行き（Z軸）の情報が欠けている点です。例えば、コンテナの底にある部品と、山積みの一番上にある部品が、2D画像上では同じ大きさに見えてしまうことがあります。ロボットが「ここにある」と判断して手を伸ばしても、実際の高さが予測と異なれば、空を切る「空振り」になったり、勢いよく衝突して部品を破損させたりするリスクが生じます。
重なり・接触・反射に対応できない従来アルゴリズムの限界
さらに厄介なのが、光の反射による「白飛び（ハレーション）」や、明暗差が足りない「コントラスト不足」です。
例えば、切削加工後の光沢がある金属部品が乱雑に積まれている状況を想像してみてください。照明が反射して白飛びしている部分や、部品同士の影になって黒くつぶれている部分では、2Dカメラは正確な情報を取得できません。つまり、データが欠落してしまうのです。
また、同じ色の部品が重なり合っている場合、2D画像上では境界線が見えなくなります。人間であれば「ここは別の部品だ」と無意識に補完して認識できますが、従来のプログラムでは、二つの部品を「一つの大きな塊」として誤認しがちです。これが、ロボットが一度に複数の部品を掴んでしまう「多重つかみ」や、設備の詰まり（ジャミング）を引き起こす原因となります。
3D点群（ポイントクラウド）が現場にもたらす「空間認識力」
ここで解決策として登場するのが、3Dセンサーから取得できる「3D点群データ（ポイントクラウド）」です。
点群データとは、空間上に存在する無数の点の集まりであり、それぞれの点が縦・横・高さ（X, Y, Z）の座標を持っています。さらに、各点が「どの方向を向いているか」という表面の向き（法線ベクトル）の情報を持たせることも可能です。
これがなぜ重要なのでしょうか。それは、たとえ色が同じで境界線が見えなくても、「表面の向き」が急激に変化していれば、そこに物理的な段差や境界があると論理的に判断できるからです。光の反射や影の影響を受けにくく、物体の形状そのものを正確なデータとして扱うことができます。これが、3D技術がバラ積みピッキングの課題を突破できる大きな理由です。

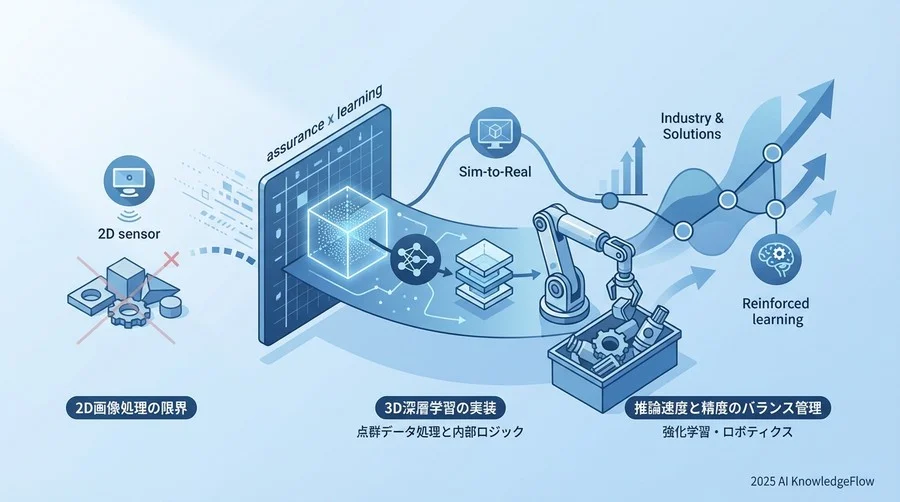

2. ブラックボックスを開ける：深層学習が「個体」と「把持点」を見つける仕組み
「3Dデータが有効なのは理解できた。しかし、AIが内部でどう処理しているのか分からないと、現場に導入するのは不安だ」
新しい技術を取り入れる際、このような懸念を抱かれるのはごく自然なことです。ここでは、入力された点群データがAIによってどのように処理され、最終的にロボットへの動作指示に変換されるのか、その流れを分かりやすく紐解いていきましょう。
点群から物体を切り分ける「インスタンスセグメンテーション」の正体
まず、センサーから取得した直後のデータは、ノイズを含んだ単なる「点の集まり」にすぎません。ここから、「これは部品A」「これは部品B」と、個々の物体を正確に切り分けて識別する処理を「インスタンスセグメンテーション」と呼びます。
深層学習のAIモデルは、近い位置にある点同士の関係性を学習しています。「この点の隣に別の点があり、表面の向きがこう変化しているなら、ここは平面の一部だ」「ここは曲面の角（エッジ）だ」といった形状の特徴を、段階的に読み取っていきます。
従来の画像処理が「ピクセルの色の変化」に依存していたのに対し、3D深層学習は「空間的な点の配置パターン」を分析しています。そのため、部品同士が複雑に絡み合っている状況でも、それぞれの点がどの部品に属しているかを高い精度で分類することが可能になります。
6自由度（6DoF）把持位置姿勢の推定プロセス
個々の物体を認識できたら、次は「どこを、どのような角度で掴むか」を決定します。これを「把持点検出」と呼びます。
ロボットが部品を確実に取り出すためには、単なる位置（X, Y, Z）だけでなく、どの角度から手を入れるかという姿勢（回転の角度）の情報も必要です。これらを合わせた6つの要素を「6自由度（6DoF）」と呼びます。
AIは、認識した物体の形状に対して、無数の「掴み方の候補」を生成します。そして、それぞれの候補に対して「どれくらい確実に掴めるか」を示すスコアを算出します。このスコアは、主に以下のような要素から総合的に論理的に判定されます。
- 衝突回避: ロボットハンドが他の部品やコンテナの壁にぶつからないか？
- 接触面積: 吸着パッドやロボットの指が、しっかりと接触できる十分な面積があるか？
- 重心バランス: 持ち上げた際に、部品が回転したり滑り落ちたりしない安定した位置か？
PointNet++などの代表的アーキテクチャが「形」を理解する流れ
少し専門的な内容になりますが、AIがどのように形を理解しているのか、代表的な手法のイメージを簡単にお伝えします。
- サンプリング: 膨大な点の中から、全体の形状を代表する重要な点を効率よく選び出します。
- グルーピング: 選ばれた点の周囲にある点を集め、小さなまとまり（局所的な領域）を作ります。
- 特徴抽出: そのまとまりが「平らなのか」「尖っているのか」といった形状の特徴を数値化します。
このプロセスを繰り返すことで、AIは「全体としてどんな形をしていて、どこが掴みやすい平坦な部分や角なのか」を正確に理解していきます。2D画像を無理に立体として解釈するのではなく、最初から3次元の構造としてデータを処理していることが、現場での安定した精度につながっています。
3. 活用シーン別：失敗しないためのデータセット整備と学習戦略
AI導入において、多くの方がハードルに感じるのが「学習データの準備」です。「数千個もの部品画像に、手作業で一つひとつ目印（アノテーション）をつけなければならないのか？」と不安に思われるかもしれませんが、ご安心ください。現在のAI開発には、こうした準備作業を大幅に効率化する実践的なアプローチが確立されています。
【多品種少量】Sim-to-Real：シミュレーション合成データによる学習コスト削減
多品種少量生産の現場では、扱う製品が変わるたびに大量のデータを撮影し、AIに学習させる時間を確保するのは現実的ではありません。そこで有効なのが、「Sim-to-Real（シミュレーションから現実へ）」と呼ばれる手法です。
これは、部品の3D CADデータを利用して、コンピューター上の仮想空間でバラ積みの状態を再現し、そこからAI学習用の「合成データ」を作り出す方法です。仮想空間であれば、部品の重なり方や照明の条件を自由に変更でき、「どこが部品で、どこが掴むべきポイントか」という正解データも自動的に付与されます。
このように仮想データだけで学習させたAIモデルを現実のロボットに適用しても、十分な精度が期待できます。実際の現場での撮影は、最終的な確認や微調整を行うためのごくわずかな回数で済むことが多く、導入コストと期間を大幅に抑えることができます。
【難反射ワーク】金属部品・透明体のための点群補完テクニック
金属特有のギラつき（鏡面反射）や、光を吸収しやすい黒色のゴム、そして透明なプラスチックなどは、高性能な3Dセンサーにとっても認識が難しい対象です。データの一部が欠落し、形状が穴だらけになってしまうことがあります。
このような部品を扱う場合には、「点群補完」というAI技術を組み合わせることが非常に有効です。これは、一部が欠けている不完全なデータから、本来の完全な形状をAIが推測して補う技術です。「人間が見れば、一部が見えなくても円柱だと分かる」のと同じような推論をAIに行わせることで、センサー機器の物理的な限界をソフトウェアの力でカバーし、安定した認識を実現します。
【不定形物】食品・軟性ワークにおける変形を考慮したアノテーション
食品やケーブル、衣類といった柔らかい不定形物は、掴むたびに形が変化します。CADデータ通りの決まった形状を維持していないため、硬い物体（剛体）を前提としたプログラムではうまく対応できません。
このようなケースでは、掴むポイントの定義を「全体の形状」ではなく「局所的な特徴」に絞る戦略が効果的です。例えば、「全体の形がどう変化していても、この程度のシワやたるみがあれば掴める」といった具体的な特徴をAIに学習させます。また、吸着式のハンドを使用する場合は、変形しやすい部分を避け、比較的平らで安定した面を優先的に狙うような学習方法を取り入れることで、実用性を高めることができます。

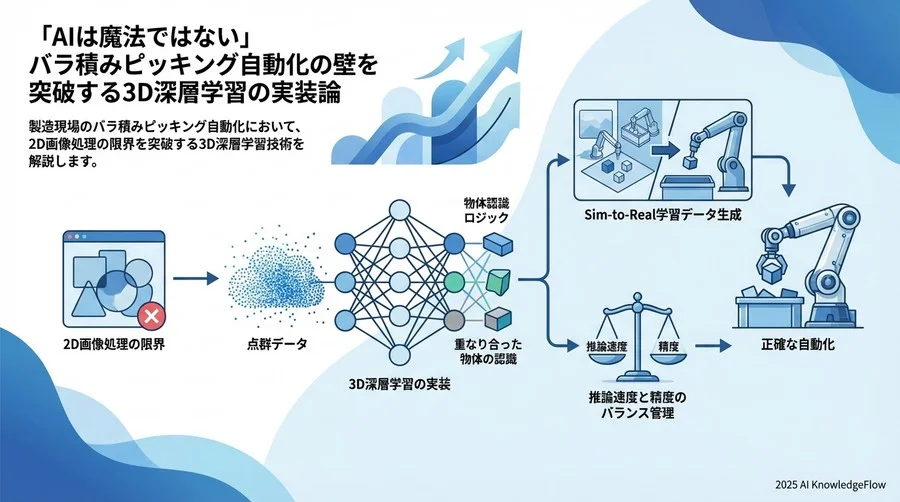

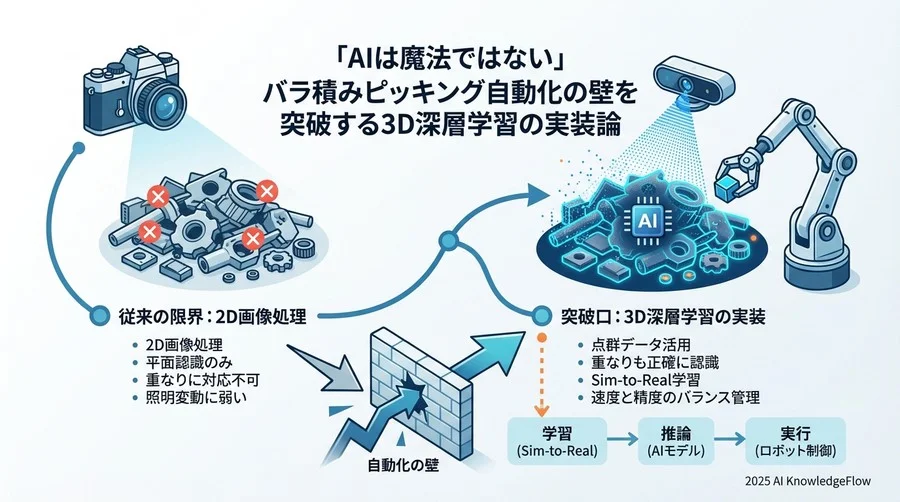

4. 現場実装の壁を越える：推論速度と精度のトレードオフ管理
実証実験でどれほど高い精度が出たとしても、日々の業務プロセスに組み込んでスムーズに動かせなければ意味がありません。実際の現場への導入において最優先で考慮すべきなのは、作業にかかる時間（タクトタイム）と、現場での使いやすさです。
サイクルタイムを守るための推論モデル軽量化とエッジAI活用
3D深層学習は、非常に計算負荷の高い処理を伴います。高精度なAIモデルをそのまま動かそうとすると、判断を下すだけで数秒かかってしまうこともあり、1秒を争う生産ラインでは大きな課題となります。
この課題を解決するためには、論理的かつ実践的な以下の3つのアプローチを組み合わせることが一般的です。
- AIモデルの軽量化: 認識精度をほとんど落とすことなく、計算量だけを減らす最適化処理を行います。
- 解析エリアの限定: 広いコンテナ全体を毎回解析するのではなく、前回掴んだ場所の周辺や、部品が高く積まれているエリアだけに絞って解析を行います。
- 並列処理の導入: ロボットが部品を運んで動いている間に、次の部品の撮影とAIの判断を済ませておく、効率的な処理の流れを構築します。
また、データをインターネット経由でクラウドに送るのではなく、現場に設置した産業用PCや専用のAI端末（エッジAI）で処理を完結させることで、通信によるタイムラグをなくし、安定した速度を保つ構成が推奨されます。
誤検出時のフェイルセーフ：ルールベース処理とのハイブリッド運用
AIは確率に基づいて判断を行うため、常に100%成功するとは限りません。「もしAIが判断を誤った場合や、確実に掴めるポイントが見つからなかった場合にどう対処するか」という安全策（フェイルセーフ）をあらかじめ設計しておくことが、現場での安定稼働には不可欠です。
実務の現場で推奨されるのは、AIの柔軟な判断と、従来の確実なルールベースの処理を組み合わせたハイブリッドな運用です。
- AIの確信度が低い場合: 無理に掴みにいくことはせず、コンテナを少し振動させて部品の山を崩したり、ロボットハンドで軽くかき混ぜたりして状況を変化させ、再度撮影を行います。
- 衝突のリスクがある場合: AIが考えた動作ルートだけでなく、従来の確実な衝突検知プログラムを最終的な安全装置として組み込み、危険な動きを強制的にストップさせます。
ハンド・グリッパー形状に合わせた把持位置の制約設定
「AIが指示した場所にロボットが手を伸ばしたら、ハンドの指がコンテナの縁にぶつかってしまった」という事例も実際に存在します。これは、AIモデルに対して、ロボットハンド自体の形状や大きさの情報が正しく設定されていない場合に起こる問題です。
掴むポイントを決定する際には、単に部品の表面を見つけるだけでなく、「その位置にロボットハンドを持っていったとき、周囲に十分な隙間（クリアランス）が確保されているか」という条件もAIに評価させる必要があります。吸着パッドであれば角度の許容範囲は比較的広いですが、指で挟むタイプのハンドであれば、指の厚み分の隙間が必須となります。使用するツールの特性を、AIの制約条件として論理的にしっかりと定義することが、トラブルを防ぐ鍵となります。
5. 導入・運用を成功させるためのチェックリストとパートナー選定
最後に、AI導入を成功に導くために、システム開発会社や導入支援パートナーと対話する際に確認しておくべき重要なポイントを整理します。導入して終わりではなく、その後の日々の運用を見据えた視点を持つことが不可欠です。
PoC（概念実証）で確認すべき「把持成功率」以外の指標
導入前の実証実験（PoC）において、「99%の確率で掴めました」という表面的な結果だけで安心してしまうのは危険です。現場での本当の実用性を測るために、以下の指標も必ず確認するようにしてください。
- リカバリーの成功率: 失敗した1%のケースにおいて、ロボットが自動でリトライしたり状況を変えたりして復帰できたか。それとも、人間の作業員が介入して直す必要があったか。
- 環境変化への強さ: 工場内の照明が少し暗くなったり、窓から西日が差し込んだりするような環境の変化があっても、精度を維持できるか。
- 想定外の状況への対応力: 事前に学習していない、わずかに形状が異なるロットの部品や、汚れが付着したコンテナでも正しく認識できるか。
社内メンテナンス可能な範囲とベンダー依存領域の線引き
AIシステムは、導入後も現場の変化に合わせて柔軟に対応し続ける必要があります。扱う部品の形状が変わったり、センサー機器の経年劣化によってデータにノイズが増えたりした場合には、AIの再学習や設定値の調整が必要になることがあります。
その際、すべての調整作業を外部のパートナー企業に依存してしまう体制は、対応スピードの遅れや追加コストの発生といったリスクにつながります。日々の運用をスムーズに行うためにも、少なくとも以下の項目については、自社の現場担当者が簡単に調整できるようなシステム設計を求めておくことをおすすめします。
- AIが判断する「掴みやすさの基準値（スコアの閾値）」の微調整
- ロボットが近づく速度や、周囲の隙間（クリアランス）の安全マージンの設定
- 新しい部品データの追加登録と、簡単な再学習の実行
照明環境やワーク変更への堅牢性（ロバストネス）評価
3Dセンサーは2Dカメラに比べて照明の影響を受けにくいとはいえ、強い環境光の干渉を受ける可能性はゼロではありません。
導入を検討する際には、必要に応じて遮光カーテンを設置するといった物理的な対策も含め、現場全体を見渡した総合的な解決策として考えることが大切です。また、将来的に扱う部品の種類が増えることを見越して、AIの追加学習にかかるコストや期間についても事前にパートナー企業と合意形成しておくことが、長期的な業務効率化を成功させるポイントとなります。

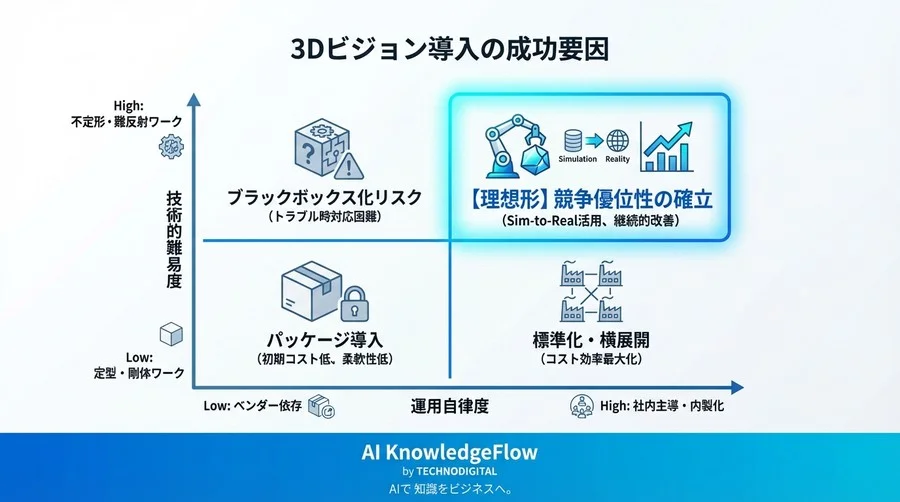

まとめ：技術的な確信を持って、自動化の次の一歩を
3D深層学習を活用したバラ積みピッキングは、すでに多くの現場で実用化されている確かな技術です。しかし、その導入を真の成功に導く鍵は、AI自体の性能の高さだけではありません。「物理的に部品を掴む」という動作をいかに論理的に定義し、現場の誰もが無理なく扱える日々の運用フローに落とし込めるかどうかにかかっています。
2Dから3Dへの移行は、単なる機器の交換ではありません。現場のシステムが持つ空間認識能力を飛躍的に引き上げ、業務プロセスそのものを変革する重要なステップです。「複雑な形状の部品でも本当に安定して掴めるのか？」「求められる作業スピード（タクトタイム）に間に合うのか？」といった不安や疑問がある場合は、まずは専門家に相談することをおすすめします。
カタログに書かれている一般的なスペックだけでなく、自社で実際に扱っている部品や生産ラインの環境に基づいた、技術的に実現可能で現実的な提案を受けることが何よりも重要です。まずは、現場が抱えている課題を一つひとつ丁寧に整理するところから始めてみてはいかがでしょうか。
企業の自動化への取り組みが、確かなデータと技術的な根拠に基づき、実りある成功につながることを心より願っています。
