エッジAI半導体によるオンデバイス機械学習のリアルタイム処理技術

なぜ9割のエッジAIは量産で躓くのか?遅延と精度のトレードオフを制する開発ロードマップ

約16分で読めます
文字サイズ:

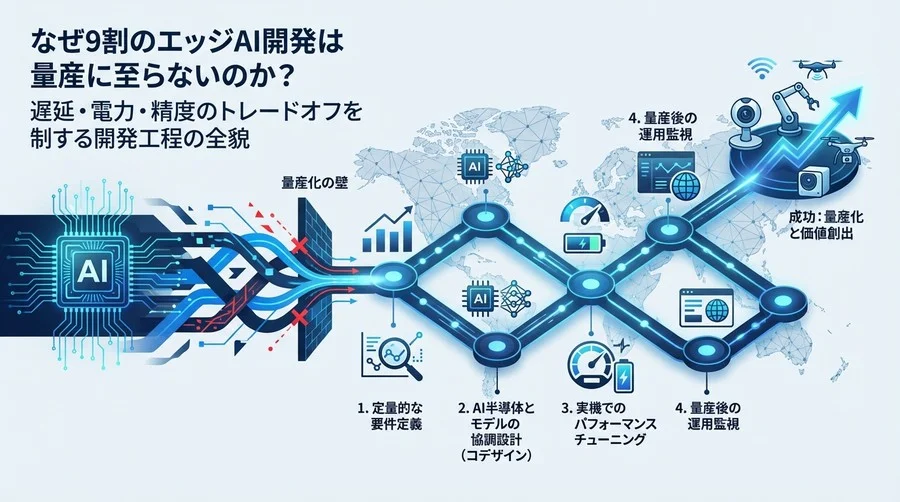

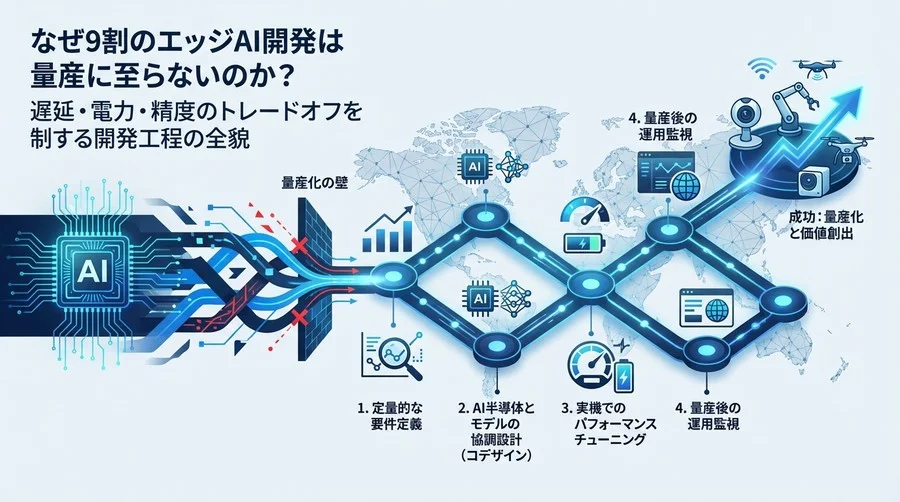

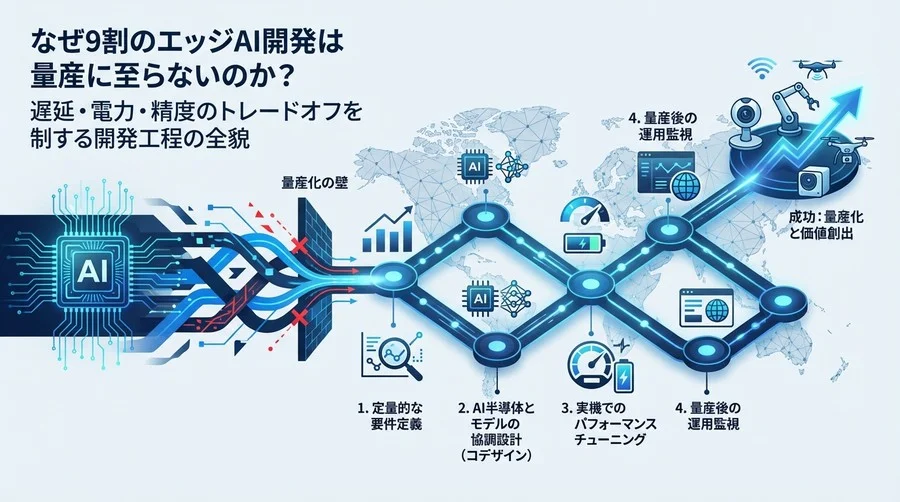

なぜ9割のエッジAIは量産で躓くのか?遅延と精度のトレードオフを制する開発ロードマップ
目次

この記事の要点

  • エッジAI半導体による低遅延・リアルタイム処理の実現
  • オンデバイス機械学習によるプライバシー保護とネットワーク負荷軽減
  • 自律走行や産業IoTにおける不可欠な基盤技術

なぜエッジAI開発は「ワークフロー」で決まるのか

「PoC(概念実証)では上手くいったのに、量産デバイスに載せたら使い物にならなかった」

ITコンサルティングやシステム受託開発の最前線では、このような課題に直面するプロジェクトが後を絶ちません。クラウド上の高性能GPUサーバーで動作していた高精度なAIモデルも、リソースが制限されたエッジデバイス上では、ただの「重たい計算処理」に過ぎません。推論に数秒かかり、バッテリーを急速に消耗し、デバイス自体が発熱で停止する——これが、多くの開発現場が直面する冷酷な現実です。

エッジAI開発、特にオンデバイスでの機械学習によるリアルタイム処理の実装は、クラウドAI開発とは根本的に異なる戦略が求められます。クラウド開発が「精度」を最優先事項としてリソースを柔軟に拡張できるのに対し、エッジ開発は「制約」との戦いです。計算能力、メモリ容量、消費電力、そしてコスト。これらすべての変数が固定された小さな箱の中で、ビジネス上の成果を最大化するパフォーマンスを引き出さなければなりません。

クラウドAI開発との決定的な違い

最大の違いは、後戻りの難しさにあります。クラウドであれば、モデルが重ければインスタンスを増強すれば済みます。しかし、エッジデバイス、特にハードウェアの仕様が決定した後の量産フェーズでは、物理的な変更は不可能です。だからこそ、プロジェクトマネジメントの観点から、開発の初期段階から最終的な量産を見据えた、極めて緻密で革新的な「ワークフロー」の構築が必要不可欠なのです。

「PoCの壁」を超えるための準備

いわゆる「PoCの壁」を超えられないプロジェクトの共通点は、技術的な検証(Feasibility Study)を、ビジネス要件やハードウェア制約と切り離して行っている点にあります。「まずは精度が出るか試してみよう」というアプローチは、エッジAIにおいては非常にリスクが高いと言えます。最初から「どのチップで、何ミリ秒以内に、何ワットで動かすか」という明確なゴール設定がなければ、そのモデルは実験室の外には出られません。技術的な実現可能性とビジネス要件を両立させる多角的な分析が求められます。

リアルタイム処理がもたらすビジネスインパクト

それでも、なぜエッジAIに挑むべきなのでしょうか。それは、通信遅延のないリアルタイム処理が、ビジネスモデルに革命的なインパクトをもたらすからです。工場のラインで不良品を瞬時に弾く、自動運転車が歩行者を検知して即座に停止する、プライバシーデータを外部に出さずに処理する。これらはクラウド経由では実現不可能です。通信コストの削減やセキュリティリスクの低減といったメリットも計り知れず、UI/UXの劇的な改善にも直結します。

本記事では、この困難だが価値あるエッジAI開発を成功に導くための、5つのステップからなる実践的ワークフローを提示します。これは単なる技術解説ではなく、プロジェクト全体を俯瞰し、最適な意思決定を下すための戦略的ガイドラインです。

Step 1: 定量的な要件定義と制約条件の可視化

プロジェクトの成否は、最初の要件定義で8割が決まると言っても過言ではありません。ここで重要なのは、曖昧な言葉を徹底的に排除し、すべてを「数値」に基づくデータとして落とし込むことです。「できるだけ速く」や「高精度で」といった表現は、開発チームの混乱を招くだけです。論理的かつ明瞭な指標を設定することが、円滑なプロジェクト進行の第一歩となります。

「リアルタイム」をミリ秒単位で定義する

まず、「リアルタイム」とは具体的に何を指すのかを定義しましょう。人間の目が遅延を感じないレベルなら30ms(ミリ秒)以下、工場の高速ラインなら10ms以下といった具合に、用途に応じた厳密なレイテンシ(遅延時間)の目標値を設定します。

ここで注意すべきは、単にAIモデルの推論時間だけでなく、カメラからの画像入力、前処理(リサイズや正規化)、推論、後処理、そしてアクチュエータへの信号出力までの「エンド・ツー・エンド」の時間を考慮することです。推論自体が速くても、データの転送や前処理に時間がかかっては意味がありません。

  • ターゲットFPS(フレームレート): 30FPSなら1フレームあたり33msの処理時間が上限。
  • 許容レイテンシ: 入力から応答までの最大許容時間。
  • スループット: 単位時間あたりに処理できるデータ量。

許容電力と熱設計のマッピング

次に、電力と熱の制約です。バッテリー駆動のデバイスであれば、稼働時間から逆算して、AI処理に割り当てられる電力バジェット(予算)が決まります。例えば、1000mAhのバッテリーで10時間稼働させたいなら、システム全体の平均消費電流は100mA以下に抑える必要があります。

また、常時給電のデバイスであっても、熱設計電力(TDP)の制約があります。ファンレスの密閉筐体では、数ワットの発熱でも致命的になることがあります。AIチップがフル稼働した際の発熱量を予測し、放熱設計とセットで検討しなければなりません。

ターゲットデバイスのスペック表作成

これらの要件をまとめた「ターゲットスペックシート」を作成し、プロジェクトメンバー全員で共有します。ここには、目標とするBOM(部品表)コストも含めます。高性能なGPUを使えば要件を満たせるとしても、製品単価が跳ね上がってはビジネスとして成立しません。

【要件定義チェックリスト】

  • レイテンシ目標はエンド・ツー・エンドで設定されているか?
  • バッテリー寿命または熱設計電力(TDP)の上限は明確か?
  • 目標BOMコスト内に収まるチップの候補はあるか?
  • 必要な精度の指標(正解率、mAPなど)と許容できる最低ラインは決まっているか?

Step 2: AI半導体選定とモデルアーキテクチャの同時設計

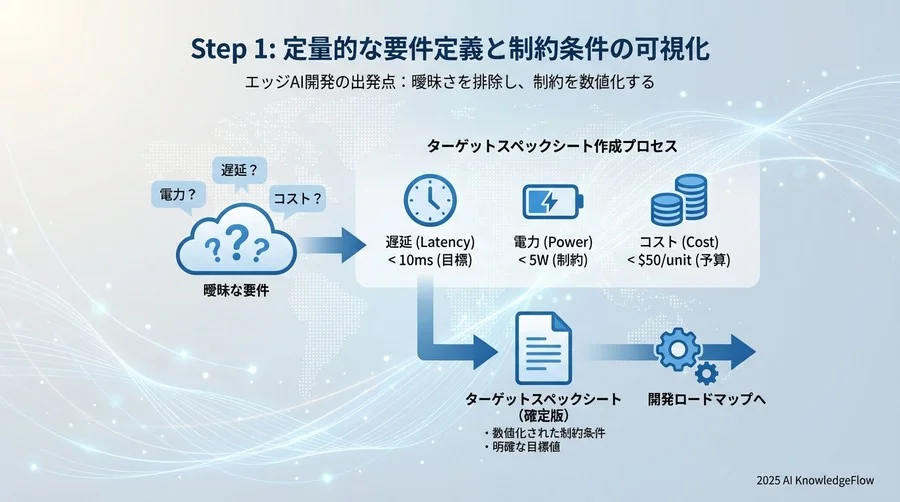

Step 1: 定量的な要件定義と制約条件の可視化 - Section Image

従来の開発プロセスでは、「ハードウェアを選定してからソフトウェアを構築する」あるいはその逆の順序で進めることが一般的でした。しかし、制約の多いエッジAIの領域においては、この直線的なアプローチは通用しません。ハードウェアの物理的な制約とAIモデルの演算特性を同時に最適化する「コデザイン(協調設計)」という革新的なアプローチが不可欠となります。

GPU vs NPU vs FPGA vs マイコン:選び方のフローチャート

AI半導体にはそれぞれ明確な得意分野と不得意分野が存在します。この特性を深く理解せずに選定を進めると、開発の終盤で取り返しのつかない手戻りが発生します。最新の技術動向を踏まえた、戦略的な選定基準は以下の通りです。

  1. GPU (Graphics Processing Unit):
    • 特徴: 並列処理に極めて優れ、汎用性が高く、エコシステムが最も成熟しています。最新のツールキットでは、タイルベースのプログラミングモデルやマルチプロセスサービスが強化され、ハードウェアリソースの利用効率が飛躍的に向上しています。
    • 適性: 厳しい消費電力制限よりも絶対的な推論性能を重視するケースや、アルゴリズムのプロトタイプ開発段階に最適です。ただし、画像生成モデルなど特定のAIモデルを動かす際は、最新の実行環境ではなく、コミュニティで検証された安定版の環境が推奨されるケースも珍しくありません。そのため、公式ドキュメントや主要フレームワークとの互換性確認が常に求められます。
  2. NPU (Neural Processing Unit) / AIアクセラレータ:
    • 特徴: ニューラルネットワークの行列演算に特化した専用回路です。汎用性をある程度犠牲にする代わりに、電力効率(TOPS/W)を極限まで高める設計思想を持っています。
    • 適性: バッテリー駆動が前提のモバイルデバイスや、コスト要件が厳しい大量生産品に威力を発揮します。ただし、対応しているモデル構造や演算子(オペレータ)にハードウェアレベルの制限がある場合が多いため、採用予定のモデルが変換・動作するかどうかの事前検証がプロジェクトの鍵を握ります。
  3. FPGA (Field-Programmable Gate Array):
    • 特徴: 回路構成をソフトウェア的に柔軟に書き換え可能で、超低遅延とI/Oの高いカスタマイズ性を誇ります。近年では主要ベンダーが新世代アーキテクチャを発表し、メモリコントローラの強化や古いトランシーバ規格の廃止による刷新、さらにはハードウェアレベルでのセキュリティ機能の追加など、エッジAI向けの進化を加速させています。
    • 適性: 特殊なインターフェースを持つセンサーとの直接接続が必須な産業機器や、市場の要求に合わせてハードウェア仕様の変更が予想されるプロジェクトに強力な選択肢となります。宇宙航空向けなど過酷な環境での採用も進んでおり、その重要性は再評価されています。
  4. マイコン (MCU) + TinyML:
    • 特徴: 極めて低い消費電力と、圧倒的な低コストを実現します。
    • 適性: 音声のキーワード検出や、モーターの異常振動検知など、単一でシンプルなタスクをエンドポイントでリアルタイム処理する用途に最適です。

ハードウェアに親和性の高いモデル構造の選定

選定したハードウェア上で、採用したいAIモデルが真のパフォーマンスを発揮できるかの見極めがプロジェクトの成否を分けます。例えば、自然言語処理や時系列データで主流となっているTransformerベースのモデルをエッジに実装する場合、細心の注意が必要です。古いアーキテクチャのNPUでは特定の演算子がハードウェアレベルでサポートされておらず、結果として処理がCPUへフォールバックし、推論速度が著しく低下する事態が珍しくありません。また、主要なTransformerライブラリでは、一部のバックエンドフレームワーク(TensorFlowなど)のサポートが終了し、PyTorch中心のエコシステムへ移行するなどの大きな構造変化も起きており、ソフトウェアスタックの最新動向にも目を配る必要があります。

画像認識領域では、MobileNetやYOLO、EfficientNetといったエッジ向けの軽量モデルアーキテクチャの活用が定石です。最新の物体検出モデルでは、これまで後処理のボトルネックとなっていたNMS(Non-Maximum Suppression)を不要にする推論設計が採用されるなど、エッジデバイスでの実行に最適化された進化が見られます。こうした最新のモデル構造をベースにしつつ、ターゲットとするNPUが最も得意とするレイヤー構成(例えば、Depthwise Separable Convolutionの並列処理効率など)を深く理解し、ハードウェアの特性に寄り添ったモデルを選定することが求められます。

ベンダー提供のコンパイラ・SDKの成熟度評価

カタログスペックとして掲げられる「TOPS(Trillions of Operations Per Second)」という表面的な数値だけに判断を委ねてはいけません。その潜在的な演算性能を限界まで引き出すためのソフトウェアスタック(コンパイラ、ドライバ、SDK)の品質こそが、プロジェクト全体の開発効率を決定づけます。

市場で実績のある主要なチップベンダーであれば、PyTorchなどで学習したモデルをエッジ向けに最適化し、簡単に変換できる洗練されたツールチェーンが提供されています。一方で、優れた電力効率を謳う新興ベンダーのチップは、コンパイラが独自仕様であることも多く、モデルの変換作業やデバッグだけで数ヶ月の貴重な時間を浪費するリスクを孕んでいます。公式ドキュメントの網羅性や、開発者コミュニティの成熟度も不可避の評価軸となります。特に、AIフレームワークの急激なアップデートに対するベンダー側の追従速度は、将来的なOTA(Over The Air)アップデートを見据えた開発の持続可能性を測る上で、最も確実な指標となります。

Step 3: 学習・軽量化・変換のパイプライン構築

ハードウェアが決まったら、その上で動くモデルを作り込みます。ここでは、単に精度を上げるだけでなく、モデルを「小さく、軽く」するための技術が主役となります。システム受託開発の現場でも、この軽量化プロセスがプロジェクトのROI(投資利益率)を大きく左右します。

量子化(Quantization)の実装タイミング

モデル軽量化の最も効果的な手法が「量子化」です。通常、AIモデルは32ビットの浮動小数点(FP32)で計算されますが、これを8ビットの整数(INT8)などに変換することで、モデルサイズを4分の1にし、推論速度を大幅に向上させることができます。

量子化には大きく分けて2つのアプローチがあります。

  1. 学習後量子化 (Post-Training Quantization, PTQ):
    • 学習済みのモデルを変換時に量子化する。手軽だが、精度が低下する場合がある。
  2. 量子化意識学習 (Quantization-Aware Training, QAT):
    • 学習中に量子化による誤差をシミュレートしながらトレーニングする。手間はかかるが、精度劣化を最小限に抑えられる。

精度がクリティカルな用途では、初期段階からQATを前提とした学習パイプラインを組むことを強く推奨します。

プルーニング(枝刈り)によるモデル圧縮フロー

もう一つの主要技術が「プルーニング」です。ニューラルネットワーク内の結合のうち、推論への寄与度が低い(重みが0に近い)ものを削除してスパース(疎)なモデルにします。ただし、ランダムに削除しても、ハードウェア側がスパース行列演算に対応していなければ速度向上にはつながりません。ここでもハードウェアとのコデザインが必要です。

オンデバイス学習のためのデータパイプライン

最近のトレンドとして、エッジデバイス上で学習(再学習)を行う「オンデバイス学習」も注目されています。個体差への適応や、プライバシー保護のためにデータを外部に出さずにモデルを更新したい場合です。この場合、推論だけでなく学習プロセスも軽量化する必要があり、難易度は跳ね上がりますが、実現できれば強力な差別化要因となります。

Step 4: 実機検証とパフォーマンス・チューニング

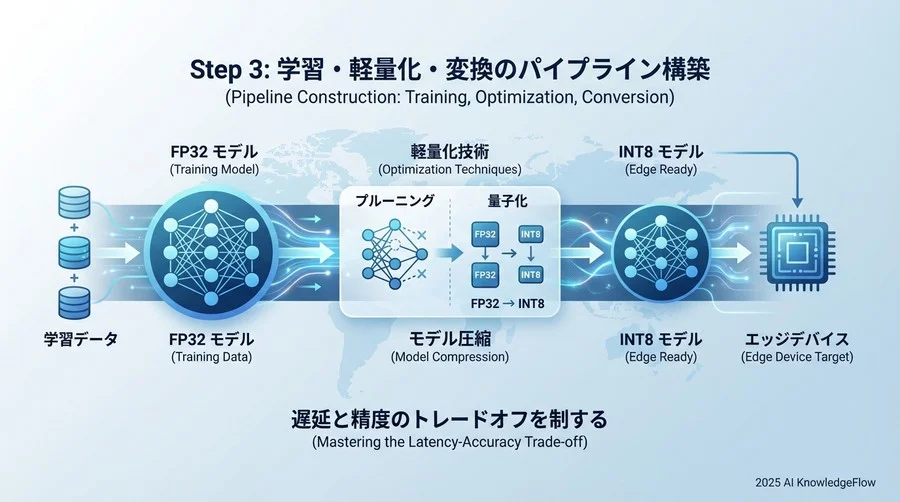

Step 3: 学習・軽量化・変換のパイプライン構築 - Section Image

シミュレーター上で完璧な数値が出ても、実機で動かすまでは何も信じてはいけません。ここが開発の正念場であり、データに基づいた客観的な判断が最も求められるフェーズです。

実機での推論速度・消費電力の計測方法

ターゲットボードにモデルをデプロイし、実際の推論速度を計測します。この際、1回だけの計測ではなく、連続稼働時の平均値や最悪値(ワーストケース)を見ることが重要です。また、外部の電力計を使って、アイドル時と推論実行時の消費電力差を正確に測定します。

ボトルネック特定のためのプロファイリング

目標性能が出ない場合、どこがボトルネックになっているかを突き止めます。多くのAIチップベンダーはプロファイリングツールを提供しており、レイヤーごとの処理時間やメモリアクセス状況を可視化できます。

  • 計算バウンド: 演算能力が不足している。→ モデルの層を減らす、チャネル数を減らす。
  • メモリバウンド: データの転送が間に合っていない。→ バッチサイズを調整する、メモリ配置を最適化する。

特定のレイヤーだけが極端に遅い場合、そのレイヤーがNPUでサポートされておらずCPUで処理されている可能性があります。その場合、モデル構造を変更するか、NPUがサポートする別の演算子に置き換える必要があります。

熱暴走とスロットリング対策

長時間連続で推論を回すと、チップの温度が上昇し、保護機能(サーマルスロットリング)が働いてクロック周波数が強制的に下げられることがあります。これによって推論速度が急激に低下します。

これを防ぐには、放熱フィンの追加やエアフローの改善といったハードウェア的な対策に加え、ソフトウェア側で推論頻度を制御する(例えば、30FPS必要ない場面では15FPSに落とす)といった制御ロジックを組み込むことが有効です。

Step 5: 量産移行と運用モニタリング体制

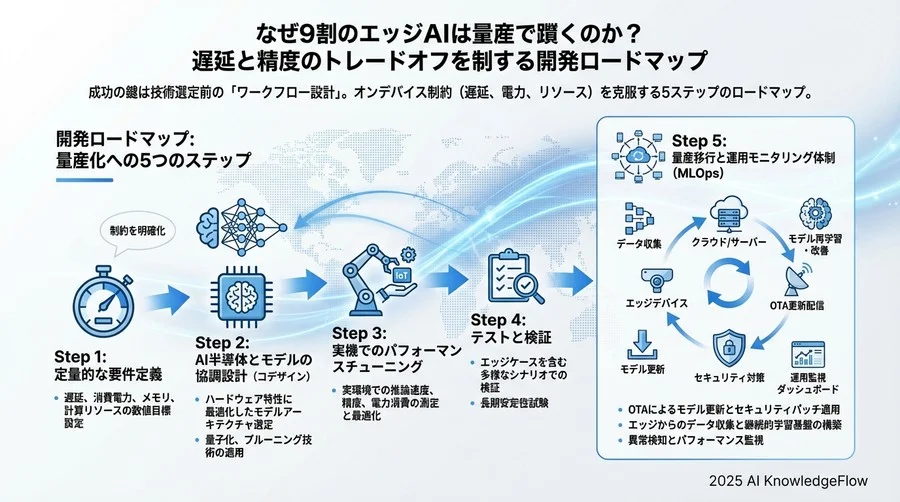

Step 4: 実機検証とパフォーマンス・チューニング - Section Image 3

開発が完了しても、それはゴールではありません。むしろ、数千、数万のデバイスが市場に出回ってからが本番です。マーケティング支援の観点からも、市場投入後の安定稼働はブランド価値に直結します。

量産品質を担保するテスト項目リスト

量産時には、ハードウェアの個体差やセンサーのばらつきがAIの精度に影響を与える可能性があります。出荷検査工程において、標準的なテストパターンを入力し、推論結果が規定の範囲内に収まっているかを確認する自動テストを導入すべきです。

モデル更新(OTA)のセキュリティ設計

AIモデルは一度リリースして終わりではなく、継続的な改善が必要です。Over-The-Air (OTA) でモデルをアップデートする仕組みは必須ですが、ここがセキュリティの弱点になり得ます。モデルファイルが改ざんされると、誤った判断を下すよう操作される恐れがあります。モデルファイルへの電子署名や、セキュアブートによる検証プロセスを組み込みましょう。

エッジでの推論ログ収集と改善サイクル

現場でAIがどのような判断を下したか、特に「確信度が低かったデータ」や「誤判定したと思われるデータ」を収集し、次期モデルの学習データとして活用するサイクル(MLOps)を構築します。ただし、全データを送ると通信コストが膨大になるため、エッジ側で価値のあるデータだけを選別するロジックが必要です。

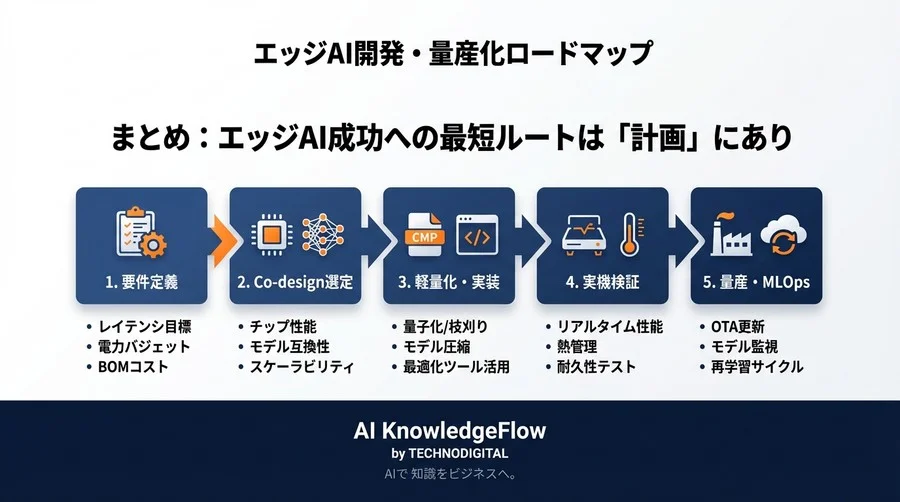

まとめ:エッジAI成功への最短ルートは「計画」にあり

エッジAI開発は、制約条件というパズルを解くようなものです。最先端のモデルを使うことよりも、ビジネス要件とハードウェア制約のバランスをいかに取るかが、プロジェクトの成否を分けます。

  1. 数値に基づく厳密な要件定義を行い、
  2. ハードウェアとモデルをセットで選定し、
  3. 軽量化技術を駆使して実装し、
  4. 実機での徹底的な検証を経て、
  5. 運用時の更新サイクルまで見据える。

この戦略的なワークフローを遵守することで、量産化の壁は確実に乗り越えられます。

しかし、最適なチップ選定や、最新の軽量化技術の適用には、高度な専門知識と多角的な視点が必要です。データ分析からシステム開発、UI/UXデザインの改善までを見据えた全体最適化が求められます。「自社のプロジェクトで、どのチップを選ぶべきか迷っている」「PoCから量産への移行でつまづいている」という場合は、技術とビジネスの両面からプロジェクトを牽引できる専門家に相談し、要件に合わせた最適なアーキテクチャ設計とロードマップ策定の支援を受けることを強くおすすめします。確かな戦略と情熱を持って取り組むことで、エッジAIは必ずやビジネスに革新をもたらすはずです。
