現場からの「使えない」という声に、どう答えますか？
「本社でデモを見たときは役員も感動していたのに、いざ現場に持っていったら誰も使ってくれなかった」
製造業や建設業のDX推進の現場では、このような切実な課題が頻繁に聞かれます。特に、設備保全や施工管理の現場におけるAR（拡張現実）導入プロジェクトでは、この「現場の壁」が非常に厚いのが現実です。
タブレットやスマートグラス越しに、完成予想図（BIM/3Dモデル）と目の前の配管やダクトが重なって見える。一見すると未来的なソリューションですが、現場の作業員が求めているのは「未来感」ではありません。「今の作業が楽になること」、ただそれだけです。AIはあくまで手段であり、現場の課題解決に直結しなければ意味がありません。
もし、ARの画面が表示されるまでに数秒待たされたり、少し顔を動かしただけで映像がカクついたりしたらどうでしょうか？ 1分1秒を争う忙しい現場で、そんなストレスフルなツールは即座にポケットにしまわれ、二度と取り出されることはありません。
多くのプロジェクトが失敗する原因は、AIモデルの精度不足ではありません。「遅延（レイテンシ）」と「通信環境への過度な依存」という、システムアーキテクチャの根本的な選択ミスにあります。
今回は、クラウドベースの処理から脱却し、「エッジAI」を活用することで、現場で本当に「使える」設備図面ARと不整合検知システムを構築するための具体的な方法論を共有します。技術的な正解だけでなく、現場の信頼を勝ち取るためのUX設計まで、プロジェクトマネージャーの視点から実践的な知見を解説します。
現場が直面する「図面と現物の乖離」という現実
まず、解決すべき課題の深刻さを再確認します。なぜ、わざわざコストをかけてまで、図面と現物の不整合を検知する必要があるのでしょうか。
施工ミスによる手戻りコストの定量的インパクト
建設やプラントエンジニアリングの世界において、施工ミスによる「手戻り」は利益率を圧迫する最大の要因です。大規模プラント建設のデータでは、全工数の約5〜10%が手戻りや修正作業に費やされているという報告もあります。
特に設備工事においては、配管、ダクト、電気配線が複雑に絡み合います。「図面ではここを通るはずだった配管が、現場の梁（はり）と干渉して通せない」「先行配管の位置が数センチずれていたために、後工程の機器が設置できない」といった不整合は日常茶飯事です。
これらを早期に発見できれば、修正コストは軽微で済みます。しかし、発見が遅れ、壁を閉じた後や足場を解体した後に発覚した場合、その修正コストは数十倍、場合によっては数百倍に膨れ上がります。つまり、不整合検知は単なる品質管理ではなく、プロジェクトの利益を守り、ROIを最大化するための防衛策なのです。
従来の目視確認とタブレット参照の限界
これまで、こうした確認作業は熟練者の「目」に頼ってきました。紙の図面（あるいはPDFを表示したタブレット）と、目の前の現場を交互に見比べながら、脳内で3D空間を構築し、整合性をチェックする。これは非常に高度な認知能力を要する作業です。
しかし、現場は常に過酷です。薄暗い照明、騒音、足場の悪さ、そして納期のプレッシャー。こうした環境下では、いかに熟練者といえどもヒューマンエラーは避けられません。特に、数百箇所に及ぶチェックポイントを全て目視で確認するのは物理的に限界があります。
なぜ「リアルタイム不整合検知」が必要なのか
ここで重要なのが「リアルタイム性」です。現場写真を撮影して事務所に戻り、PCでゆっくり解析して不整合を見つけるのでは遅すぎます。作業員がその場にいる瞬間に、「ここが図面と違いますよ」と教えてくれなければ意味がありません。
その場で気づけば、職人さんに「あ、ここ直しておいて」と一言伝えるだけで済みます。この即時フィードバックこそが、AI×ARシステムに求められる最大の価値なのです。

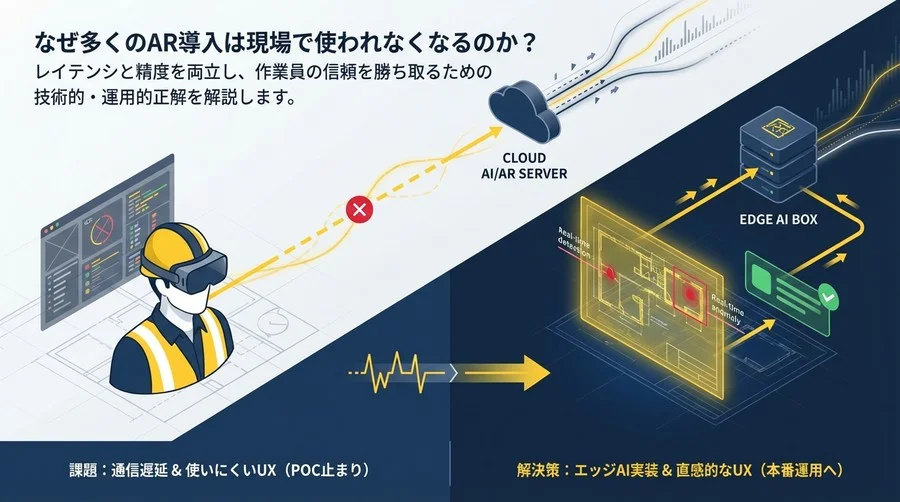

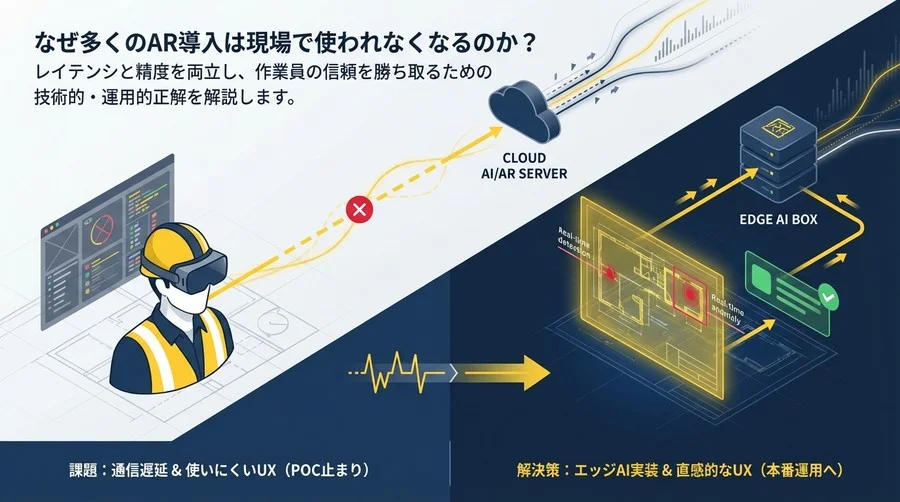

原則：なぜクラウドではなく「エッジAI」が必須なのか
多くのDX担当者が陥りやすい罠が、「高度なAI処理が必要だから、クラウドの強力なGPUを使おう」という判断です。オフィス環境なら正解ですが、現場ARにおいては、これは致命的なアンチパターンとなり得ます。
通信遅延（レイテンシ）がAR体験を破壊するメカニズム
ARにおいて最も重要な指標の一つに「Motion-to-Photon（MTP）レイテンシ」があります。これは、ユーザーが頭を動かしてから、その動きに合わせてディスプレイ上の映像が更新されるまでの遅延時間のことです。
一般的に、MTPレイテンシが20ms（ミリ秒）を超えると、ユーザーは違和感を覚え始めます。そして遅延が大きくなると、いわゆる「VR酔い（AR酔い）」を引き起こします。現実の視界とデジタルの重ね合わせがズレて遅れてついてくる感覚は、脳に強い不快感を与えるのです。
クラウド処理の場合、以下のような通信経路を辿ります。
- デバイスで映像取得
- 映像を圧縮してアップロード
- クラウドでAI推論・レンダリング
- 結果をダウンロード
- デバイスで表示
どんなに高速な5G回線を使ったとしても、ネットワークの往復とクラウド側の処理を含めて安定して20ms以下に抑えることは至難の業です。特に、金属やコンクリートに囲まれた建設現場や工場内では、電波状況は極めて不安定です。「読み込み中」のグルグルマークが出ている間、作業員の手は止まってしまいます。
セキュリティとオフライン環境への対応
また、セキュリティの観点からもエッジコンピューティングは有利です。製造業の設備図面や工場内の映像は、極めて機密性の高い情報です。これらを常時クラウドに送信し続けることは、情報漏洩のリスクを高めます。
さらに、地下ピットやシールドトンネル内など、電波が全く届かない「オフライン環境」での作業も想定しなければなりません。クラウド依存型システムでは、こうした場所でただの「重たいメガネ」になってしまいます。
Proof：エッジvsクラウドの処理速度比較
実務の現場における実測値の例を紹介します。
- クラウド処理（4G環境）: 平均遅延 300ms〜800ms（通信状況により大きく変動）
- エッジ処理（オンデバイスAI）: 平均遅延 30ms〜50ms（安定）
クラウド版では、作業員が首を振るとARオブジェクトがワンテンポ遅れてついてくるため、「気持ち悪い」「使いにくい」と不評になりがちです。一方、処理をすべてタブレット端末内のチップ（SoC）で行うエッジ版に切り替えることで、遅延は劇的に改善し、現場での受容性が一気に高まります。
現場で使われるためには、「エッジAI」の選択はオプションではなく、必須条件と言えるのです。
実践①：3Dデータと現実空間の「位置合わせ」精度を高める
エッジAIを採用すると決めたら、次に直面するのが技術的な実装課題です。ARの核心となるのが、3Dモデル（BIM/CAD）を現実空間の正しい位置にピタリと重ねる「位置合わせ（レジストレーション）」です。
マーカーレス型とマーカー型の使い分け基準
位置合わせには大きく分けて、QRコードなどの目印を使う「マーカー型」と、空間の特徴点を認識する「マーカーレス型（SLAMなど）」があります。
理想は何も貼らずに使えるマーカーレス型ですが、設備現場では特徴点が少ない（似たような配管が並んでいる、壁が一面グレーなど）ことが多く、位置を見失いやすい弱点があります。
推奨される実践的アプローチは、ハイブリッド方式です。
- 基準点（アンカー）: 部屋の入り口や主要な柱など、数カ所にARマーカーを設置し、絶対位置の補正に使用する。
- 追従（トラッキング）: 移動中はエッジデバイスのSLAM（Simultaneous Localization and Mapping）技術で自己位置を推定する。
これにより、初期位置合わせの時間を短縮しつつ、移動してもズレにくい環境を構築できます。
エッジ側で処理可能な軽量SLAM技術の選定
ここで問題になるのが計算リソースです。高精度なSLAMは重い処理ですが、最近のモバイルデバイス（iPad ProのLiDARスキャナや、産業用スマートグラス）は、ハードウェアレベルでこれらをサポートしています。
開発においては、OpenCVやARCore/ARKitといった標準ライブラリをベースにしつつ、現場特有のノイズ対策を組み込むことが重要です。例えば、建設現場では日々景色が変わります（資材が置かれたり、壁ができたり）。そのため、動的な変化に強いロバストなアルゴリズムを選定する必要があります。
照明変動や遮蔽物に強いロバストなモデル構築
現場は照明条件も過酷です。直射日光が当たる場所もあれば、投光器だけの暗い場所もあります。画像認識ベースの位置合わせでは、この明暗差が致命的になります。
対策としては、画像（RGB）だけでなく、深度センサー（Depth/LiDAR）の情報を重視することです。光の影響を受けにくい形状データを組み合わせることで、薄暗い現場でも安定したトラッキングが可能になります。
実践②：エッジAIによる差分検知モデルの軽量化と最適化
位置合わせができたら、次はいよいよ「不整合検知」です。図面データとカメラ映像を比較し、違いを見つけるAIモデルの実装について紐解いていきます。
モバイルGPU/NPUを最大限活用するモデル最適化手法
エッジデバイスのリソースは限られています。サーバー向けの巨大なAIモデルをそのまま動かすことはできません。ここで必要になるのが「モデルの軽量化」と「最適化」です。
具体的には以下の手法を組み合わせます。
- 量子化（Quantization）: 32bit浮動小数点で計算していたモデルを、8bit整数などに変換します。これにより、モデルサイズを1/4以下にし、推論速度を数倍に高速化できます。精度劣化は通常1%未満に抑えられます。
- 枝刈り（Pruning）: ニューラルネットワークの中で、寄与度の低い結合を削除します。
- 推論エンジンの活用: NVIDIAのTensorRTや、TensorFlow Lite、ONNX Runtimeなど、ターゲットデバイスに最適化されたランタイムを使用します。
これらの技術を駆使することで、スマホレベルのデバイスでも、30fps（秒間30回）以上のリアルタイム推論が可能になります。
現場で本当に検知すべき「致命的な不整合」へのフォーカス
技術的に何でも検知できるとしても、全てを検知すべきではありません。ここがプロジェクトマネージャーとしての重要な判断ポイントです。
例えば、「配管の色が違う」や「ボルトの向きが違う」といった些細な差異までアラートを出していたら、現場は警告音だらけになり、オオカミ少年状態になってしまいます。
検知対象は、ビジネスインパクトの大きい異常に絞るべきです。
- 未設置（欠品）: あるはずのバルブがない。
- 位置ズレ: 許容公差（例: ±50mm）を超えて設置されている。
- 異種設置: 違う型番の機器が付いている。
このように要件を絞り込むことで、AIモデルの学習コストを下げると同時に、推論処理を軽くし、現場作業員の認知負荷も下げることができます。
誤検知（False Positive）を許容範囲内に抑える閾値設定
AIに100%の精度を求めてはいけません。特にエッジAIでは軽量化とのトレードオフがあります。重要なのは、現場運用における「閾値（しきいち）」のチューニングです。
「怪しいものは全て検知して人間が判断する」のか、「確実なエラーだけを通知して作業を止めない」のか。現場の検査フローに合わせて、この感度調整を行うことが導入成功の鍵です。初期段階では感度を高めに設定し、現場からのフィードバックを受けて徐々に最適化していくアプローチをお勧めします。
実践③：現場作業員に「使われる」ためのUXと運用設計
技術が完璧でも、使い勝手が悪ければ定着しません。むしろ、UX（ユーザー体験）こそが現場定着の生命線です。
視野を塞がない情報の重畳表示（オクルージョン処理）
ARの表示において「オクルージョン（遮蔽）」処理は必須です。これは、手前にある物体（自分の手や、手前の柱など）が、奥にあるCG（図面の配管）を隠すように表示する処理のことです。
もしオクルージョン処理がないと、手前にあるはずの自分の手の上に、奥にあるはずの配管CGが重なって見えてしまいます。これは遠近感を狂わせ、作業ミスや転倒事故の原因になりかねません。LiDAR搭載デバイスであれば、リアルタイムに深度マップを取得し、高精度なオクルージョン処理が可能です。
ハンズフリー操作の実現と音声コマンドの併用
現場では両手が塞がっていることが多々あります。また、汚れた手袋をしていてタッチパネルを操作できないこともあります。
そのため、基本的な操作は音声コマンド（「次へ」「詳細表示」「写真を撮る」など）や、ジェスチャー操作で完結できるように設計すべきです。ただし、現場は騒音が大きいため、指向性マイクの活用や、単純明快なコマンドワードの選定が重要です。
フィードバックループ：現場からのデータでモデルを再学習させる仕組み
導入時が完成ではありません。現場で使えば使うほど賢くなるシステム（MLOps）を構築しましょう。
例えば、AIが「不整合あり」と判定した箇所について、作業員が「これはOK（誤検知）」ボタンを押したとします。このログと画像をエッジデバイス内に蓄積し、Wi-Fi環境に戻ったタイミングでサーバーにアップロードします。
このデータを「教師データ」としてモデルを再学習させることで、その現場特有の照明環境や部材の特徴に適応したモデルへと進化していきます。この継続的な改善プロセスこそが、AI運用の醍醐味です。
導入効果の証明とロードマップ
最後に、上層部や現場責任者を説得し、プロジェクトを前に進めるための導入ロードマップとROI（投資対効果）の考え方についてお話しします。
事例：検査時間を40%削減した企業の取り組み
設備施工の現場では、エッジAI搭載のタブレットARを導入し、中間検査の効率化に取り組んだ事例があります。
- Before: 2人1組で、1人が図面を持ち、もう1人がメジャーで計測して確認。帳票作成のために事務所に戻ってから写真整理。
- After: 1人がタブレットをかざすだけで、設計値との差異が画面に表示され、自動で記録保存。帳票も自動生成。
結果として、検査にかかる工数は40%削減され、検査人員を他の現場に回すことができるようになりました。また、若手社員でもベテランに近い精度で不整合を発見できるようになり、スキルの平準化にも貢献しています。
ROIを算出するためのKPI設定項目
導入効果を測定するためには、以下のKPIを設定することをお勧めします。
- 検査工数（時間）: 1エリアあたりの検査にかかる時間。
- 不整合発見率: 後工程で発覚したミスの件数（これが減ることが最大の利益）。
- 修正コスト: 手戻りにかかった費用。
- 現場満足度: 定量化しにくいですが、アンケート等で「使い続けたいか」を計測。
スモールスタートから全社展開へのステップ
いきなり全現場に導入するのはリスクが高すぎます。以下の3ステップで進めましょう。
- Step 1: 技術検証（POC）
- 特定の1フロアや1区画に限定して実施。
- エッジAIの検知精度と、通信環境に依存しない動作確認を最優先。
- Step 2: モデル現場でのパイロット運用
- DXに協力的な現場を選定し、実際の業務フローの中で使用。
- UI/UXの改善要望を吸い上げ、使い勝手を磨き込む。
- Step 3: 全社展開と標準化
- 効果が出た運用マニュアルと共に、他現場へ展開。
- デバイス管理（MDM）やセキュリティ運用の体制を確立。
まとめ
設備図面ARの導入成功の鍵は、華やかなデモ映像ではなく、「現場の通信環境が悪くてもサクサク動くか」「作業員の邪魔をしないか」という泥臭い実用性にあります。
クラウドではなくエッジAIを選択し、遅延を極限までなくすこと。そして、現場からのフィードバックをループさせてシステムを育てていくこと。これが、現場で定着するDXを推進するための実践的なアプローチです。
