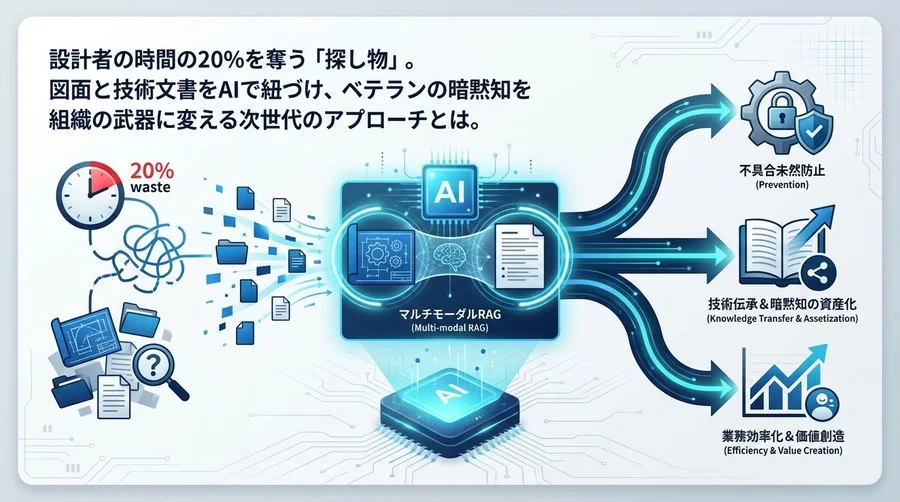

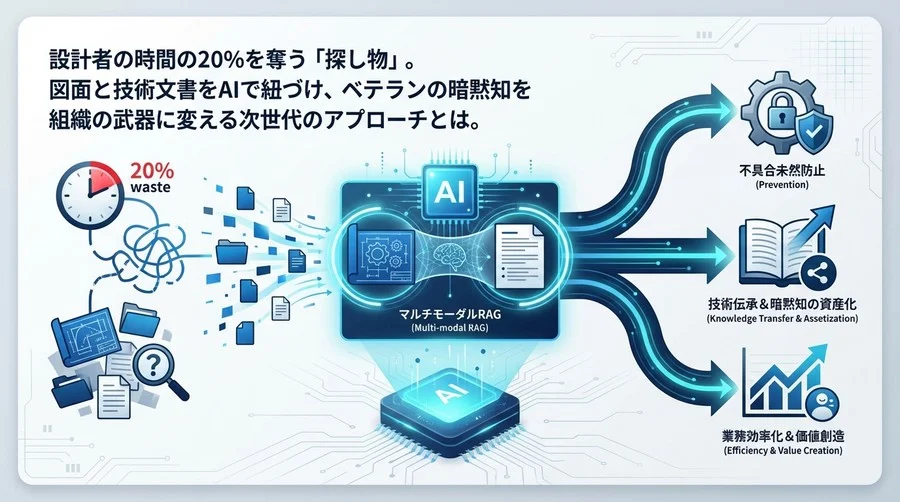

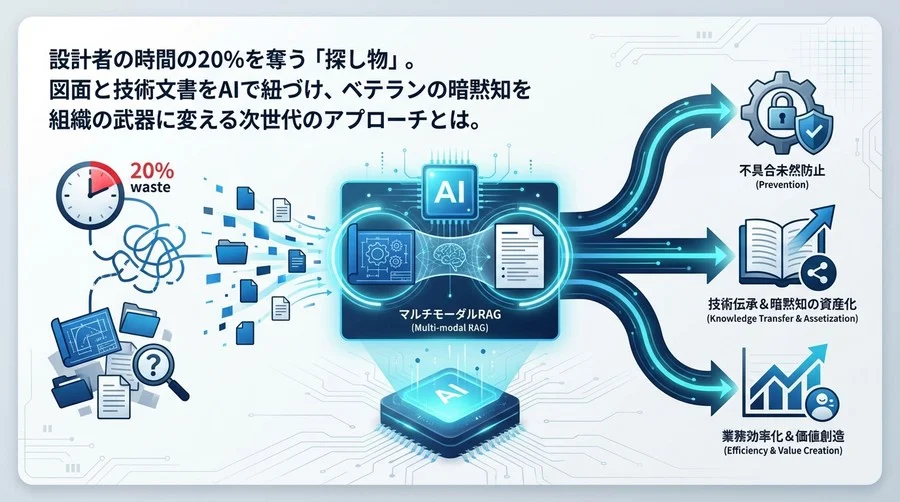

設計現場の「2割の無駄」を解消せよ。図面と技術文書をAIで紐づけ、組織の暗黙知を資産に変える

「あの図面、どこに保存したっけ？」
「この部品の不具合レポート、去年のフォルダになかったか？」

設計フロアのあちこちで、こんな会話が聞こえてきませんか？

実務の現場では、技術力の高い企業ほど「過去の資産」に苦しめられているというパラドックス（逆説）があります。膨大な図面、仕様書、試験レポート、そしてメールでのやり取り。これらは本来、企業の貴重な知的財産であるはずです。しかし、整理されず、検索もできない状態では、それらは資産どころか、探す時間を奪う「負債」になりかねません。

一般的な統計データによると、エンジニアは業務時間の約20%を「情報を探す時間」に費やしていると言われています。週5日勤務のうち、丸1日は何も生み出さず、ただファイルサーバーの階層を彷徨っている計算になります。これはプロジェクトのROI（投資対効果）を著しく低下させる要因です。

今回は、この「探す時間」を劇的に削減し、ベテラン設計者の頭の中にしかない「暗黙知」を組織全体の武器に変えるためのアプローチについて解説します。キーワードは「図面解析AI」と「RAG（検索拡張生成）」です。

技術的なバズワードに聞こえるかもしれませんが、中身はいたって実用的です。現場のペインポイント（悩みの種）をどう解消し、実用的なAI導入へと繋げられるのか、論理的に考察していきましょう。

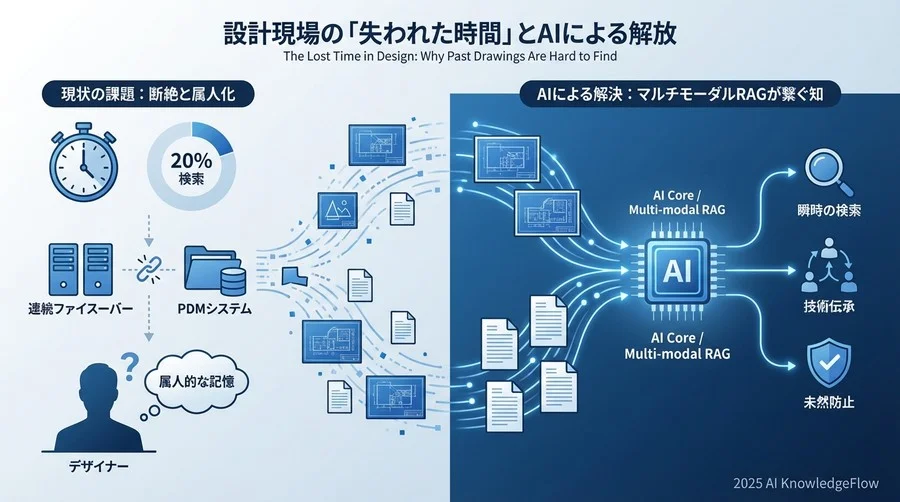

設計現場の「失われた時間」：なぜ過去の図面は見つからないのか

「ちゃんとファイルサーバーで管理しているし、PDM（製品データ管理システム）も導入しているから大丈夫」

そう考えるマネージャーも少なくありませんが、現場の実態を分析すると、全く違う景色が見えてきます。

ファイル名検索の限界とPDMの落とし穴

既存のシステムで最も大きな壁となるのが、「言語化できない情報は検索できない」という点です。

例えば、新しい部品を設計中に「過去にこれと似た形状の部品で、強度不足のトラブルがあった気がする」と思ったとします。しかし、その過去の部品の「図番」や「プロジェクト名」を正確に覚えていなければ、PDMからその情報を引き出すことは困難です。

「L字金具」「ブラケット」といった一般的な名称で検索すれば、数千件ものヒットがあり、そこから目視で探すことになります。結局、諦めて新規に設計し直した方が早い、という判断になりがちです。これが「車輪の再発明（すでに在るものを一から作ること）」が繰り返される原因となります。

「形状」と「文脈」が分断されたデータ管理の弊害

さらに厄介なのが、図面（形状情報）と、それにまつわる技術文書（文脈情報）が分断されていることです。

• 図面: CADデータやPDFとしてPDMに保存
• 不具合報告書: ExcelやWordでファイルサーバーの「品質保証フォルダ」に保存
• 経緯のメール: 個人のOutlookの中に埋もれている

これらは本来、セットで参照されるべき情報です。「なぜこのＲ（アール）寸法になったのか」「なぜ材質を変更したのか」という設計意図（コンテキスト）は、図面そのものには書かれていないことが多いのです。

ベテランだけが知る「関連資料」のブラックボックス化

結果として、社内のナレッジは「ベテラン社員の記憶」に依存することになります。

「あぁ、その形状なら3年前の特定顧客向け案件で似たようなのをやったよ。あの時は熱処理で歪みが出て苦労したんだ。確か当時の担当者がいたはず」

このような「人間検索エンジン」とも呼べるベテラン社員がいれば、なんとか業務は回ります。しかし、その方が定年退職されたらどうなるでしょうか？ リンクが切れたウェブサイトのように、過去の図面はただの「線画」に戻り、そこに含まれていた教訓は永久に失われてしまいます。

この構造的な問題を解決するには、単にフォルダを整理するだけでなく、情報の「探し方」そのものを変える必要があります。

視点転換：図面を「画像」ではなく「意味」として捉えるAIのアプローチ

ここで登場するのが、急速に進化している最新のAI技術です。これまでの検索システムと何が違うのか、技術的な詳細に深入りしすぎず、概念的に紐解きます。

OCRを超えて：AIは図面の「意図」をどう理解するか

これまでの図面電子化といえば、OCR（光学文字認識）で図面内の文字情報を読み取るのが一般的でした。しかし、これでは図面に描かれた「形状の特徴」までは検索できません。

最新のマルチモーダルAIモデルは、画像を単なる「ピクセルの集合」としてではなく、「意味のベクトル（数値の並び）」として理解します。人間が図面を見て「これはフランジの一種で、ボルト穴が4つあるな」と認識するように、AIも図面の幾何学的な特徴や構成要素を的確に捉えることができるのです。

これにより、「丸い穴が等間隔に空いている板状の部品」といった曖昧な言葉での検索や、手書きのラフスケッチを入力して類似の正式図面を探すといったアプローチが現実のものとなります。これは、従来のキーワード一致検索では決して実現できなかった画期的な変化です。

RAG（検索拡張生成）が繋ぐ「図面」と「技術文書」のミッシングリンク

そして、この図面解析AIと組み合わせることで真価を発揮するのがRAG（Retrieval-Augmented Generation：検索拡張生成）です。さらに現在は、テキストだけでなく画像や図表も統合して扱う「マルチモーダルRAG」や、情報のつながりを構造的に理解する「GraphRAG」といった技術へ進化しています。例えば、Amazon Bedrock Knowledge BasesでGraphRAGのサポート（Preview段階）が追加されるなど、エンタープライズ環境での実用化も着実に進んでいます。

RAGという言葉は少し専門的に聞こえるかもしれませんが、イメージとしては「社内の全図面と技術文書を熟読し、相互の関連性まで把握している、極めて優秀な秘書」を想像してください。

OpenAIのChatGPTを例に挙げると、旧来のGPT-4oやGPT-4.1などは2026年2月13日に廃止され、現在はGPT-5.2（InstantおよびThinking）が主力モデルとなっています。このGPT-5.2は、長い文脈の理解や画像解析能力、汎用知能が飛躍的に向上していますが、それでも「社内の非公開データ」は学習していません。そこで最新のRAGの仕組みを活用し、AIに社内の図面データや技術文書を「参照資料」として渡すことで、横断的かつセキュアな分析が可能になります。

設計者が「この設計図面について、過去に類似の不具合事例はない？」と質問すると、AI秘書（RAG）は以下のステップで動きます：

1. マルチモーダル理解: 最新モデルの高度な画像理解能力を活用し、質問の意図と、対象となる図面（画像データ）の幾何学的な特徴を深く読み解く。
2. 構造的検索: 社内の膨大なデータベースから、形状が似ている過去図面だけでなく、それに紐づく不具合報告書やメールのやり取りといった関連情報を、GraphRAGのような情報のつながり（グラフ構造）を辿る技術で探し出す。
3. 統合回答: 「形状が80%類似している2021年の製品Xにおいて、振動によるクラック（ひび割れ）が発生した事例があります。当時の対策レポートと、関連する設計変更通知を要約して提示しますか？」と的確に答える。

マルチモーダル検索が実現する「芋づる式」ナレッジ発見

重要なのは、図面（視覚情報）とテキスト（言語情報）をシームレスに横断して検索できる点です。

これまでは「テキストで検索してテキストを探す」か「画像で検索して画像を探す」といった、単一の形式に閉じた検索しかできませんでした。しかし、最新のマルチモーダルAI技術によって、「図面を入力して、関連するテキスト（不具合対策や仕様書）を探す」あるいは「不具合の内容（テキスト）を入力して、原因となりそうな図面や該当部品を探す」といった柔軟なアプローチが実現します。

これにより、関連情報が文字通り「芋づる式」に見つかるようになります。単にファイルがヒットするだけでなく、AIが文脈を解釈し、必要な情報だけを抽出して提示してくれます。結果として、設計者は「情報を探す」という非生産的な作業から解放され、見つかった知見を基に「対策を考える」「より良い設計を生み出す」という、本来のエンジニアリング業務に集中できるようになるのです。

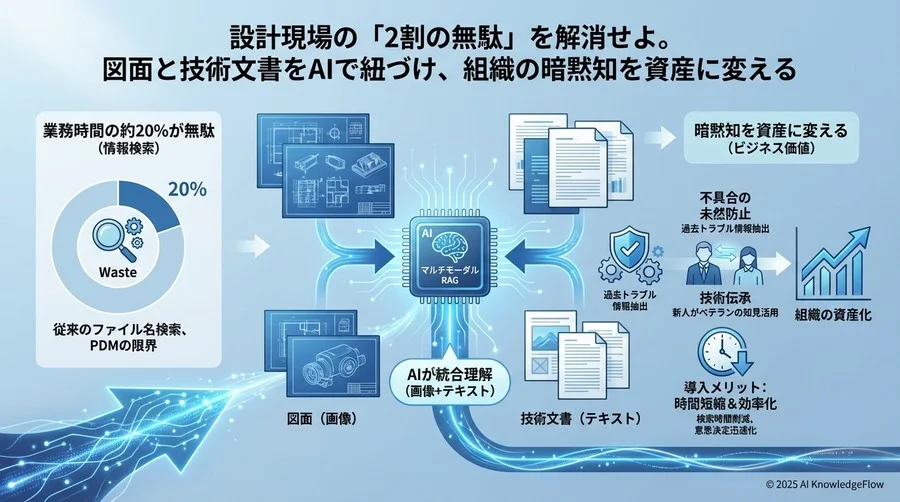

ケーススタディ：AI×RAGが変える設計・開発の現場

では、具体的に現場の業務はどう変わるのでしょうか。いくつか想定されるシナリオを見てみましょう。

【不具合防止】過去の類似トラブルを設計段階で自動警告

自動車部品製造の現場では、設計レビュー（DR）の準備にAIを活用する事例が増えています。

設計者が作成中の3Dモデルや2D図面をシステムにアップロードすると、AIが過去の不具合データベースと照合。「このリブ形状は、過去のモデルBにおいて成形不良の原因となりました。抜き勾配（こうばい）を確認してください」といったアラートを自動で表示します。

これまではベテランがDRの場で指摘していた内容ですが、AIが一次スクリーニングを行うことで、ケアレスミスを未然に防ぎ、DRではより本質的な議論に時間を使えるようになりました。

【見積精度向上】類似図面の原価実績を瞬時に参照

受託加工業の現場でも、同様のアプローチによる効果が確認されています。新規の図面が届いた際、AIが過去の受注図面から形状が類似しているものをピックアップし、当時の「加工時間」「使用工具」「発生した不良率」「最終原価」を提示します。

「この形状なら、以前やったあの案件と同じくらいの工数でいけるな」という見積もりの根拠が、担当者の勘ではなくデータに基づいて瞬時に得られるため、見積もり精度の向上と回答スピードの短縮が実現しました。

【技術伝承】新人がベテランの「検索脳」を擬似体験する

最もインパクトが大きいのが人材育成です。

配属されたばかりの新人エンジニアは、何が分からないのかも分からない状態です。しかし、AIアシアシスタントがいれば、「この部品の設計基準書を見せて」「過去にこの材質を使って失敗した例はある？」と自然言語で問いかけるだけで、必要な情報に辿り着けます。

これは、ベテラン社員が長年の経験で培ってきた「頭の中のインデックス（索引）」を、AIを介して新人が擬似的に利用できる状態と言えます。OJT（職場内訓練）で先輩社員が「あの資料を探しておいて」と指示する時間が減り、教育コストの大幅な削減につながると考えられます。

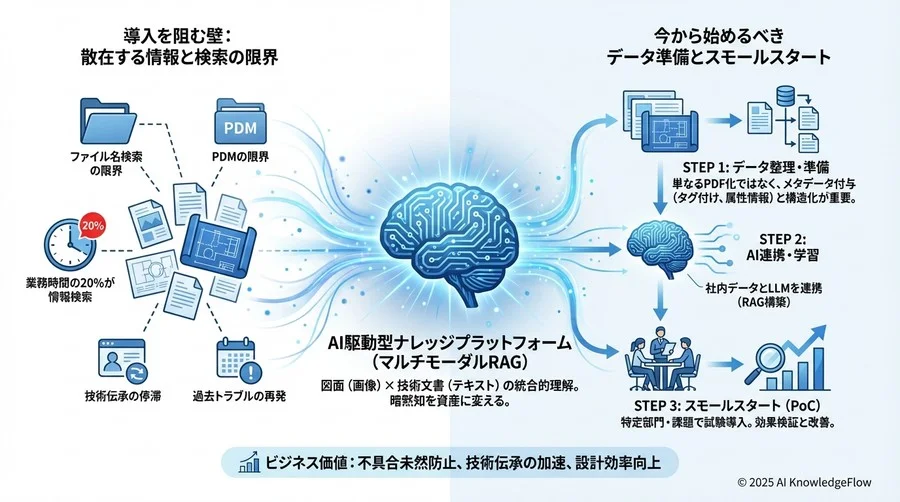

導入を阻む壁と、今から始めるべきデータ準備

ここまで理想的な効果を述べましたが、実際に導入するとなるといくつかの壁があります。明日からすぐにAIが使えるわけではありません。AIはあくまで手段であり、適切な準備が不可欠です。

「紙図面のPDF化」だけでは不十分な理由

よくある失敗が、「とりあえず紙の図面を全部スキャンしてPDFにしました」というケースです。

ただの画像データの塊（かたまり）になったPDFは、AIにとっても解読が難しい場合があります。特に、手書きの修正指示が書き込まれていたり、汚れがあったりすると精度が落ちます。

また、ファイル名が「scan_001.pdf」のような意味のない記号になっていると、メタデータ（属性情報）が不足しており、検索の精度が上がりません。

AIが読みやすいデータ構造とは

AI活用の準備として、まずは「データの整理」が必要です。しかし、人間が手入力でタグ付けをするのは現実的ではありません。ここでもAIの力を借りましょう。

最近では、OCRとLLM（大規模言語モデル）を組み合わせて、PDF図面から「図番」「品名」「材質」「作成日」「設計者」などの情報を自動抽出し、メタデータとして付与する技術も実用化されています。

これからデジタル化を進めるのであれば、「人間が読むためのPDF化」ではなく、「AIが学習・検索しやすい構造化データへの変換」を意識する必要があります。

小さく始めて効果を証明するPoCのステップ

いきなり全社の数十万枚の図面を対象にするのはリスクが高すぎます。まずは「特定の製品ライン」や「過去の特定トラブル事例集」など、範囲を限定してPoC（概念実証）を行うことをお勧めします。

1. 対象範囲の選定: 課題が明確で、データが比較的揃っている領域を選ぶ。
2. データのクレンジング: AIに読ませるデータの質を確保する。
3. プロトタイプ構築: RAG環境を構築し、実際の業務シナリオで検索精度を試す。
4. 現場フィードバック: 設計者に使ってもらい、「役に立つ検索結果か」「使い勝手は良いか」を検証する。

このサイクルを回し、小さな成功体験を作ることが、PoCに留まらない実用的な全社導入への一番の近道です。

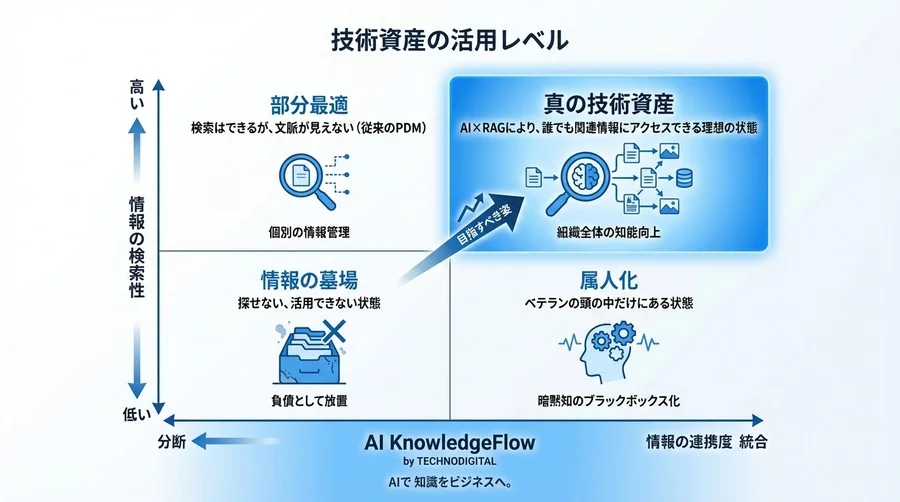

結論：検索の変革は「技術資産の再定義」である

図面や技術資料は、倉庫に眠らせておけば場所を取るだけの「負債」ですが、必要な時に瞬時に取り出せる状態になれば、強力な「資産」に変わります。

AIとRAGによる検索システムの刷新は、単なる業務効率化ツールではありません。それは、退職や異動によって失われ続けていた「企業の経験知」をデジタル空間に永続化し、組織全体の知能指数を高める経営戦略そのものです。

「探す時間」をゼロにし、設計者が本来のクリエイティブな業務、つまり「より良い製品を生み出すこと」に100%集中できる環境を作る。それこそが、これからの製造業が目指すべきDXの姿ではないでしょうか。

もし、現場で「あの図面どこだっけ？」という声が聞こえたら、それは変革のチャンスかもしれません。まずは、自社のデータが今どのような状態にあるか、見直すところから始めてみませんか？

具体的な導入事例や、どのようなシステム構成で実現しているのかについては、専門的な知見を持つパートナーに相談することをおすすめします。自社に近い課題を解決するヒントが見つかるはずです。
